ansys模态分析对称结构只有单边发生形变

Question

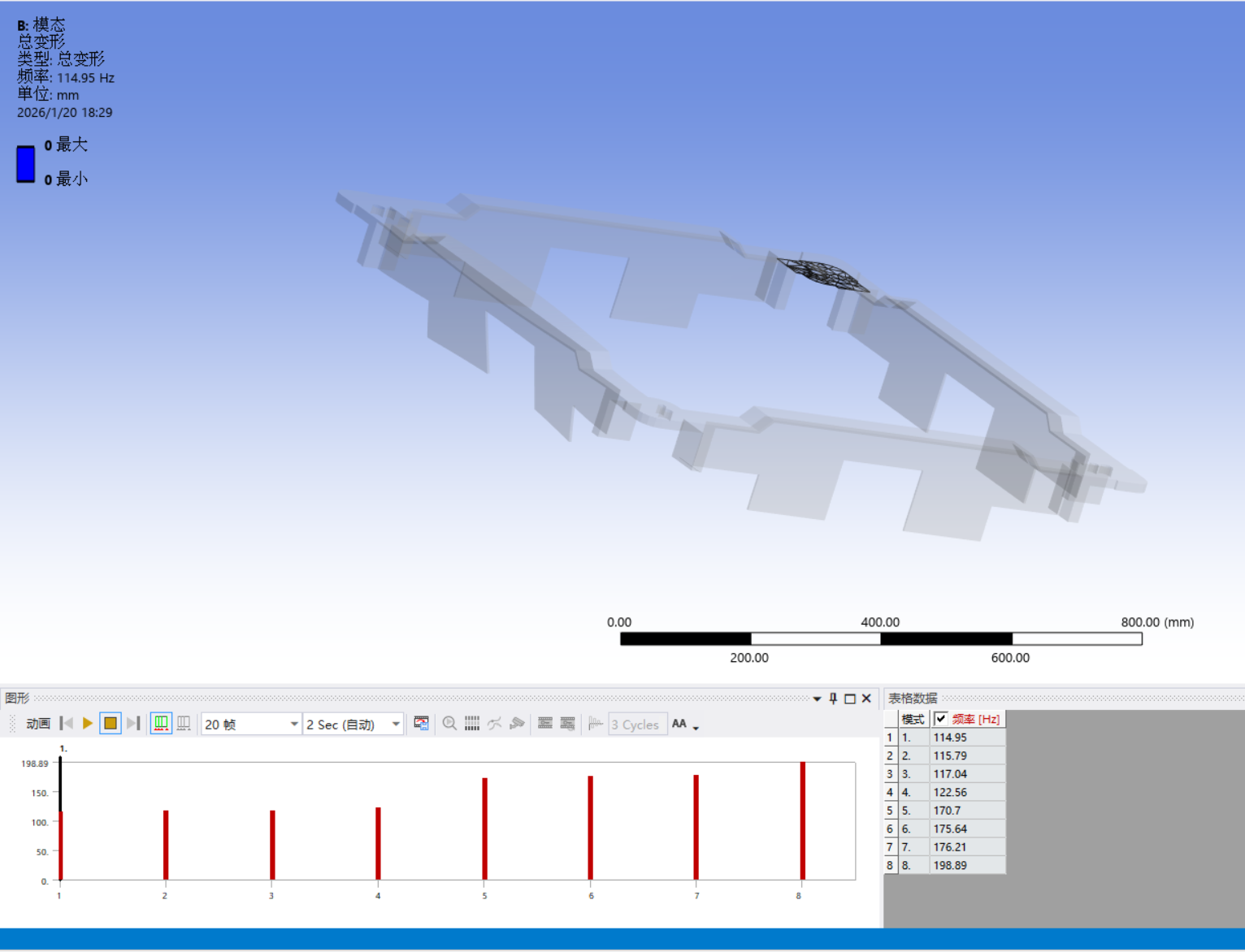

ansys模态分析，对称结构，只有单边发生形变，是不是有问题呢？最大最小值都是0。应该怎么调节呢》固定约束就是四个底面。

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

在使用 ANSYS 进行模态分析时，如果对称结构只出现单边发生形变，而最大最小值都是0，这确实是一个需要关注的问题。以下是对这一现象的详细解释和解决方案：

---

一、问题分析

1. 模态分析的基本原理

模态分析用于求解结构的固有频率和模态形状（即振动形式）。每个模态对应一个特定的频率和变形模式。

2. 对称结构的特点

对称结构在受力或边界条件下，理论上应该表现出对称的模态形状。例如：

• 如果是轴对称结构，模态形状也应该是对称的。
• 如果是镜像对称结构，模态也应该呈现对称性。

3. 为什么会出现“单边发生形变”？

• 约束条件不正确：固定约束可能没有完全限制结构的自由度，导致某些方向的刚体运动未被消除。
• 模型不对称：即使结构设计为对称，但在建模过程中可能存在几何偏差、网格划分不均匀等。
• 模态提取方法设置错误：比如选择了Ritz向量法而非Lanczos，可能导致模态形状不准确。
• 模态频率接近：当多个模态频率相近时，可能会出现模态叠加，导致形变看起来不对称。
• 后处理显示设置问题：如变形比例因子设置不当，导致视觉上看起来不对称。

4. 最大最小值都为0的原因

• 变形比例因子太小：导致变形在图形中几乎不可见。
• 模态振型本身为零：可能是由于约束条件过于严格，导致结构无法产生有效形变。
• 模态频率为零：说明结构存在刚体运动，未被完全约束。

---

二、解决方案

1. 检查并修正约束条件

• 确保所有自由度都被正确约束：特别是刚体运动（平动和转动）。
• 检查是否只固定了四个底面：是否遗漏了其他必要的约束？
• 避免过度约束：不要对同一自由度施加多个约束，否则可能导致奇异矩阵。

建议：使用 BC 命令或 GUI 中的 “Boundary Conditions” 检查所有约束。

---

2. 确保模型对称性

• 检查几何模型：确认结构确实是严格的对称结构。
• 检查网格划分：确保网格在对称面上是对称且均匀的。
• 使用对称边界条件：如 Symmetry 边界条件，可强制结构按对称方式变形。

代码示例（APDL）：

! 定义对称面
*SET,SYMPLANE,1
! 应用对称边界条件
BSYM, SYMPLANE, UX, 0
BSYM, SYMPLANE, UY, 0
BSYM, SYMPLANE, UZ, 0

---

3. 调整模态提取方法

• 选择合适的模态提取方法：推荐使用 Lanczos 方法，它更适合大型结构。
• 调整模态数量：确保提取足够多的模态，避免因模态数量不足导致形变不对称。

代码示例（APDL）：

! 设置模态提取方法
MODAL, LANCZOS, 10

---

4. 调整变形显示比例

• 增大变形比例因子：使形变更明显。
• 查看模态振幅：确认是否有实际的位移。

代码示例（APDL）：

! 设置变形比例因子
POST1
SET,1
DEF,1000

---

5. 检查模态频率

• 查看模态频率是否合理：是否存在频率为零的情况。
• 排除刚体运动：如果存在刚体运动，说明约束不足。

代码示例（APDL）：

! 查看模态频率
SET,1
FREQ

---

三、总结

| 问题 | 原因 | 解决方案 | |------|------|----------| | 单边发生形变 | 约束不正确、模型不对称 | 检查约束条件，确保对称性 | | 最大最小值为0 | 变形比例因子太小、模态频率为零 | 调整显示比例，检查模态频率 | | 模态形状不对称 | 网格不对称、模态提取方法错误 | 使用对称边界条件，选择合适模态方法 |

---

四、修改后的代码示例（APDL）

! 定义材料属性
ET,1,SOLID92
MP,EX,1,210e3
MP,PRXY,1,0.3

! 定义几何模型（此处省略具体几何定义）
! 假设结构为对称结构

! 应用对称边界条件
BSYM, SYMPLANE, UX, 0
BSYM, SYMPLANE, UY, 0
BSYM, SYMPLANE, UZ, 0

! 固定底面约束
D,ALL,UX,0
D,ALL,UY,0
D,ALL,UZ,0

! 设置模态分析参数
MODAL, LANCZOS, 10

! 提取模态
SOLVE

! 后处理
POST1
SET,1
DEF,1000  ! 调整变形比例因子
PLDISP,1   ! 显示变形

---

如果你能提供具体的模型或代码片段，我可以进一步帮你排查问题。希望以上内容对你有帮助！
