AD8233与EMG

Question

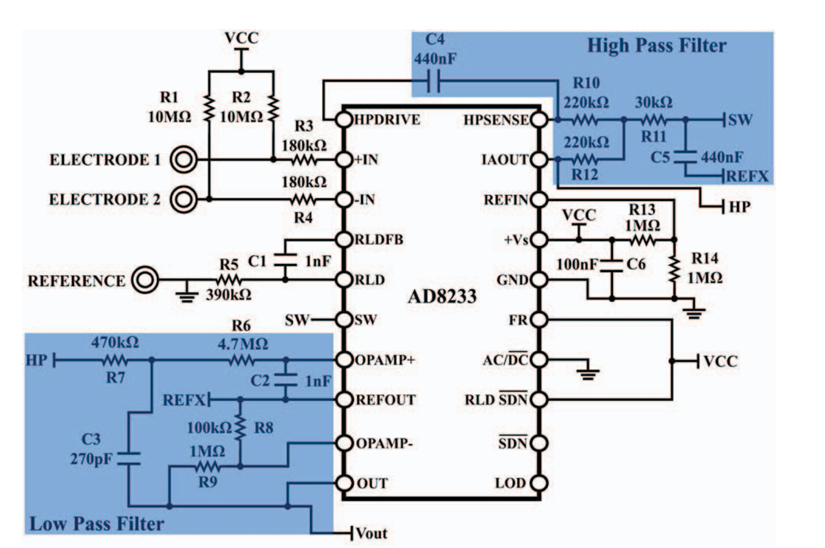

图1是论文【Development of a AD8233-Based EMG Sensor and Double Interrupt Sampling Technique in a Low-Cost Prototype for Biosignal Acquisition】里的，可对EMG实现15-200HZ的滤波。

图1

我想复现这个功能，我在LTspice搭建了电路，图2。但是仿真结果并不符合。

图2

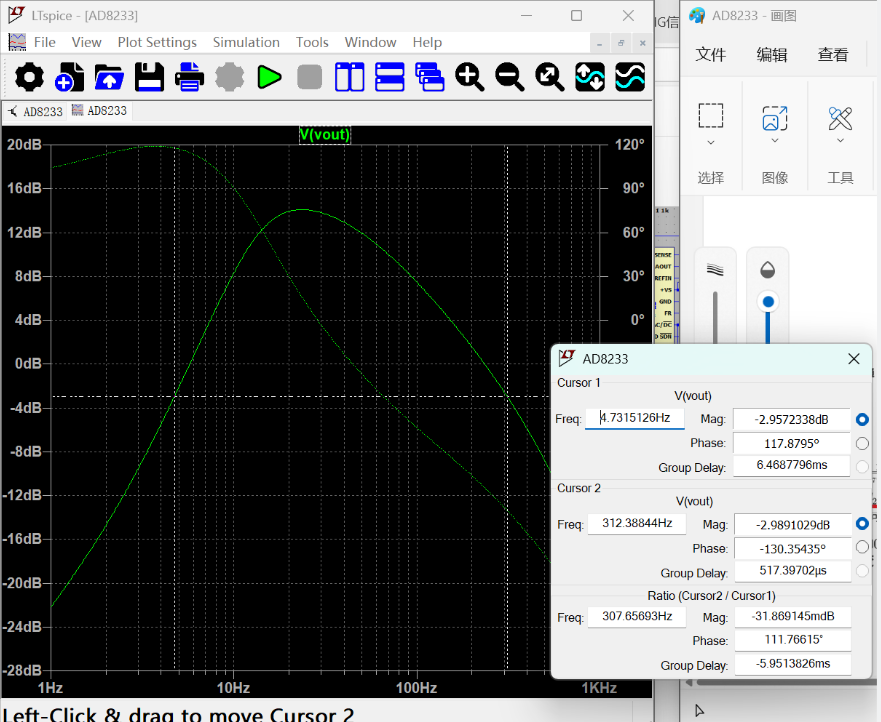

仿真结果，频率范围是4-312HZ.

麻烦大家帮忙看看问题

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 从提供的信息来看，关键在于理解AD8233与EMG之间的关系以及相关技术内容。可能涉及到AD8233芯片在采集肌电信号（EMG）方面的原理、应用电路设计、相关技术如双中断采样技术等。
2. 解决方案：
   - AD8233芯片简介：
   • AD8233是一款集成的信号调理放大器，常用于生物电信号采集，如EMG信号。它具有高输入阻抗、低噪声等特点，能够对微弱的肌电信号进行放大和初步处理。
   • EMG信号采集原理：
   • EMG信号是肌肉活动时产生的电信号，通常非常微弱，幅度在微伏级别。AD8233通过其特定的放大电路对EMG信号进行放大，例如其增益可以通过外部电阻进行设置。假设其增益设置为G，输入的EMG信号为Vin，那么输出信号Vout = G * Vin。
   • 代码示例（以简单的模拟输入采集为例，假设使用的是具有类似功能的芯片，实际AD8233需结合具体硬件平台）：

#include <stdio.h>
#include <stdlib.h>
#include <wiringPi.h>

#define ADC_PIN 0 // 模拟输入引脚

int main(void) {
    if (wiringPiSetup() == -1) {
        printf("wiringPiSetup failed\n");
        return 1;
    }

    while (1) {
        int adcValue = analogRead(ADC_PIN);
        // 这里假设ADC值与EMG信号有一定线性关系，实际需校准
        float emgAmplitude = adcValue * (3.3 / 1023); // 假设参考电压3.3V
        printf("EMG amplitude: %.2f mV\n", emgAmplitude * 1000);
        delay(100);
    }
    return 0;
}

• 双中断采样技术：
  • 双中断采样技术可以提高采集的实时性和准确性。一种实现方式是利用定时器中断来触发采样操作。例如，设置定时器每隔一定时间（如10ms）产生一次中断，在中断服务函数中进行EMG信号的采样。
  • 代码示例（基于上述简单框架，添加定时器中断）：

#include <stdio.h>
#include <stdlib.h>
#include <wiringPi.h>
#include <wiringPiTimer.h>

#define ADC_PIN 0
#define TIMER_INTERVAL 10 // 定时器中断间隔10ms

void timerInterrupt(void) {
    int adcValue = analogRead(ADC_PIN);
    float emgAmplitude = adcValue * (3.3 / 1023);
    printf("EMG amplitude: %.2f mV\n", emgAmplitude * 1000);
}

int main(void) {
    if (wiringPiSetup() == -1) {
        printf("wiringPiSetup failed\n");
        return 1;
    }

    wiringPiISR(TIMER_INTERVAL, INT_EDGE_RISING, &timerInterrupt);
    wiringPiTimerSet(TIMER_INTERVAL, 1);

    while (1) {
        delay(1000); // 主循环可以做其他事情，这里简单延迟
    }
    return 0;
}

1. 多种解决方案优缺点：
   - 基于通用模拟输入芯片的简单采集：
   • 优点：实现简单，成本低，易于理解和入门。可以快速获取基本的信号采集功能。
   • 缺点：与专门的AD8233芯片相比，可能在精度、抗干扰等方面存在不足。对于复杂的EMG信号处理，可能需要更多的校准和优化工作。
   • 结合AD8233芯片的完整方案：
   • 优点：针对EMG信号采集进行了优化设计，能够更好地处理微弱信号，提供更高的精度和可靠性。在专业的生物电信号采集应用中表现更出色。
   • 缺点：硬件成本相对较高，电路设计和调试相对复杂，需要对AD8233芯片的特性有更深入的了解。
2. 总结：
   - 要深入研究AD8233与EMG，需要了解AD芯片对EMG信号的采集与处理原理，掌握相关的硬件电路设计知识，如电源电路、信号放大电路等。同时，通过代码实现对采集信号的处理和分析，如双中断采样技术的应用，可以提高采集效率和准确性。根据具体的应用需求和成本预算，选择合适的解决方案来实现基于AD8233的EMG信号采集系统。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
