我无法缩小这个流程图画布和节点宽高，是avue中的流程图组件

Question

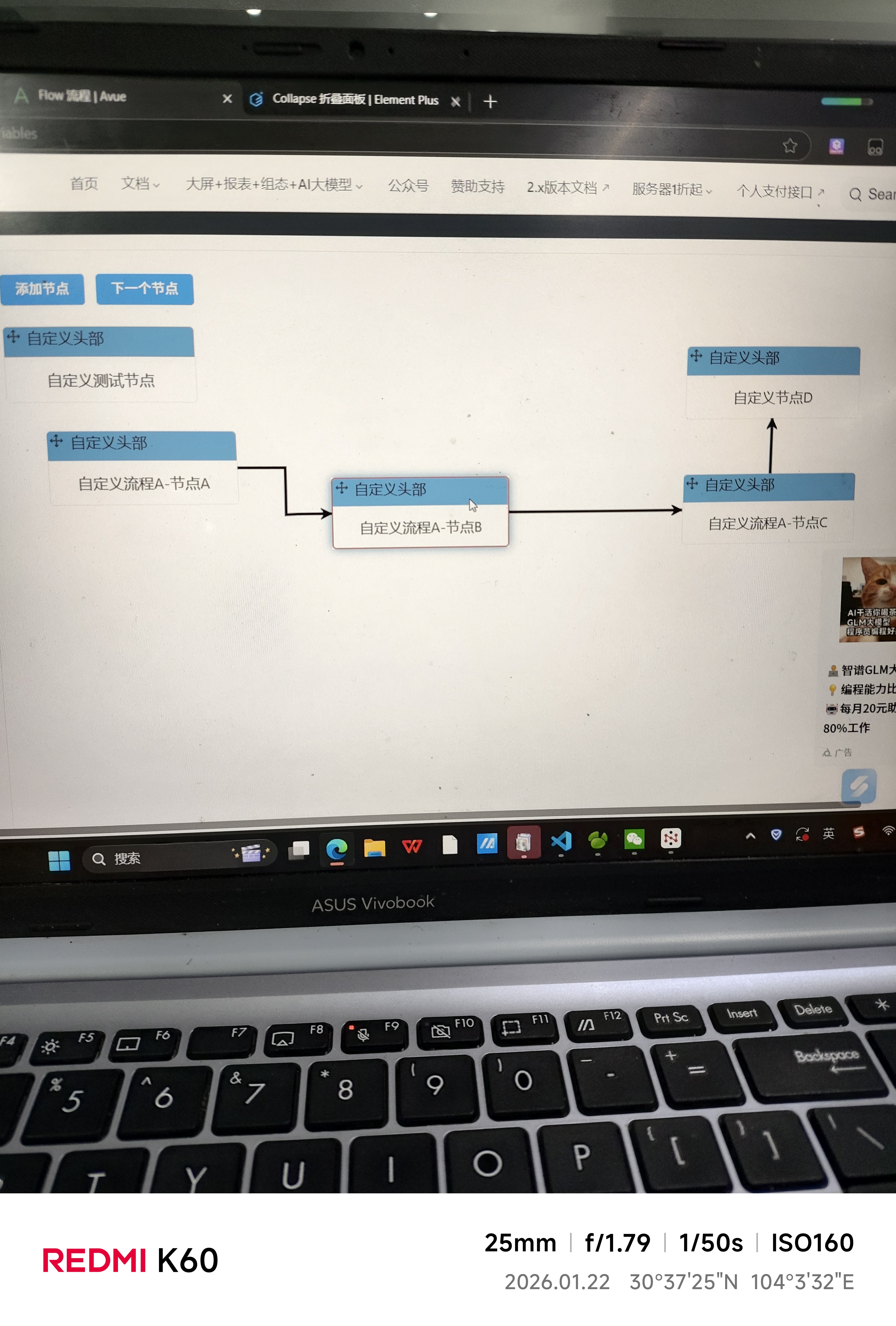

怎么缩小这个流程图，太大了，不光是整个画布缩小，我想把每个节点也缩小。试了很多方法都不行

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你提到的问题是关于流程图画布和节点的缩放问题，这在前端开发中非常常见。如果你使用的是类似 G6、mxGraph、ECharts、BPMN.js、Flowchart.js 等流程图库，那么通常可以通过设置画布的缩放比例或对每个节点进行样式调整来实现。

---

一、问题分析

你希望：

• 缩小整个画布
• 同时缩小每个节点的宽高

常见的原因包括：

• 画布默认尺寸过大
• 节点样式未设置宽度和高度
• 没有启用缩放功能或未正确设置缩放比例

---

二、解决方案（以 G6 为例）

如果你使用的是 G6（一个流行的流程图库），可以按照以下步骤操作：

1. 设置画布的缩放比例

const graph = new G6.Graph({
  container: 'mountNode',
  width: 800,
  height: 600,
  fitView: true, // 自动适应画布
  fitViewPadding: [20, 40, 50, 20], // 画布边距
  modes: {
    default: ['drag-canvas', 'zoom-canvas'],
  },
  renderer: 'canvas', // 或 'svg'
});

重点： fitView 和 fitViewPadding 可以帮助自动适配画布大小。

2. 设置节点的宽高（全局设置）

graph.node('node', {
  size: 80, // 节点宽度和高度
  style: {
    fill: '#5B8FF9',
    stroke: '#5B8FF9',
  },
});

重点： size: 80 表示节点的宽高为 80px。

3. 使用缩放 API 控制画布缩放

// 缩放画布到 0.5 倍
graph.zoom(0.5);

重点： graph.zoom(scale) 是控制整体缩放的核心方法。

---

三、其他常见流程图库的解决方式

1. mxGraph / JTopo

• 使用 mxUtils.setZoom() 设置缩放比例。
• 修改节点样式属性如 width 和 height。

2. ECharts

• 使用 series.radius 或 series.label 调整节点大小。
• 使用 zoom 控制画布缩放。

3. BPMN.js

• 使用 viewer.getContainer().style.transform = 'scale(0.5)' 进行缩放。
• 修改 BPMN 元素的 width/height 属性。

---

四、通用建议（适用于所有库）

✅ 1. 检查画布尺寸设置

确保你没有将画布设得过大，比如：

<div id="mountNode" style="width: 800px; height: 600px;"></div>

✅ 2. 设置节点的宽高

在配置中明确设置节点的宽高，例如：

node: {
  size: [100, 60], // 宽度和高度
}

✅ 3. 使用缩放 API

大多数库都提供缩放接口，你可以通过代码动态调整。

✅ 4. CSS 样式控制

如果使用了 SVG 或 Canvas，也可以通过 CSS 控制容器缩放：

#mountNode {
  transform: scale(0.8); /* 缩小 20% */
  transform-origin: 0 0;
}

---

五、修改后的代码示例（G6）

const graph = new G6.Graph({
  container: 'mountNode',
  width: 800,
  height: 600,
  fitView: true,
  fitViewPadding: [20, 40, 50, 20],
  modes: {
    default: ['drag-canvas', 'zoom-canvas'],
  },
  node: {
    size: 80, // 节点宽高
    style: {
      fill: '#5B8FF9',
      stroke: '#5B8FF9',
    },
  },
  edge: {
    style: {
      stroke: '#999',
    },
  },
});

graph.data(data);
graph.render();

// 手动缩放
graph.zoom(0.5); // 缩小到 50%

---

六、总结

| 问题 | 解决方案 | |------|----------| | 画布太大 | 设置 width 和 height，使用 fitView 自动适配 | | 节点太大 | 在 node 配置中设置 size | | 缩放无效 | 使用 graph.zoom(scale) 方法 | | 多种库不一致 | 查阅对应库的官方文档，使用其提供的缩放和样式 API |

---

如果你能提供你使用的具体库名（如 G6、ECharts、BPMN.js 等），我可以给出更具体的代码示例。
