comsol周期性边界条件

Question

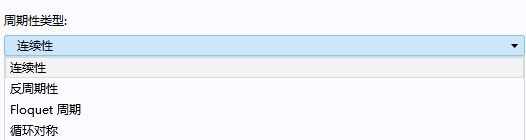

COMSOL中的这四种周期性边界条件分别是什么含义，实现怎样的周期

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

在 COMSOL Multiphysics 中，周期性边界条件（Periodic Boundary Conditions）是一种用于模拟具有周期性结构的物理系统的方法。它常用于材料科学、电磁学、声学和热传导等领域，特别是在处理晶格结构、波导、多孔介质等周期性问题时非常有用。

在 COMSOL 中，周期性边界条件 主要分为以下四种类型：

---

一、四种周期性边界条件的含义与实现方式

1. Periodic Boundary Condition (PBC) - 基本周期性边界条件

• 含义：该边界条件要求两个相对的边界上的场变量（如电势、温度、位移等）具有相同的值，并且它们的梯度也保持一致。
• 实现方式：在两个对称的边界上定义周期性边界条件，使得一个边界的场值等于另一个边界的场值加上一个周期向量。
• 适用场景：适用于结构具有平移对称性的系统，例如晶体结构、周期性波导等。
• 数学表达式： $$ \phi(\mathbf{x}) = \phi(\mathbf{x} + \mathbf{a}) $$ 其中 $\mathbf{a}$ 是周期向量。

---

2. Periodic Boundary Condition with Phase Shift (相位偏移周期性边界条件)

• 含义：与基本周期性边界条件类似，但允许两个边界之间的场值之间存在一个固定的相位差（例如在电磁波中，可能由于传播方向不同而引入相位变化）。
• 实现方式：在两个边界上设置周期性边界条件时，指定一个相位偏移值（如 $e^{i\theta}$）。
• 适用场景：适用于波在周期性结构中传播时，由于波矢或频率的不同导致的相位变化。
• 数学表达式： $$ \phi(\mathbf{x}) = e^{i\theta} \cdot \phi(\mathbf{x} + \mathbf{a}) $$

---

3. Periodic Boundary Condition with Displacement (位移周期性边界条件)

• 含义：该边界条件不仅要求场值相同，还允许边界之间有某种位移（例如在弹性力学中，结构在周期性方向上发生位移）。
• 实现方式：在两个边界上定义周期性边界条件，并允许其中一个边界相对于另一个边界有一个位移向量。
• 适用场景：适用于结构在周期性方向上有形变的情况，例如压电材料、弹性波传播等。
• 数学表达式： $$ \phi(\mathbf{x}) = \phi(\mathbf{x} + \mathbf{d}) $$ 其中 $\mathbf{d}$ 是位移向量。

---

4. Periodic Boundary Condition with Vector Field (矢量场周期性边界条件)

• 含义：适用于矢量场（如速度场、电场、磁场）的周期性问题，要求矢量场在两个边界上具有相同的大小和方向，或者满足一定的矢量关系。
• 实现方式：在两个边界上设置周期性边界条件，确保矢量场在周期性方向上连续。
• 适用场景：适用于电磁场、流体力学中的矢量场问题。
• 数学表达式： $$ \mathbf{A}(\mathbf{x}) = \mathbf{A}(\mathbf{x} + \mathbf{a}) $$

---

二、四种周期性边界条件的实现目标

| 类型 | 实现目标 | 适用领域 | |------|----------|----------| | 基本周期性边界条件 | 场值与梯度连续 | 晶体结构、周期性波导 | | 相位偏移周期性边界条件 | 场值与梯度连续，允许相位差 | 电磁波传播、光子晶体 | | 位移周期性边界条件 | 场值与梯度连续，允许位移 | 弹性力学、压电材料 | | 矢量场周期性边界条件 | 矢量场连续 | 电磁场、流体力学 |

---

三、在 COMSOL 中如何添加这些边界条件？

1. 打开模型，选择“边界条件”节点。
2. 在“物理场接口”中找到对应的边界条件选项。
3. 选择“Periodic Boundary Condition”或其变种（如“Phase Shifted Periodic”）。
4. 在弹出的对话框中选择两个对称边界，并设置相应的参数（如相位差、位移向量等）。
5. 完成后，运行仿真，验证周期性是否正确。

---

四、示例代码（COMSOL 的 MATLAB Live Editor 脚本）

% 创建模型
model = mphopen('your_model.mph');

% 添加周期性边界条件
mphset(model, 'bc', 'periodic', 'name', 'PBC1');
mphset(model, 'bc', 'periodic', 'type', 'phase_shifted');
mphset(model, 'bc', 'periodic', 'phase', 'pi/2'); % 设置相位偏移为 π/2

% 设置边界对
mphset(model, 'bc', 'periodic', 'bclist', {'boundary1', 'boundary2'});

% 运行求解
mphsolve(model);

注意：以上代码是基于 COMSOL 的 MATLAB Live Editor 接口，实际使用时需要根据具体模型调整边界名称和参数。

---

五、总结

在 COMSOL 中，周期性边界条件 是模拟周期性结构的关键工具，四种主要类型 分别对应不同的物理需求和应用场景：

1. 基本周期性边界条件：适用于简单周期性结构。
2. 相位偏移周期性边界条件：适用于波传播中的相位变化。
3. 位移周期性边界条件：适用于有形变的周期性结构。
4. 矢量场周期性边界条件：适用于矢量场的周期性问题。

重点总结：

• 周期性边界条件的核心思想是：通过设定两个对称边界之间的场值关系，模拟无限大周期性结构的效果。
• 正确选择周期性边界条件类型，可以显著提高仿真的准确性和效率。
