Question

各位，simulink仿真运行后出现如下情况，该怎么办？

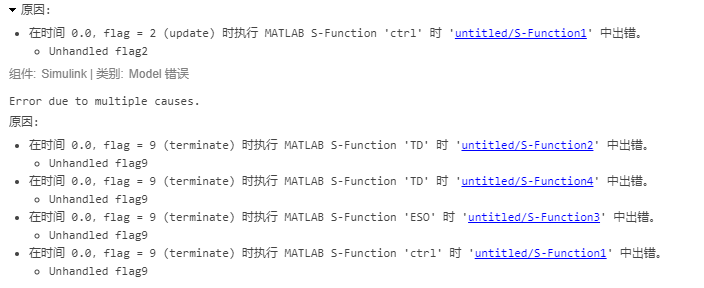

在时间 0.0，flag = 2 (update) 时执行 MATLAB S-Function 'ctrl' 时 'untitled/S-Function1' 中出错。
Unhandled flag2
在时间 0.0，flag = 9 (terminate) 时执行 MATLAB S-Function 'TD' 时 'untitled/S-Function2' 中出错。
Unhandled flag9

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你遇到的错误信息是：

在时间 0.0，flag = 2 (update) 时执行 MATLAB S-Function 'ctrl' 时 'untitled/S-Function1' 中出错。 Unhandled flag2
在时间 0.0，flag = 9 (terminate) 时执行 MATLAB S-Function 'TD' 时 'untitled/S-Function2' 中出错。 Unhandled flag9

这个错误表明你的 MATLAB S-Function 没有正确处理 flag=2 和 flag=9 的情况，导致运行时出错。

---

原因分析

MATLAB S-Function 是一种用于在 Simulink 中实现自定义模块的方法，它通过不同的 flag 值来执行不同的操作，例如初始化、更新、终止等。常见的 flag 值包括：

• flag=0: 初始化
• flag=1: 配置输出端口和参数
• flag=2: 更新（每次仿真步长）
• flag=3: 仿真开始
• flag=4: 仿真结束
• flag=5: 仿真中止
• flag=9: 终止

当 S-Function 没有为某个 flag 编写处理逻辑时，就会出现 Unhandled flagX 错误。

---

解决方案

1. 检查 S-Function 代码，确保所有 flag 都被处理

你需要查看 S-Function 的 .m 文件，确认是否对 flag=2 和 flag=9 进行了处理。

示例：一个基本的 S-Function 结构

function [sys, x0, str, ts] = my_sfun(t, x, u, flag)
    switch flag
        case 0
            sys = [];
            x0 = [];
            str = [];
            ts = [];
        case 1
            % 配置输出端口
            sys = [];
        case 2
            % 更新逻辑（flag=2）
            sys = [];
        case 9
            % 终止逻辑（flag=9）
            sys = [];
        otherwise
            error(['Unrecognized flag ', num2str(flag)]);
    end
end

重点： 确保 case 2 和 case 9 被包含在 switch 语句中，并且有对应的处理逻辑。

---

2. 如果不使用某些 flag，可以忽略或返回空值

如果你的 S-Function 不需要处理 flag=2 或 flag=9，可以在这些 case 中返回空值或简单处理。

修改后的示例（仅处理部分 flag）

function [sys, x0, str, ts] = my_sfun(t, x, u, flag)
    switch flag
        case 0
            sys = [];
            x0 = [];
            str = [];
            ts = [];
        case 1
            % 配置输出端口
            sys = [];
        case 2
            % 更新逻辑（flag=2）
            sys = [];
        case 9
            % 终止逻辑（flag=9）可留空
            sys = [];
        otherwise
            error(['Unrecognized flag ', num2str(flag)]);
    end
end

---

3. 使用 S-Function Builder 工具

如果你使用的是 S-Function Builder，请检查是否配置了所有必要的回调函数（如 Initialize, Update, Terminate），否则也会出现类似错误。

---

4. 检查 S-Function 是否被正确调用

确保 Simulink 中的 S-Function 模块指向了正确的 .m 文件，并且路径正确。有时候文件路径错误或重名会导致错误。

---

5. 使用调试工具逐步调试 S-Function

你可以使用 MATLAB 的调试功能，设置断点，查看程序执行到哪个 flag 时出错，从而更精确地定位问题。

---

总结

| 步骤 | 描述 | |------|------| | 1 | 检查 S-Function 代码，确保 flag=2 和 flag=9 被处理 | | 2 | 如果不需要某些 flag，可以留空或返回空值 | | 3 | 使用 S-Function Builder 时确保所有回调函数已配置 | | 4 | 验证 S-Function 文件路径是否正确 | | 5 | 使用调试工具定位具体出错位置 |

---

修改建议（示例）

如果你的 S-Function 没有处理 flag=2 和 flag=9，请添加如下代码：

case 2
    % 处理 update 逻辑
    sys = []; % 根据需求填写
case 9
    % 处理 terminate 逻辑
    sys = []; % 根据需求填写

---

如有更多代码内容，欢迎提供，我可以进一步帮助你定位问题！
