Flymcu无法打开串口，如何解决？

Question

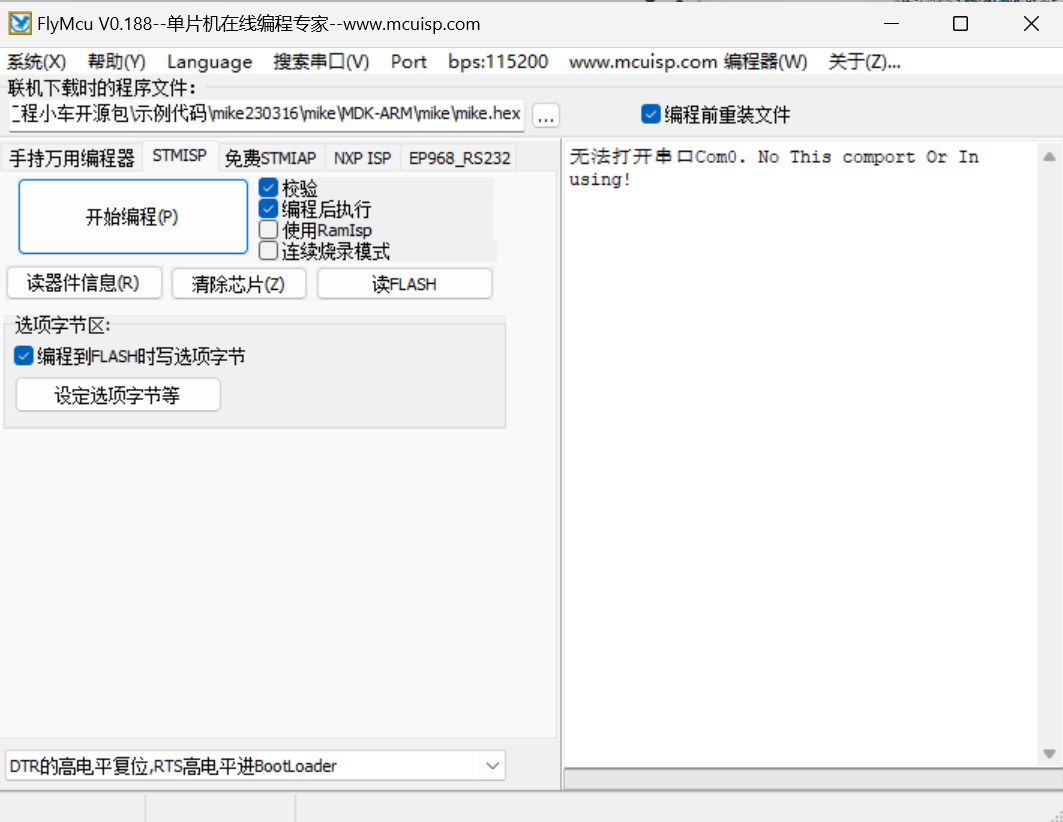

已经编译好了的 hex 文件，但是打不开串口

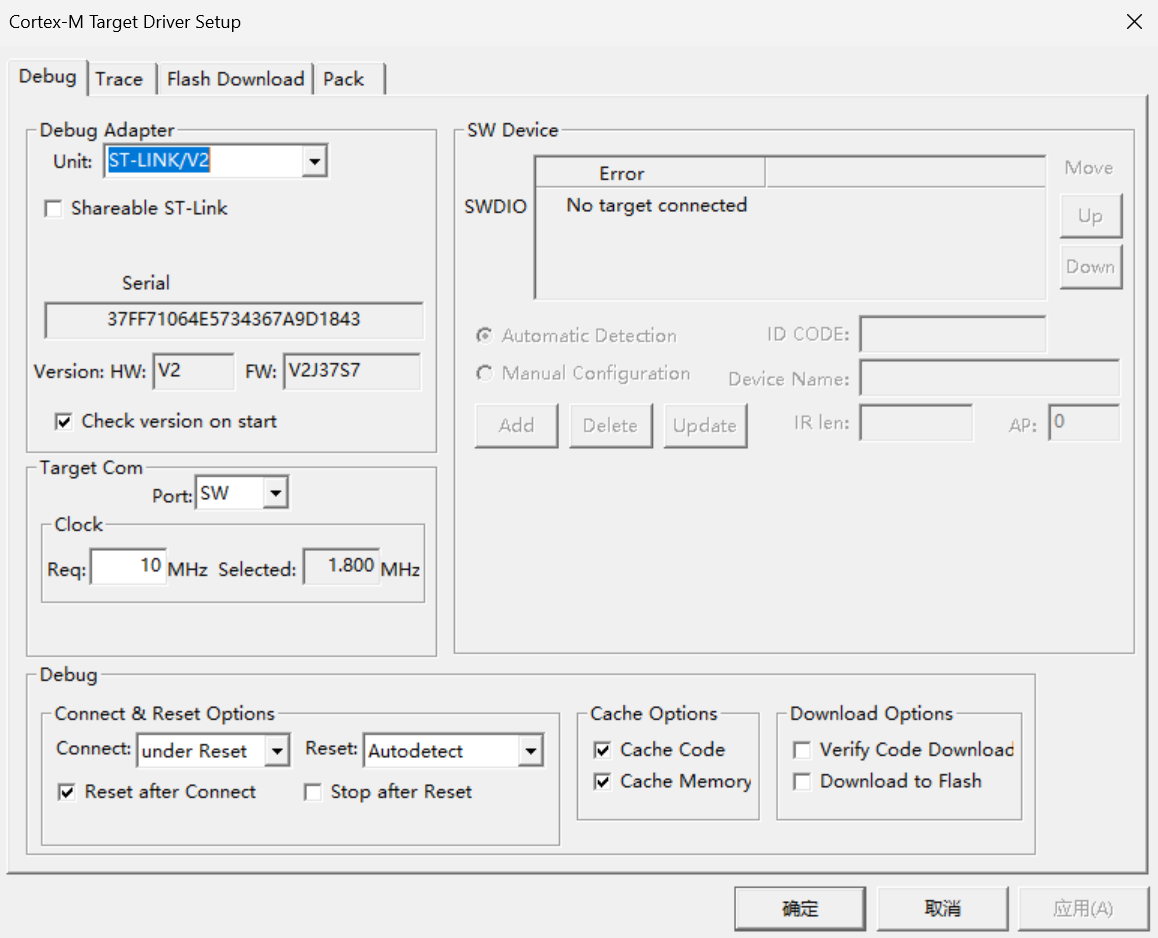

在keil5里面也找不到我的ST-LINK

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你提到的问题是：FlyMCU 无法打开串口，且在 Keil5 中找不到 ST-LINK。这通常与硬件连接、驱动问题或软件配置有关。以下是详细解决方案：

---

一、可能的原因分析

1. ST-LINK 驱动未正确安装
2. USB 线或 ST-LINK 模块损坏
3. 目标板电源未正常供电
4. Keil5 或 FlyMCU 软件配置错误
5. 设备管理器中没有识别到 ST-LINK 设备

---

二、解决步骤（有序列表）

1. 检查硬件连接

• 确保 ST-LINK 与电脑通过 USB 连接。
• 确认目标板的电源已开启，并且与 ST-LINK 正确连接。
• 尝试更换 USB 线或使用其他 USB 接口。

注意： 如果 ST-LINK 是外置模块，请确认其与目标板之间的 JTAG/SWD 接口是否正确连接。

---

2. 检查设备管理器中的 ST-LINK 是否被识别

• 打开 设备管理器（Device Manager）：
  • 右键“此电脑” → “管理” → “设备管理器”
• 查看是否有以下设备：
  • STMicroelectronics ST-LINK/V2
  • STM32 Virtual ComPort

如果不存在这些设备，说明驱动未正确安装或硬件有问题。

---

3. 重新安装 ST-LINK 驱动

• 访问 ST 官方网站 下载最新版 ST-LINK 驱动。
• 安装完成后，重启电脑。

推荐使用官方提供的 ST-LINK Utility 工具进行测试。

---

4. 使用 ST-LINK Utility 测试 ST-LINK 是否可用

• 安装 ST-LINK Utility 后，打开它：
  • 点击 Connect 按钮
  • 如果能检测到芯片，说明 ST-LINK 和硬件连接正常

如果无法连接，可能是硬件问题或驱动问题。

---

5. 在 Keil5 中配置 ST-LINK

• 打开 Keil5，进入项目设置：
  • Project → Options for Target → Debug
  • 在 Debug 选项卡中选择 ST-Link Debugger
  • 确保 Use 勾选了 ST-Link Debugger
  • 点击 Settings，确保 SWD/JTAG 设置正确（通常是 SWD）

如果仍然找不到 ST-LINK，尝试更新 Keil5 到最新版本。

---

6. 在 FlyMCU 中设置正确的串口和波特率

• 打开 FlyMCU：
  • 选择正确的 COM 端口（从设备管理器中查看）
  • 设置正确的 波特率（如 115200）
  • 确保 CRC Check 和 Auto Reset 选项根据需要启用

注意： FlyMCU 一般用于烧写 hex 文件，不是用来调试串口的，所以如果只是串口通信问题，建议使用其他串口调试工具（如 XCOM、Putty 等）。

---

7. 检查目标板是否支持 ST-LINK

• 确认目标板上使用的芯片是否支持 ST-LINK（如 STM32F1/F4 系列等）
• 有些开发板可能使用的是 CMSIS-DAP 或其他调试接口，而不是 ST-LINK

---

三、代码相关修改（如有）

如果你在使用 ST-LINK 时需要修改代码（比如初始化串口），可以参考以下示例代码：

#include "stm32f10x.h"

void USART1_Init(void) {
    GPIO_InitTypeDef GPIO_InitStructure;
    USART_InitTypeDef USART_InitStructure;

    // 使能GPIOA时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

    // 配置PA9为复用推挽输出（USART1 TX）
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    // 配置PA10为浮空输入（USART1 RX）
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    // 使能USART1时钟
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART1, ENABLE);

    // 初始化USART1
    USART_InitStructure.USART_BaudRate = 115200;
    USART_InitStructure.USART_WordLength = USART_WordLength_8b;
    USART_InitStructure.USART_StopBits = USART_StopBits_1;
    USART_InitStructure.USART_Parity = USART_Parity_No;
    USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
    USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
    USART_Init(USART1, &USART_InitStructure);

    // 使能USART1
    USART_Cmd(USART1, ENABLE);
}

注意： 上述代码适用于 STM32F1 系列，如果你使用的是其他系列（如 F4），请参考对应数据手册调整配置。

---

四、总结

| 问题类型 | 解决方案 | |----------|----------| | ST-LINK 驱动未安装 | 重新安装 ST-LINK 驱动 | | 硬件连接问题 | 检查 USB 线、目标板电源、接口 | | Keil5 不识别 ST-LINK | 更新 Keil5，检查调试器配置 | | FlyMCU 无法打开串口 | 使用串口调试工具，确认 COM 端口和波特率 |

---

如果你能提供更具体的硬件型号（如 STM32F103C8T6、STM32F407 等）或错误提示，我可以进一步帮你定位问题。
