Stm32初学者遇到烧录困难

Question

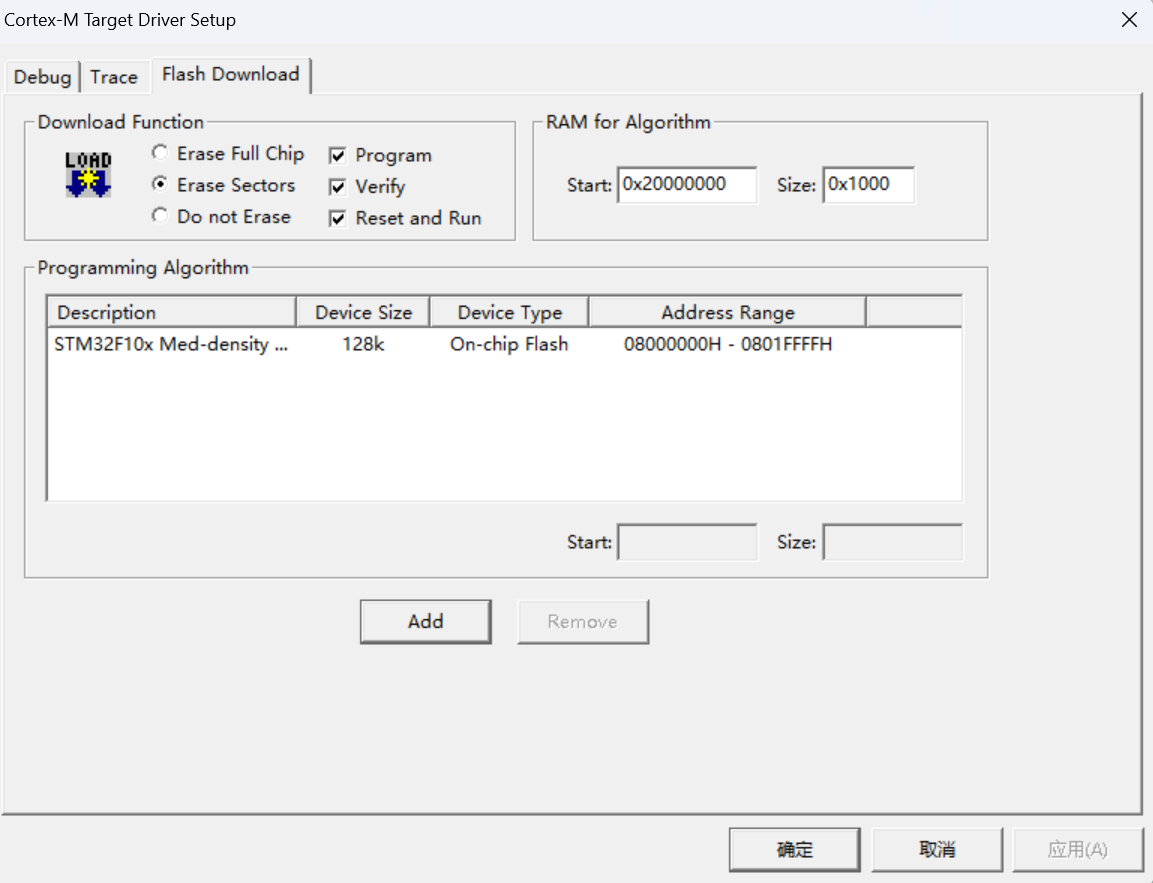

鼠鼠跟着江科大的视频学stm32,做到新建工程的时候烧录就碰到了Target DLL has been cancelled,鼠鼠以为是中间哪里做错了于是重新做了一个工程，还是出现了同样的问题，但是呢STLINK接上之后灯是闪烁的，Boot引脚由于初学不是很明白怎么接，是Boot0和Boot1都是按买回来的时候一样都接0，检查了一下STLINK的接线没问题就，但是debug-setting-Debug和up不一样，clock selected他是4我是0，Serial和Version FW 都不一样，如图所示，想问一下大家应该怎么解决

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

你提到的“Target DLL has been cancelled”是ST-Link烧录器在使用STM32开发板时常见的错误之一，通常与 调试接口配置不正确、Boot引脚设置错误、或ST-Link驱动/固件问题 有关。以下是一个详细的解决方案，帮助你排查并解决这个问题。

---

✅ 一、问题分析

1. Target DLL has been cancelled 的原因

这个错误提示通常表示：

• ST-Link 无法与目标设备（STM32）建立连接；
• 目标设备未进入调试模式（如Boot0设置错误）；
• ST-Link的驱动或固件需要更新；
• 调试接口配置不正确（如CLK选择错误）。

---

✅ 二、详细解决方案（按顺序操作）

第一步：确认Boot引脚设置

重点！
STM32的 Boot0 和 Boot1 引脚 决定了芯片启动模式：

| Boot0 | Boot1 | 启动模式 | |-------|-------|----------------------| | 0 | 0 | 从Flash启动 | | 1 | 0 | 从系统存储器启动 | | 0 | 1 | 从SRAM启动 |

📌 建议： 初学阶段，Boot0接高电平（1），Boot1接低电平（0），这样可以进入 系统存储器启动模式，便于调试和烧录。

如果你目前的设置是 Boot0=0, Boot1=0，那说明芯片是从Flash启动，可能没有进入调试模式。

✅ 操作步骤：

1. 找到STM32的Boot0和Boot1引脚（一般在开发板上会有标注）。
2. 将 Boot0接到VCC（高电平），Boot1接到GND（低电平）。
3. 重新连接ST-Link，并尝试烧录。

---

第二步：检查ST-Link的接线

确保你使用的是正确的接口（SWD或JTAG），并检查以下几点：

• SWDIO 和 SWCLK 是否正确连接到 STM32 的对应引脚（通常是 PA13 和 PA14）。
• VDD 和 GND 是否正确连接。
• 如果使用的是ST-Link V2，是否已经安装了最新的驱动和固件？

📌 注意： 不要将 ST-Link 的 VDD 接到 STM32 的 VDD，否则可能会损坏电路。

---

第三步：检查调试设置（Keil / STM32CubeIDE）

在 Keil 中：

1. 打开工程后，点击 Options for Target → Debug。
2. 选择 ST-Link Debugger。
3. 确保 Clock Source 是 Internal（不是 External）。
4. 确保 Serial Number 和 Version FW 与你的 ST-Link 设备一致（可以查看 ST-Link 的标签）。

在 STM32CubeIDE 中：

1. 打开项目后，右键点击工程 → Debug As → STM32 Debug。
2. 检查 Debugger 设置为 ST-Link。
3. 确保 Clock Source 是 Internal。
4. 如果有多个 ST-Link，选择正确的设备。

---

第四步：更新 ST-Link 固件

如果你的 ST-Link 是 V2 版本，可能需要更新其固件以兼容较新的 STM32 芯片。

更新方法：

1. 下载 ST-Link Utility 工具（官网下载）。
2. 连接 ST-Link 到电脑。
3. 打开工具，选择 Firmware Update。
4. 按照提示完成固件升级。

---

第五步：尝试更换 ST-Link 或开发板

如果以上步骤都无效，可能是：

• ST-Link 损坏；
• 开发板上的 STM32 损坏；
• 电源不稳定。

你可以尝试：

• 使用另一个 ST-Link（如 J-Link）；
• 更换一个 STM32 开发板测试。

---

✅ 三、代码示例（可选）

如果你使用的是 STM32CubeIDE，并且希望用 HAL 库进行烧录，可以参考如下代码结构（用于初始化和烧录）：

#include "main.h"

int main(void)
{
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();
    MX_USART2_UART_Init();

    while (1)
    {
        // 主循环
    }
}

注意：这部分代码主要用于程序运行，烧录过程由 IDE 自动处理。

---

✅ 四、总结

| 步骤 | 内容 | |------|------| | 1 | 确认 Boot0 = 1，Boot1 = 0 | | 2 | 检查 ST-Link 接线 | | 3 | 设置调试选项（Clock Source 为 Internal） | | 4 | 更新 ST-Link 固件 | | 5 | 测试其他 ST-Link 或开发板 |

---

✅ 五、附加建议

• 如果你使用的是 江科大视频，建议仔细对照视频中的 Boot 引脚设置 和 调试配置；
• 有些开发板（如 STM32F103C8T6）默认 Boot0 接地，但调试时需要将其拉高；
• 如果你仍然无法解决，可以贴出你使用的 STM32 型号和 ST-Link 版本，我可以帮你进一步分析。

---

如有更多细节（如开发板型号、使用的 IDE、ST-Link 的版本等），欢迎继续提问，我会为你提供更精准的帮助。
