孤岛检测AFD法仿真

Question

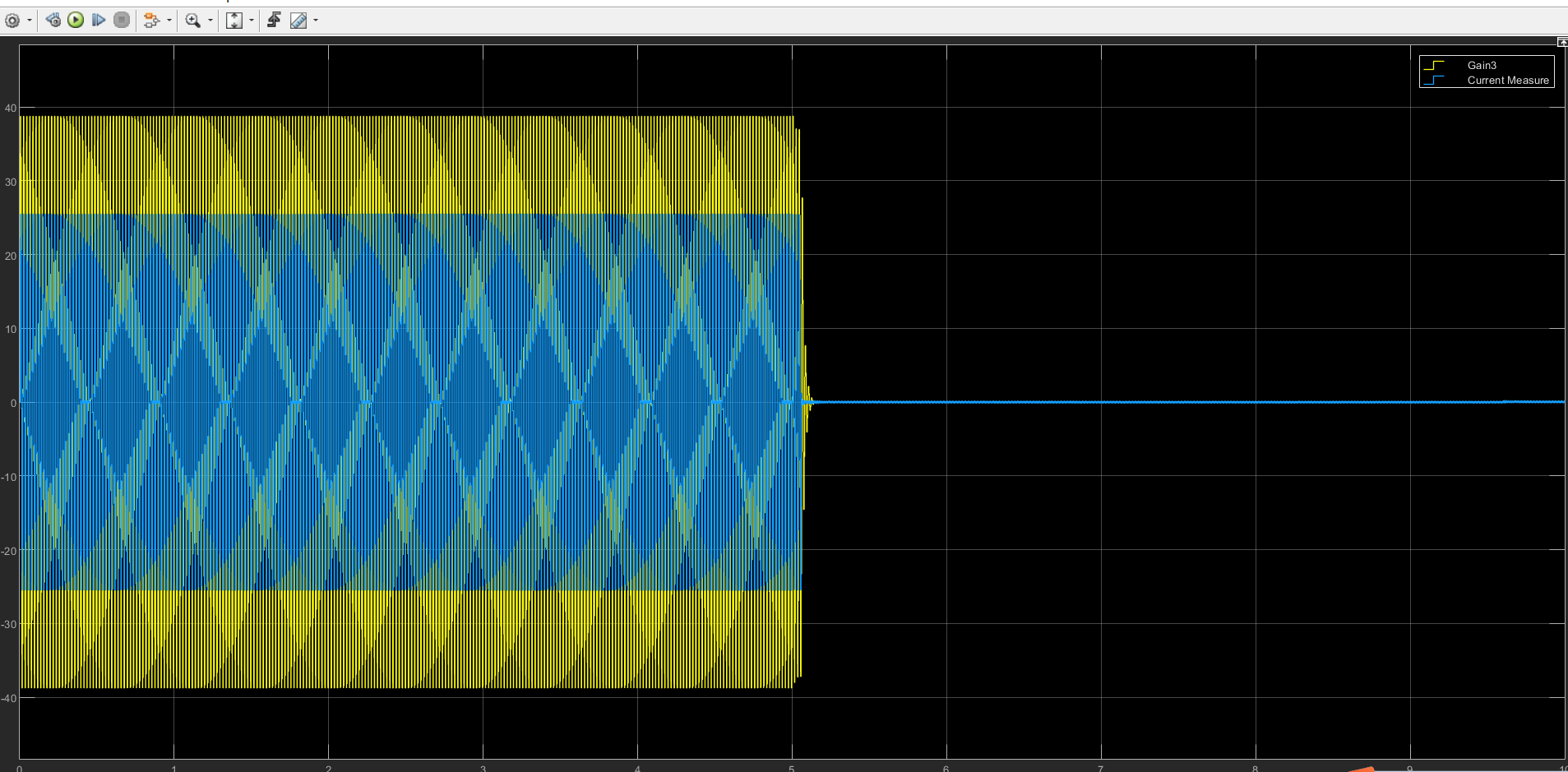

光伏逆变器孤岛检测仿真检测出来的电压电流是这样密集的，是哪里有问题

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

在进行光伏逆变器孤岛检测（AFD法）仿真时，如果发现电压和电流波形非常密集，这通常意味着仿真设置或模型参数存在问题。以下是对该问题的详细分析及解决方案：

---

一、问题分析

1. 电压和电流波形密集的原因

• 采样频率过高：导致数据点过多，图像看起来密集。
• 仿真时间步长过小：仿真步长过小会导致输出数据点过多。
• 信号本身波动大：如电网电压、电流存在高频谐波或噪声。
• 模型参数设置错误：如滤波器参数不正确，导致信号失真。
• 仿真时间过长：长时间的仿真会生成大量数据点。

---

二、解决方案（有序列表）

1. 调整采样频率

• 问题：采样频率过高，导致输出数据点过于密集。
• 解决方法：
  • 在仿真软件中（如MATLAB/Simulink、PSCAD等）降低采样率。
  • 使用低通滤波器对信号进行平滑处理。
• 示例代码（MATLAB/Simulink）：

  % 设置采样频率为 10kHz
  Fs = 10000;


2. 优化仿真步长

• 问题：仿真步长太小，导致输出数据点过多。
• 解决方法：
  • 在仿真配置中增大固定步长（Fixed Step Size）。
  • 或者使用自适应步长（Adaptive Step Size）以提高效率。
• 示例设置（Simulink）：
  • 打开“Model Configuration Parameters” → “Solver” → 设置 Fixed step size 为 1e-4（0.1ms）。

3. 检查信号来源

• 问题：输入信号本身存在高频噪声或波动。
• 解决方法：
  • 检查电网电压和电流信号是否被正确建模。
  • 添加低通滤波器对信号进行预处理。
• 示例代码（MATLAB/Simulink）：

  % 设计一个低通滤波器
  [b,a] = butter(2, 0.1);  % 截止频率为 0.1*Fs


4. 验证模型参数

• 问题：模型中的电感、电容、电阻等参数设置不当，导致波形异常。
• 解决方法：
  • 核对光伏逆变器模型的额定功率、电压等级、滤波器参数等。
  • 确保模型与实际设备一致。
• 示例参数（逆变器）：
  • 额定功率：5kW
  • 直流侧电压：400V
  • 交流侧电压：220V
  • 滤波器电感：1mH

5. 缩短仿真时间

• 问题：长时间仿真导致数据量过大。
• 解决方法：
  • 将仿真时间从 10 秒缩短到 1 秒或更短。
  • 只关注关键时间段的数据（如孤岛发生前后）。

---

三、推荐调试步骤

1. 确认仿真工具设置是否合理（如步长、采样率）。
2. 检查输入信号是否干净（无噪声、无突变）。
3. 验证模型参数是否匹配实际系统。
4. 添加滤波器或降采样模块以减少数据密度。
5. 只保留关键时段的数据，避免冗余信息。

---

四、修改后的代码示例（MATLAB/Simulink）

% 修改仿真配置
set_param('your_model_name', 'StopTime', '1');  % 设置仿真时间为 1 秒
set_param('your_model_name', 'FixedStep', '1e-4');  % 设置固定步长为 0.1ms

% 添加低通滤波器模块（可选）
add_block('simulink/Linear Elements/Transfer Fcn', 'your_model_name/LowPassFilter');
set_param('your_model_name/LowPassFilter', 'Numerator', '[1]');
set_param('your_model_name/LowPassFilter', 'Denominator', '[0.1 1]');

---

五、总结

重点总结：

• 电压和电流波形密集通常是因为采样率过高、步长过小或信号本身不稳定。
• 建议降低采样率、优化仿真步长、检查信号源并添加滤波器。
• 如果是AFD法仿真，还需确保孤岛检测算法逻辑正确，避免误判。

如有具体模型文件或代码片段，可以提供进一步分析。
