三相桥式全控整流电路仿真的故障注入问题

Question

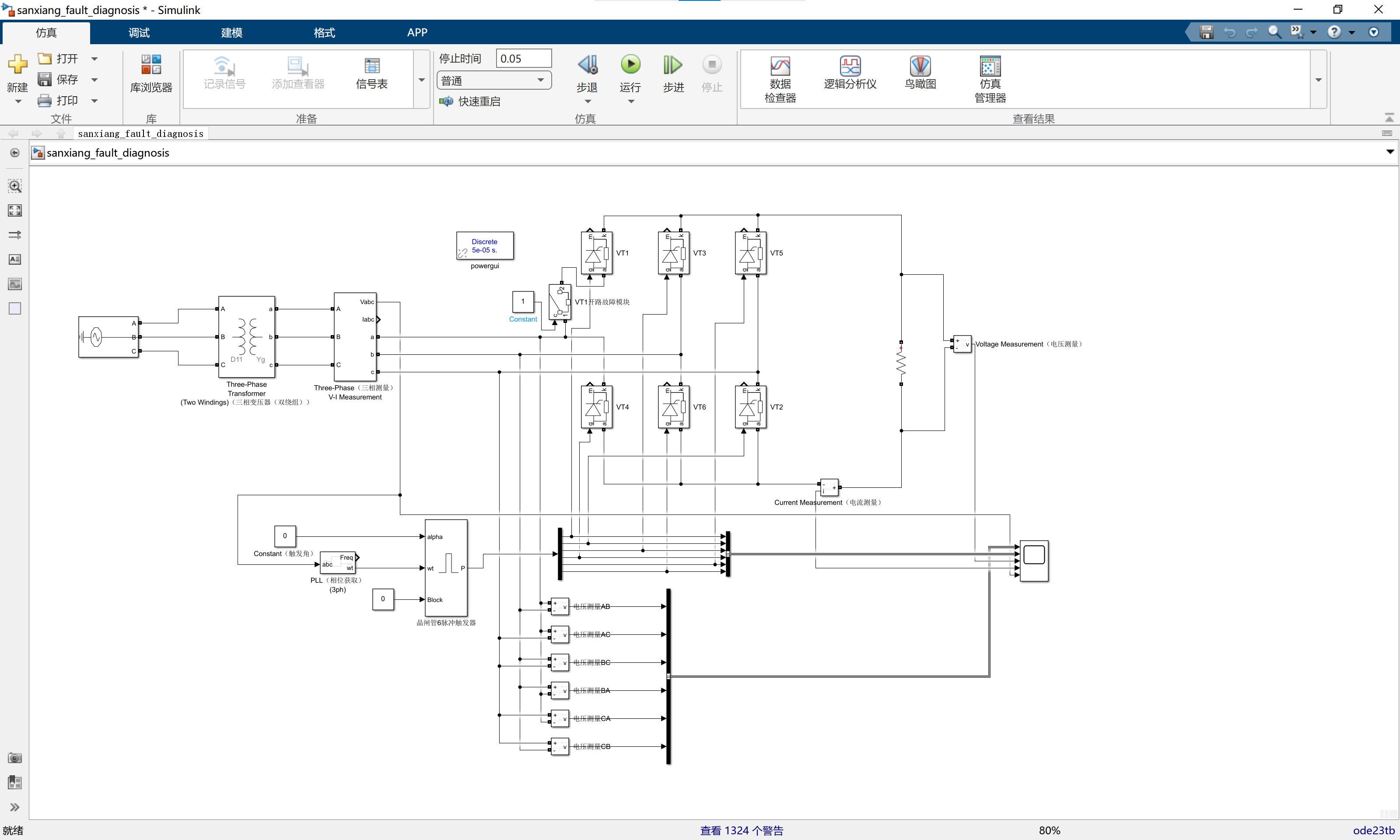

我现在有一个三相全控桥式整流电路，我需要分析注入三类故障，现在完成了第一类故障（VT1晶闸管开路故障）的注入，现在的问题是A相脉冲触发丢失和A相电源缺相两种故障如何注入（需要什么模块，怎么接线），感谢🙏🏻！

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 要实现A相脉冲触发丢失和A相电源缺相两种故障注入，需要找到合适的模块来模拟这些故障情况，并正确连接到三相全控桥式整流电路中。
2. 解决方案：
   - A相脉冲触发丢失故障注入：
   • 所需模块：可以使用一个信号发生器模块和一个开关模块来模拟。信号发生器模块用于产生正常的触发脉冲信号，开关模块用于在需要注入故障时切断A相的触发脉冲。
   • 接线方法：将信号发生器的输出连接到三相全控桥式整流电路中A相晶闸管的触发输入端口。然后将开关模块的控制端连接到一个外部控制信号（例如一个逻辑电平信号），当该控制信号为特定值（如0）时，开关模块断开，从而切断A相的触发脉冲，实现A相脉冲触发丢失故障注入。
   • A相电源缺相故障注入：
   • 所需模块：可以使用一个三相电源模块和一个开关模块。三相电源模块提供正常的三相电源，开关模块用于在需要注入故障时切断A相电源。
   • 接线方法：将三相电源模块的输出连接到三相全控桥式整流电路的输入端口。把开关模块的控制端连接到外部控制信号，当控制信号为特定值时，开关模块断开A相电源输入，实现A相电源缺相故障注入。
   • 以下是基于MATLAB/Simulink的简单示例代码（假设已经搭建好了基本的三相全控桥式整流电路模型）：
   • A相脉冲触发丢失：
   • 在模型中添加信号发生器（Signal Generator）模块，设置其输出为合适的触发脉冲信号（例如频率、占空比等参数符合三相全控桥式整流触发要求），连接到A相晶闸管的触发输入端口。
   • 添加一个开关（Switch）模块，将其控制端连接到一个逻辑信号源（例如常数模块，设置为0或1来控制开关通断），开关的输入一端连接信号发生器输出，另一端连接到A相晶闸管触发输入端口。当逻辑信号为0时，开关断开，A相触发脉冲丢失。
   • A相电源缺相：
   • 添加三相电源模块（Three - Phase Source），连接到三相全控桥式整流电路输入端口。
   • 添加一个开关（Switch）模块，控制端连接逻辑信号源，开关输入一端连接三相电源模块的A相输出，另一端断开不连接到电路输入，当逻辑信号为0时，A相电源缺相。
3. 不同方案优缺点：
   - 基于信号发生器和开关模块的方案：
   • 优点：实现相对简单，通过简单的模块连接和逻辑控制就能模拟故障情况。不需要复杂的电路结构改变，便于理解和调试。
   • 缺点：对于一些实际硬件电路，可能无法直接应用这种基于软件模块模拟的方式。而且模拟的故障情况可能与实际硬件故障的特性存在一定差异，例如开关动作的延迟等因素可能会影响故障模拟的准确性。
4. 总结：
   - 对于三相全控桥式整流电路中A相脉冲触发丢失故障，可以利用信号发生器和开关模块切断A相触发脉冲来实现。对于A相电源缺相故障，可通过开关模块切断A相电源输入。基于信号发生器和开关模块的方案实现简单，但与实际硬件故障特性有一定差异。在实际仿真和分析中，可根据具体需求和条件选择合适的故障注入方式，并结合实际情况对结果进行合理评估。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
