STM32蓝灯无法熄灭

Question

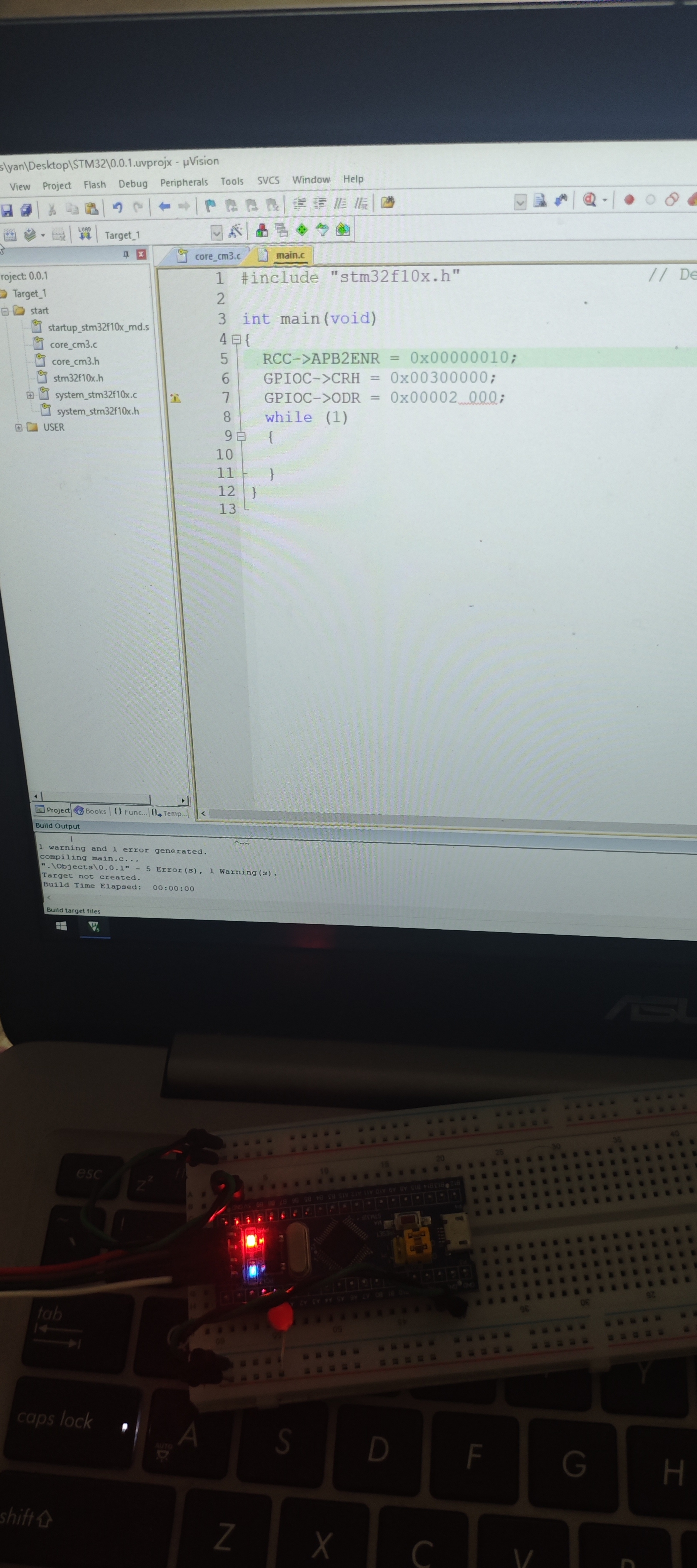

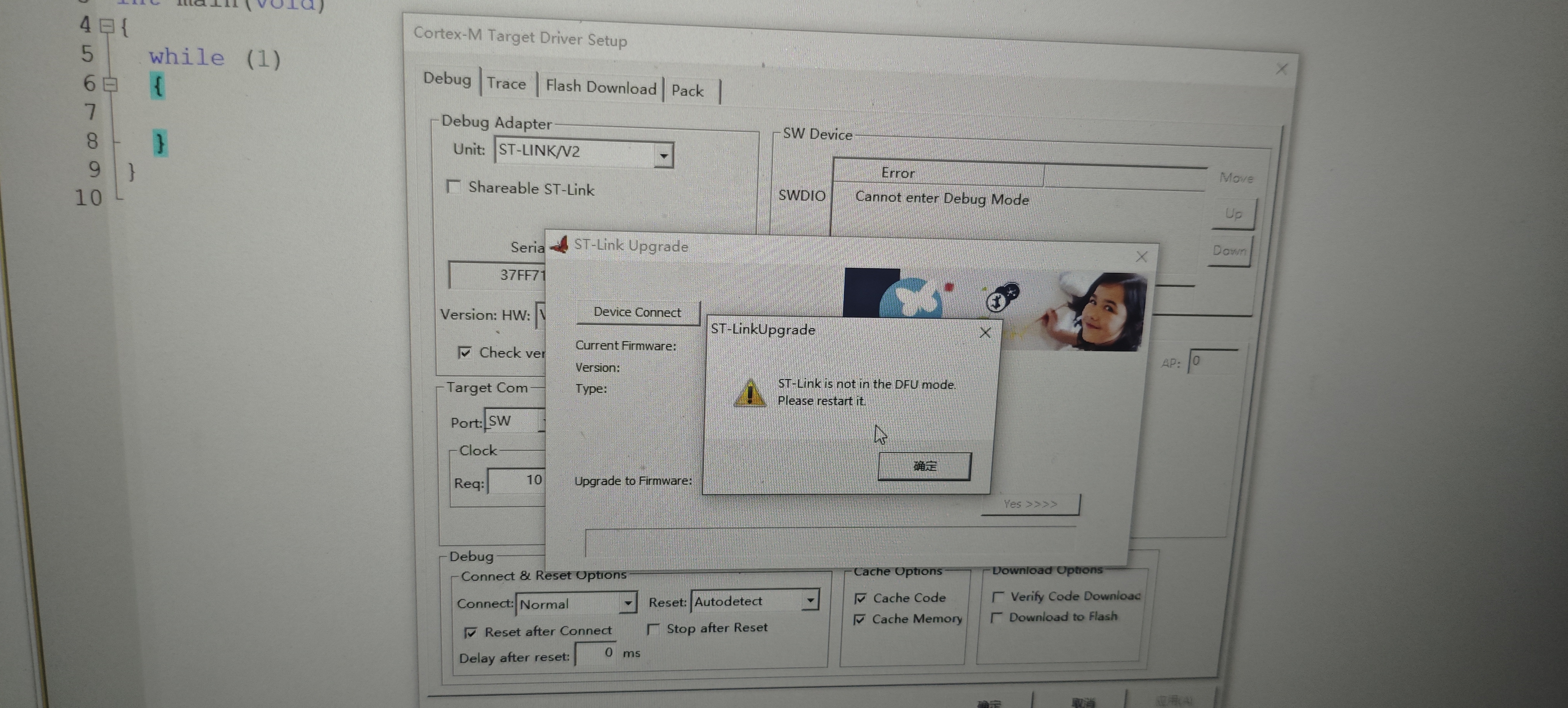

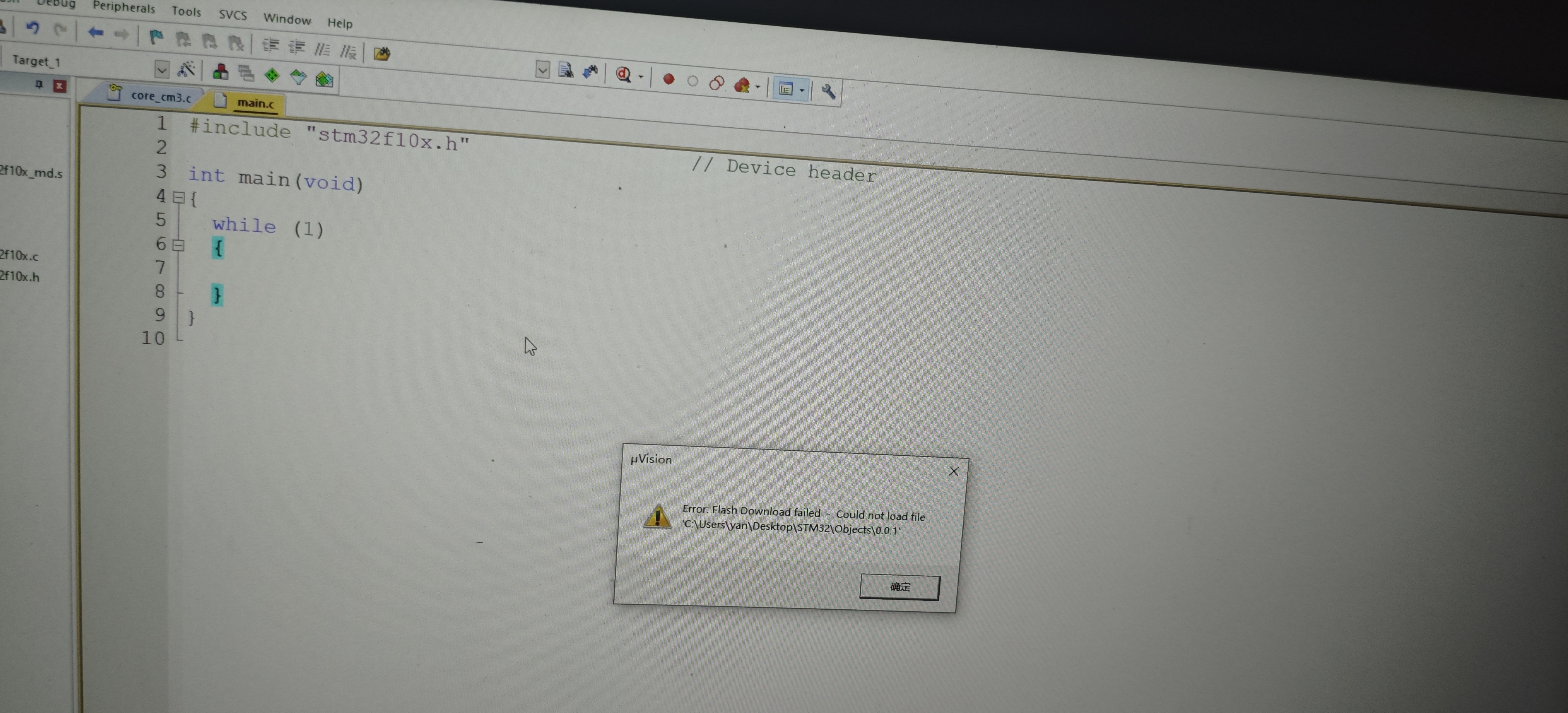

跟着江科大一步一步整的蓝灯怎么无法熄灭，如果把5，6，7行代码删除就熄灭了，我点击运行了，还有警告怎么整，灯是单片机上的！不是我自己接的！

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你提到的问题是关于 STM32 蓝灯无法熄灭，并且在删除某些代码后可以熄灭。这说明你的代码中可能存在一些逻辑错误或配置问题，导致 LED 状态未被正确控制。以下是详细分析和解决方案：

---

一、问题分析

1. 蓝灯无法熄灭的原因：

   • 你可能在初始化时将蓝灯的引脚设置为输出高电平（即点亮），但后续没有将其设为低电平。
   • 或者你在主循环中没有对 LED 的状态进行控制，导致其保持亮着。

2. 删除某几行代码后能熄灭：

   • 这说明这些代码可能是用于控制 LED 的，例如 GPIO_SetBits() 或 GPIO_ResetBits() 等函数调用。
   • 如果这些代码被删除，LED 的状态可能回到默认值（如初始状态为低电平）。

3. 运行时警告：

   • 可能是由于某些函数参数不正确，或者未正确配置时钟、GPIO 等。

---

二、解决方案（详细步骤）

1. 确认 LED 引脚配置

确保你使用的 LED 对应的 GPIO 引脚已经正确配置为输出模式，并且连接到正确的端口。

• 示例代码（初始化部分）：

  // 假设使用 PB0 控制蓝灯
  GPIO_InitTypeDef GPIO_InitStruct;

  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

  GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0;
  GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP; // 推挽输出
  GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_Init(GPIOB, &GPIO_InitStruct);


重点：
GPIO_Mode_Out_PP 是推挽输出模式，适合控制 LED。

---

2. 确保 LED 初始状态为关闭

在初始化后，应该将 LED 引脚设为低电平（熄灭）。

• 示例代码：

  GPIO_ResetBits(GPIOB, GPIO_Pin_0); // 关闭蓝灯


重点：
GPIO_ResetBits() 用于将引脚设置为低电平，使 LED 熄灭。

---

3. 检查主循环中的 LED 控制逻辑

确保你在主循环中对 LED 的状态进行了控制，而不是只在初始化时设置一次。

• 示例代码（主循环）：

  while (1)
  {
      GPIO_SetBits(GPIOB, GPIO_Pin_0); // 点亮蓝灯
      Delay_ms(500);
      GPIO_ResetBits(GPIOB, GPIO_Pin_0); // 熄灭蓝灯
      Delay_ms(500);
  }


重点：
GPIO_SetBits() 和 GPIO_ResetBits() 用于动态控制 LED 的亮灭。

---

4. 排查警告信息

如果程序运行时报出警告，可能是以下原因：

• 未启用时钟：确保所有用到的外设（如 GPIO、SysTick）都已开启时钟。
• 函数参数错误：比如 GPIO_Init() 的参数是否正确。
• 缺少延时函数：如果使用了 Delay_ms()，请确保该函数已被正确定义。

---

三、修改后的完整示例代码

#include "stm32f10x.h"
#include "delay.h"

void GPIO_Config(void)
{
    GPIO_InitTypeDef GPIO_InitStruct;

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP; // 推挽输出
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOB, &GPIO_InitStruct);

    GPIO_ResetBits(GPIOB, GPIO_Pin_0); // 初始化为熄灭
}

int main(void)
{
    GPIO_Config();

    while (1)
    {
        GPIO_SetBits(GPIOB, GPIO_Pin_0); // 点亮
        Delay_ms(500);
        GPIO_ResetBits(GPIOB, GPIO_Pin_0); // 熄灭
        Delay_ms(500);
    }
}

---

四、常见问题及解决方法

| 问题 | 解决方法 | |------|----------| | 蓝灯一直亮 | 检查是否在初始化后设置了高电平，或主循环中未切换状态 | | 删除某段代码后熄灭 | 说明该段代码控制了 LED 的状态，需保留或修改 | | 运行时有警告 | 检查时钟配置、函数参数、延时函数等 |

---

五、总结

• 确保 LED 引脚配置正确（输出模式、速度）。
• 初始化后将 LED 设为低电平（熄灭）。
• 在主循环中动态控制 LED 状态。
• 检查并修复警告信息，避免潜在错误。

如果你能提供具体的代码片段，我可以更准确地帮你定位问题所在。
