Contents mismatch at: 90000000H !

Question

Erase Done.
Programming Done.
Contents mismatch at: 90000000H !
Verify Failed!
Error: Flash Download failed - "Cortex-M7"
编译可以通过，烧录会变成这样

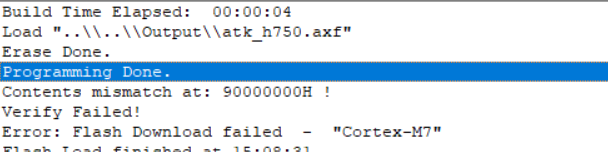

这是报错界面

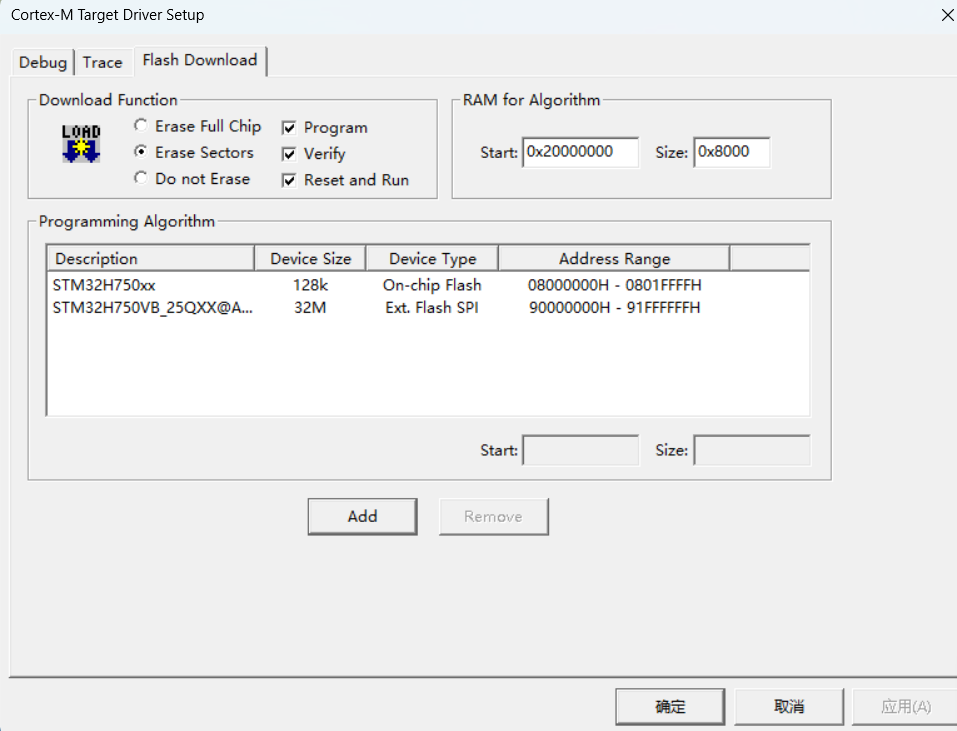

这是flash download

是这个flash算法文件的错误吗

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你遇到的错误信息是：

Contents mismatch at: 90000000H !
Erase Done. Programming Done. Contents mismatch at: 90000000H !
Verify Failed!
Error: Flash Download failed - "Cortex-M7"

这表明在烧录（Flash Download）过程中，程序被写入了 Flash 存储器，但验证时发现内容不匹配，特别是在地址 90000000H 处。这通常与以下几种原因有关：

---

✅ 可能的原因分析：

1. Flash 算法文件（Flash Algorithm）配置错误

   • 这是最常见的原因之一。
   • 如果使用的 Flash 算法文件（通常是 .s 或 .lst 文件）与芯片实际的 Flash 结构不符，会导致烧录失败。

2. 目标设备 Flash 配置不正确

   • 比如 Flash 的起始地址、大小、扇区划分等与实际芯片不一致。

3. 代码中存在不可写入 Flash 的区域

   • 某些寄存器或内存区域不能直接写入，比如 Bootloader 区域、系统控制寄存器等。

4. 烧录工具设置问题

   • 如 J-Link、ST-Link、OpenOCD 等调试器的配置错误。

5. 编译器生成的代码位置与 Flash 地址不匹配

   • 如果你手动设置了 .ld 文件（链接脚本），可能会导致代码被写入到非预期的 Flash 地址。

---

🔧 解决方案：

1. 检查 Flash 算法文件是否正确

• 确保使用的是与你的芯片型号完全匹配的 Flash 算法文件。
• 常见的 Flash 算法文件格式是 .s 或 .lst，位于 Keil、STM32CubeProgrammer、J-Link 等工具的安装目录下。

示例路径（Keil）：
C:\Keil_v5\ARM\FLASH\

示例路径（STM32CubeProgrammer）：
C:\STMicroelectronics\STM32CubeProgrammer\flash\

• 如果你使用的是 STM32 芯片，确保选择的 Flash 算法与你的芯片型号一致（例如 STM32F4xx、STM32L4xx 等）。

---

2. 检查链接脚本（.ld 文件）

• 如果你自定义了链接脚本，请确认以下几点：
  • Flash 起始地址是否正确（如 0x08000000）
  • Flash 大小是否合理（如 512KB、1MB 等）
  • **代码段（.text）和数据段（.data）是否被正确分配到 Flash 中

示例 .ld 文件片段：

MEMORY
{
    FLASH (rx) : ORIGIN = 0x08000000, LENGTH = 0x00080000  /* 512KB */
    RAM (rwx) : ORIGIN = 0x20000000, LENGTH = 0x00020000  /* 128KB */
}

---

3. 检查烧录工具配置

• 使用 STM32CubeProgrammer 或 J-Link Commander 等工具时，检查以下设置：
  • Target Device 是否选择正确
  • Flash Algorithm 是否正确加载
  • Erase Mode 是否为 Full Chip Erase 或 Sector Erase（根据需要）

J-Link Commander 示例命令：

J-Link > device STM32F407VG
J-Link > connect
J-Link > erase
J-Link > loadfile your_file.hex
J-Link > verify

---

4. 检查代码中是否有写入 Flash 的操作

• 如果你在代码中使用了 __HAL_FLASH_CLEAR_FLAG() 或者 FLASH_EraseSector() 等函数，确保这些操作不会影响到当前正在运行的 Flash 区域（如 Bootloader 或代码所在区域）。

---

5. 修改链接脚本以避免冲突

如果 90000000H 是某个特定的地址（如 SRAM 或外设地址），请确认代码是否被错误地写入到了不该写入的位置。

修改后的链接脚本示例（确保代码只写入 Flash）：

SECTIONS
{
    .isr_vector :
    {
        . = ALIGN(4);
        KEEP(*(.isr_vector))
        . = ALIGN(4);
    } > FLASH

    .text :
    {
        . = ALIGN(4);
        *(.text)
        *(.text.*)
        *(.glue_veneers)
        *(.eh_frame)
    } > FLASH

    .data :
    {
        . = ALIGN(4);
        *(.data)
        *(.data.*)
    } > RAM
}

---

🛠️ 总结：

| 问题类型 | 解决方案 | |----------|----------| | Flash 算法文件错误 | 检查并更换正确的 Flash 算法文件 | | 链接脚本错误 | 确认 Flash 起始地址、大小、段分配 | | 烧录工具配置错误 | 检查 Target Device 和 Flash Algorithm 设置 | | 代码写入非 Flash 区域 | 检查代码是否写入 SRAM 或外设地址 | | 代码中有 Flash 操作 | 确保 Flash 操作不影响当前运行代码 |

---

💡 建议：

如果你使用的是 STM32 系列芯片，推荐使用 STM32CubeProgrammer 工具进行烧录，它会自动检测 Flash 算法，并提供更直观的界面。

如果你能提供具体的芯片型号（如 STM32F407VG）、使用的开发环境（如 Keil、STM32CubeIDE、IAR）以及 Flash 算法文件名，我可以帮你进一步定位问题。
