st7735s驱动问题

Question

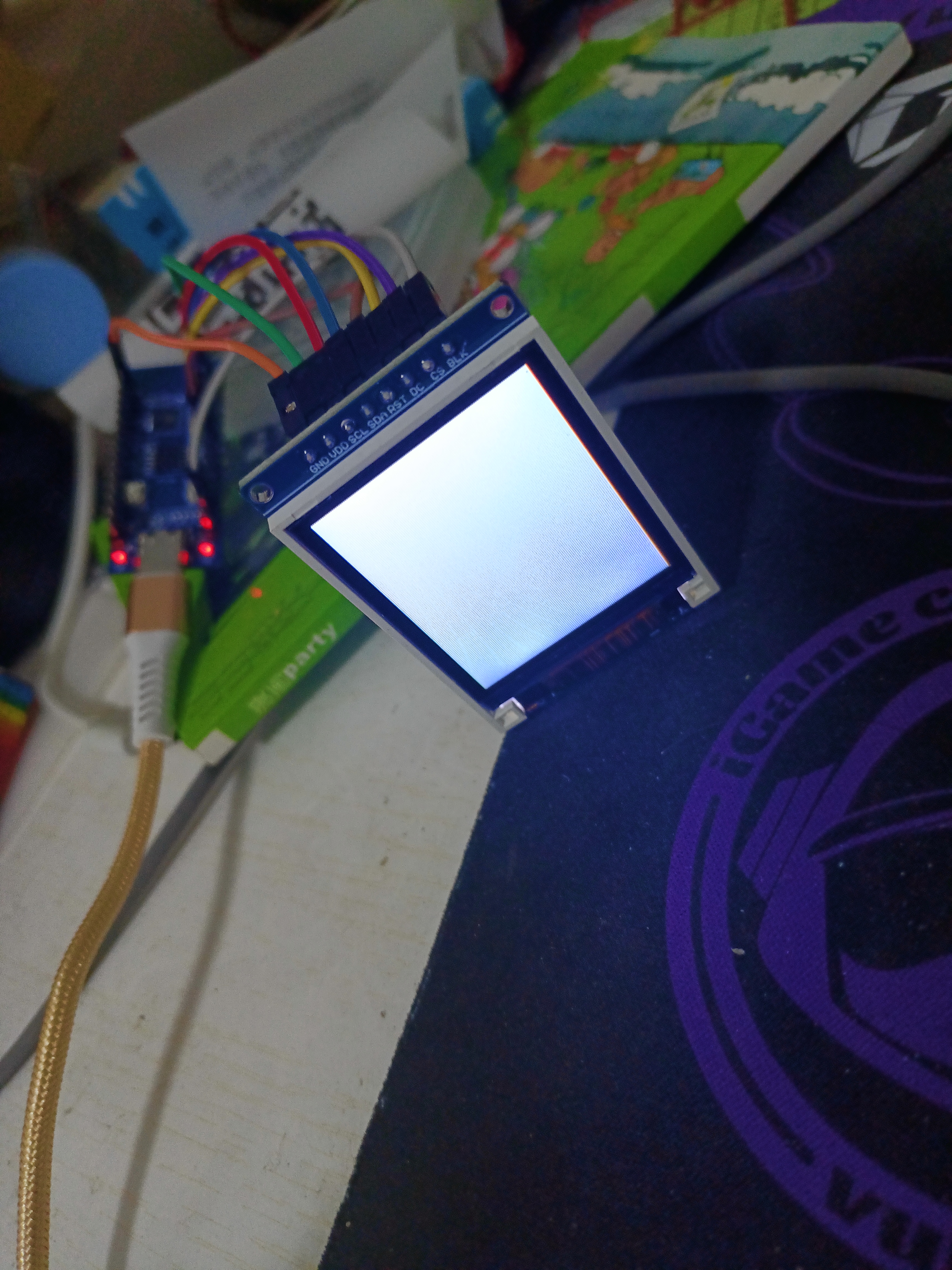

我用ESP32C3驱动1.8tft一直白屏，啥反应也没有，这怎么回事，驱动是st7735s

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你使用ESP32-C3驱动ST7735S显示屏时出现白屏、无反应的情况，可能由多个原因导致。以下是一些常见的问题及解决方案，重点部分已加粗，并用有序列表列出解决步骤。

---

一、可能的原因分析

1. SPI通信配置错误

   • ST7735S通常通过SPI接口与主控（如ESP32-C3）连接。
   • 如果SPI引脚配置错误（如SCK、MOSI、MISO、CS等），会导致无法通信。
   • 注意：ESP32-C3的SPI引脚和功能可能与ESP32不同，需确认是否支持标准SPI模式。

2. 显示屏初始化失败

   • ST7735S需要正确的初始化序列才能正常工作。
   • 如果初始化代码有误或未正确发送，可能导致屏幕白屏。

3. 电源或背光问题

   • 显示屏的VCC或背光控制引脚未接通，导致屏幕不亮。
   • 建议检查电源电压是否稳定（3.3V或5V）以及背光是否启用。

4. 数据线或控制线连接错误

   • 检查SPI数据线（如D0/D1/DC/RST等）是否正确连接。
   • 特别注意：某些型号的ST7735S可能使用不同的命令格式，例如ST7735R和ST7735S的初始化命令略有不同。

5. 驱动库不兼容或配置错误

   • 使用的库（如Adafruit_ST7735）可能没有适配ESP32-C3，或者需要调整参数。
   • 建议使用经过验证的库，如 TFT_eSPI 或 Adafruit_ST7735 的ESP32版本。

---

二、解决方案（逐步排查）

1. 确认硬件连接

• 检查SPI引脚是否正确连接：
  • SCK → ESP32-C3的SPI_SCLK
  • MOSI → ESP32-C3的SPI_MOSI
  • DC → 某个GPIO（如GPIO_15）
  • CS → 某个GPIO（如GPIO_16）
  • RST → 某个GPIO（如GPIO_17）
  • LED（背光）→ 3.3V或PWM控制
• 确保电源稳定：
  • VCC → 3.3V（或根据模块要求）
  • GND → 接地

2. 检查SPI配置

• 在代码中确保SPI初始化正确：

#include <SPI.h>
#define TFT_CS 16
#define TFT_DC 15
#define TFT_RST 17

void setup() {
  pinMode(TFT_CS, OUTPUT);
  pinMode(TFT_DC, OUTPUT);
  pinMode(TFT_RST, OUTPUT);

  digitalWrite(TFT_RST, HIGH); // 复位信号高电平
  delay(100);
  digitalWrite(TFT_RST, LOW);
  delay(100);
  digitalWrite(TFT_RST, HIGH);
  delay(100);

  SPI.begin();
}

3. 初始化ST7735S

• 使用标准的初始化代码（以Adafruit_ST7735为例）：

#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>

#define TFT_CS    16
#define TFT_DC    15
#define TFT_RST   17

Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);

void setup() {
  tft.init(); // 初始化屏幕
  tft.fillScreen(ST7735_BLACK); // 填充黑色
}

void loop() {
  // 循环内容
}

4. 调试输出

• 添加串口调试信息，查看程序执行到哪一步：

Serial.begin(115200);
Serial.println("Initializing...");

• 如果串口没有输出，说明程序卡在初始化阶段，可能是SPI或引脚配置错误。

5. 尝试其他库或示例

• 推荐使用 TFT_eSPI 库（更适用于ESP32系列）：
  • 安装方法：通过Arduino IDE的库管理器安装 TFT_eSPI。
  • 示例代码：

#include <TFT_eSPI.h>
#include <SPI.h>

TFT_eSPI tft = TFT_eSPI();

void setup() {
  tft.init();
  tft.fillScreen(TFT_BLACK);
}

void loop() {
  // 循环内容
}

6. 检查显示屏型号

• 确认你使用的ST7735S是哪种版本（如ST7735R、ST7735S）。
• 不同版本的初始化命令略有不同，需对应修改。

---

三、常见错误代码参考

| 错误类型 | 原因 | 解决方案 | |----------|------|----------| | 白屏 | SPI未正确初始化 | 检查SPI引脚和代码 | | 无显示 | 初始化失败 | 使用标准初始化代码 | | 背光不亮 | LED引脚未接 | 检查背光供电 | | 通信失败 | 引脚冲突或配置错误 | 检查SPI配置 |

---

四、修改后的代码示例（基于TFT_eSPI）

#include <TFT_eSPI.h>
#include <SPI.h>

// 定义显示屏引脚（根据实际接线修改）
#define TFT_CS    16
#define TFT_DC    15
#define TFT_RST   17

TFT_eSPI tft = TFT_eSPI();

void setup() {
  Serial.begin(115200);
  Serial.println("Starting...");

  tft.init();
  tft.fillScreen(TFT_BLACK); // 填充黑色
  tft.setTextSize(2);
  tft.setTextColor(TFT_WHITE);
  tft.setCursor(0, 0);
  tft.println("Hello, ST7735S!");
}

void loop() {
  // 可添加绘图代码
}

---

五、总结

关键点：

• 确认SPI引脚正确且无冲突。
• 使用适合ESP32-C3的驱动库（如TFT_eSPI）。
• 检查显示屏型号和初始化命令是否匹配。
• 添加串口调试信息，定位程序执行位置。

如果你能提供具体的代码和接线方式，我可以进一步帮你分析问题所在。
