关于NE555简易抽奖机的疑问

Question

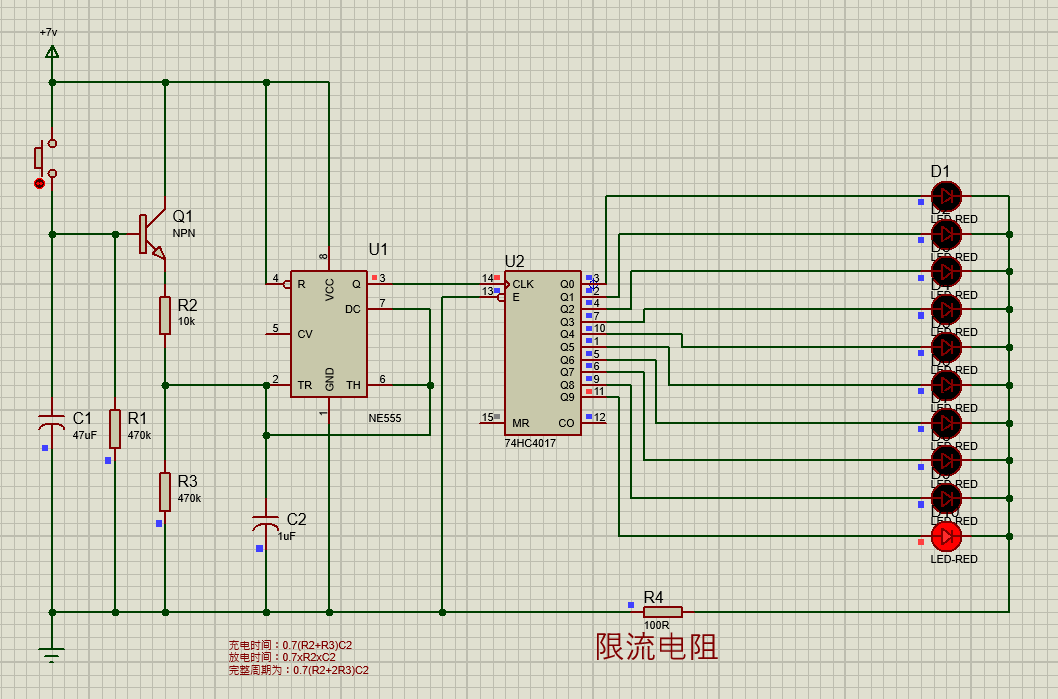

如图: 这是一个简易的抽奖机； 在按下按钮后R 1和C 1并联的延时电路让NPN持续导通，这个导通时长怎么计算，我从0 V充电再放电到0.7v的时候三极管截止，花的时间不是应该是40s吗? 实际上按下按钮到出结果花的时间粗略估计在7 S左右。还有LED的闪烁频率远快于1/0.7（R 2+2 R 3）C2这是为什么，是我哪里算错了，求解答(刚学555和数模电)

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你提出的问题涉及NE555定时器在抽奖机中的应用，以及对延时电路和LED闪烁频率的理解。下面我将从原理分析、计算公式、实际现象解释、可能的误差原因等方面详细解答，并给出解决方案。

---

一、NE555在抽奖机中的基本原理

NE555是一个经典的定时器芯片，可以用于构建**单稳态（Monostable）或多谐振荡器（Astable）**电路。根据你的描述，这个抽奖机应该使用的是 单稳态模式。

单稳态模式工作原理：

• 当按下按钮（触发输入低电平）时，NE555输出高电平。
• 输出高电平持续一段时间后自动恢复为低电平，这段时间由外部电阻和电容决定。

---

二、延时时间的计算

你提到的 R1 和 C1 并联的延时电路让 NPN 持续导通，这说明你在使用 NE555 的 单稳态模式，并且通过一个 NPN 晶体管控制 LED 的亮灭。

延时时间公式（单稳态模式）：

$$ T = 1.1 \times R \times C $$

其中：

• $ T $ 是输出高电平的持续时间（单位：秒）
• $ R $ 是外部电阻（单位：欧姆）
• $ C $ 是外部电容（单位：法拉）

你提到的 “从0V充电再放电到0.7V的时候三极管截止”，其实这个描述是不准确的。NE555的单稳态模式中，电容会从0V开始充电，直到达到2/3 Vcc（约0.67 Vcc），此时输出自动恢复为低电平。

所以正确的公式应为：

$$ T = 1.1 \times R \times C $$

---

三、你提到的延时时间不符的原因

你说：“我从0 V充电再放电到0.7v的时候三极管截止，花的时间不是应该是40s吗？但实际上按下按钮到出结果花的时间粗略估计在7 S左右。”

问题分析：

1. 你误用了0.7V作为判断点

   • 实际上，在单稳态模式下，电容是充电到 2/3 Vcc（约为0.67 Vcc）才会触发输出关闭。
   • 所以如果你的电源电压是5V，那么电容需要充到 约3.3V 才能触发输出关闭。

2. 你可能混淆了充电和放电过程

   • 在单稳态模式中，电容是充电而不是放电，当输出为高电平时，电容被充电；当输出变低时，电容可能被放电（取决于电路设计）。

3. 可能 R1 或 C1 的值不对

   • 如果你计算出的 T 是 40s，但实际只用了 7s，那可能是 R1 或 C1 的值与你假设的不同。

---

四、LED闪烁频率的问题

你提到：“LED的闪烁频率远快于 1/0.7(R2+2R3)C2”，这表明你可能在使用 NE555 构建 多谐振荡器（Astable mode）来控制 LED 闪烁。

多谐振荡器的频率公式：

$$ f = \frac{1.44}{(R_2 + 2R_3) \times C_2} $$

你提到的 “1/0.7” 是错误的，正确公式是 1.44 / (R2 + 2R3) * C2。

可能原因：

• 你可能把公式写错了（例如用 0.7 替代了 1.44）。
• 你可能误用了 R2 或 C2 的值。
• LED 的闪烁频率还受其他因素影响，比如驱动方式、负载等。

---

五、解决方案（有序列表）

1. 确认电路模式

   • 确定你是使用 单稳态模式 还是 多谐振荡器模式，并检查电路连接是否正确。

2. 重新计算延时时间

   • 使用公式 $ T = 1.1 \times R \times C $，确保 R 和 C 的值与你实际使用的相符。

3. 检查电容充电过程

   • 在单稳态模式中，电容是充电到 2/3 Vcc（不是 0.7V）才触发输出关闭。

4. 修正 LED 频率计算公式

   • 正确公式应为：
     $$ f = \frac{1.44}{(R_2 + 2R_3) \times C_2} $$
     不要使用 0.7 替代 1.44。

5. 验证元件值

   • 使用万用表测量 R1、R2、R3 和 C1、C2 的实际值，确保它们与标称值一致。

6. 检查电路连接

   • 确保所有元件正确焊接，没有短路或断路。

---

六、示例代码（如果涉及微控制器）

如果你的抽奖机使用了微控制器（如 Arduino），你可以参考以下代码实现类似功能：

// Arduino 示例代码：模拟抽奖机逻辑
const int buttonPin = 2;    // 按钮引脚
const int ledPin = 13;      // LED 引脚
unsigned long startTime;

void setup() {
  pinMode(buttonPin, INPUT_PULLUP);
  pinMode(ledPin, OUTPUT);
}

void loop() {
  if (digitalRead(buttonPin) == LOW) {  // 按钮被按下
    startTime = millis();              // 记录开始时间
    digitalWrite(ledPin, HIGH);        // 点亮 LED
    delay(7000);                       // 延时 7 秒
    digitalWrite(ledPin, LOW);         // 关闭 LED
  }
}

注意：以上代码只是一个示例，具体逻辑需根据实际硬件调整。

---

七、总结

| 问题 | 原因 | 解决方案 | |------|------|----------| | 延时时间不符 | 误用 0.7V 作为判断点 | 使用 2/3 Vcc 作为判断点，重新计算 T = 1.1RC | | LED 闪烁频率异常 | 公式错误或参数错误 | 使用正确公式 $ f = 1.44/(R2 + 2R3)C2 $ | | 电路连接问题 | 元件值或连接错误 | 检查所有元件值和电路连接 |

---

如果你能提供具体的电路图或元件参数，我可以进一步帮你分析。希望这些内容对你理解 NE555 抽奖机有帮助！
