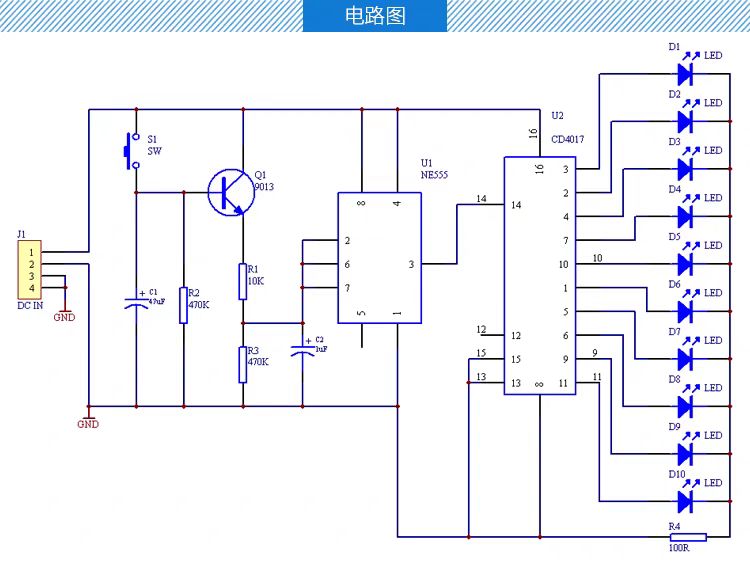

关于NE555抽奖机的疑惑

Question

为什么267脚要接在一起?他们的震荡频率怎么算?
刚学555看了半天也不觉得是正常的555接法

Answer 1

2/6/7脚接一起是抽奖机这个555电路的简化设计，本质还是非稳态振荡，把触发、阈值、放电端绑一块，让电容充放电能直接同步控制这三个脚，省元件还能配合开关/三极管实现启停，适配抽奖机的流水灯闪烁需求。

震荡频率核心还是套555非稳态的近似公式：**f≈1.43/[(R充+2R放)×C]**，这个电路里因为三极管会短接部分电阻，按实际参与充放电的电阻值代就行，比如按下开关三极管导通，会少一个电阻，频率就变快，灯闪得更急，符合抽奖机的效果。

看着和标准接法不一样，就是因为为了抽奖机的实用需求改了，标准接法是分开接电阻电容控阈值，这个直接短接三脚简化了，还加了三极管/开关来调频率，专门适配驱动抽奖的数码管/LED流水灯，不是常规的通用接法，所以看着陌生。
