workbench beam单元疲劳分析

Question

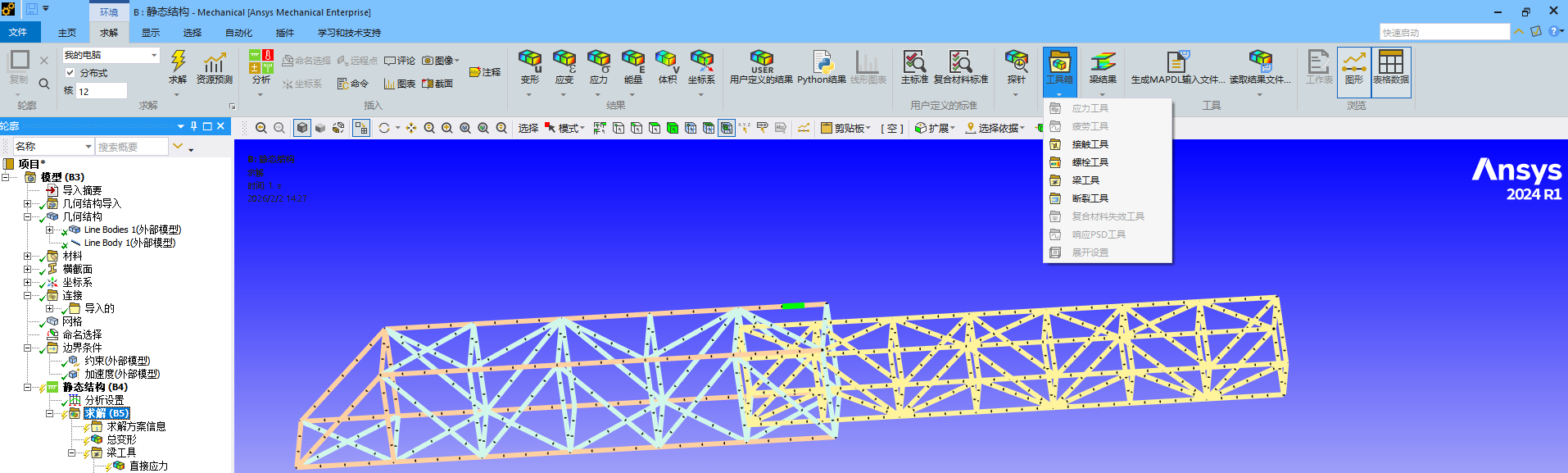

workbench进行疲劳分析，工具箱是黑的，钢架结构，单元类型是beam，研一小白，2024版软件

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

在使用 ANSYS Workbench 进行 Beam 单元的疲劳分析 时，遇到“工具箱是黑的”或无法进行疲劳分析的问题，通常是因为以下几个原因：

---

✅ 问题分析

1. 单元类型不支持疲劳分析

   • Beam 单元（如 BEAM188、BEAM189） 在 ANSYS 中虽然可以用于结构分析，但它们默认不支持疲劳分析。
   • 疲劳分析需要的是连续体单元（Solid/Shell/2D Plane），因为疲劳分析依赖于应力集中、材料特性等更复杂的参数。

2. 疲劳分析模块未正确启用

   • 如果你没有正确激活 Fatigue Module 或 Advanced Fatigue Tool，则工具箱会显示为灰色或黑色。

3. 模型未定义材料属性或载荷

   • 疲劳分析需要明确的材料 S-N 曲线、载荷谱等信息。如果这些信息缺失，工具箱可能无法正常工作。

4. 版本兼容性问题

   • 2024 版本中某些功能可能有变化，建议查看官方文档确认是否支持 Beam 的疲劳分析。

---

✅ 解决方案

1. 更换为连续体单元

• 将 Beam 单元替换为 Solid 或 Shell 单元，这是进行疲劳分析的前提。
• 推荐做法：
  • 使用 Shell 元素（如 SHELL181） 或 Solid 元素（如 SOLID185）。
  • 对于钢架结构，可采用 Shell 元素 来模拟梁结构，同时保证网格质量。

*Note: 以下为简化示例，实际需根据几何建模调整*
! 创建壳体模型
ET,1,SHELL181
! 定义厚度
SECTYPE,1,BEAM,1,THICK,0.01

2. 启用疲劳分析模块

• 打开 Workbench，进入 Fatigue Analysis 模块：

  • 在 Project Schematic 中，右键点击你的模型（如 Static Structural），选择 Insert > Fatigue Analysis。
  • 选择合适的疲劳分析方法（如 Miner’s Rule、Cycle Counting 等）。

• 如果工具箱仍是黑色，请检查：

  • 是否已安装 Fatigue Module 或 Advanced Fatigue Tool。
  • 是否在 Mechanical 模块中完成了静力学分析，并生成了结果文件（如 .dbs 文件）。

3. 设置材料属性和载荷

• 材料属性：

  • 在 Engineering Data 中定义材料的 S-N 曲线（Stress-Life Curve）。
  • 如果没有现成数据，可手动输入曲线点（如 10^6 cycles 对应的疲劳极限）。

• 载荷设置：

  • 在 Static Structural 模块中施加周期性载荷（如交变力、位移等）。
  • 确保载荷已保存为 Load Step 或 Time History。

4. 导出结果并进行疲劳分析

• 在 Static Structural 中完成分析后，导出结果文件（如 .rdb）。
• 在 Fatigue Analysis 模块中，导入该文件并选择疲劳分析方法。
• 设置 Number of Cycles、Load Spectrum 等参数。

---

✅ 示例代码（简化的 Mechanical APDL 脚本）

! 定义材料
MP,EX,1,210e3      ! 弹性模量 (GPa)
MP,PRXY,1,0.3       ! 泊松比

! 定义壳体单元
ET,1,SHELL181
SECTYPE,1,BEAM,1,THICK,0.01

! 创建节点和单元（此处仅为示意）
N,1,0,0,0
N,2,1,0,0
E,1,2

! 施加载荷
F,1,FY,-1000

! 静力学求解
SOLVE

! 保存结果
SAVE,MyModel

---

✅ 总结

| 问题 | 原因 | 解决方法 | |------|------|----------| | 工具箱是黑的 | Beam 单元不支持疲劳分析 | 更换为 Shell/Solid 单元 | | 无法进行疲劳分析 | 缺少材料属性或载荷 | 设置 S-N 曲线和周期性载荷 | | 功能未启用 | 未激活 Fatigue 模块 | 插入 Fatigue Analysis 模块并配置 |

---

📌 重点提示（加粗部分）

• Beam 单元不支持疲劳分析，必须使用 Shell 或 Solid 单元。
• 疲劳分析需要 S-N 曲线和载荷谱，不能仅靠静力学分析。
• 确保 Fatigue 模块已激活，否则工具箱会失效。

---

如果你能提供具体的模型截图或错误提示，我可以进一步帮你定位问题。希望以上内容对你有所帮助！
