Labview报错已连接两个不同类型的接线端

Question

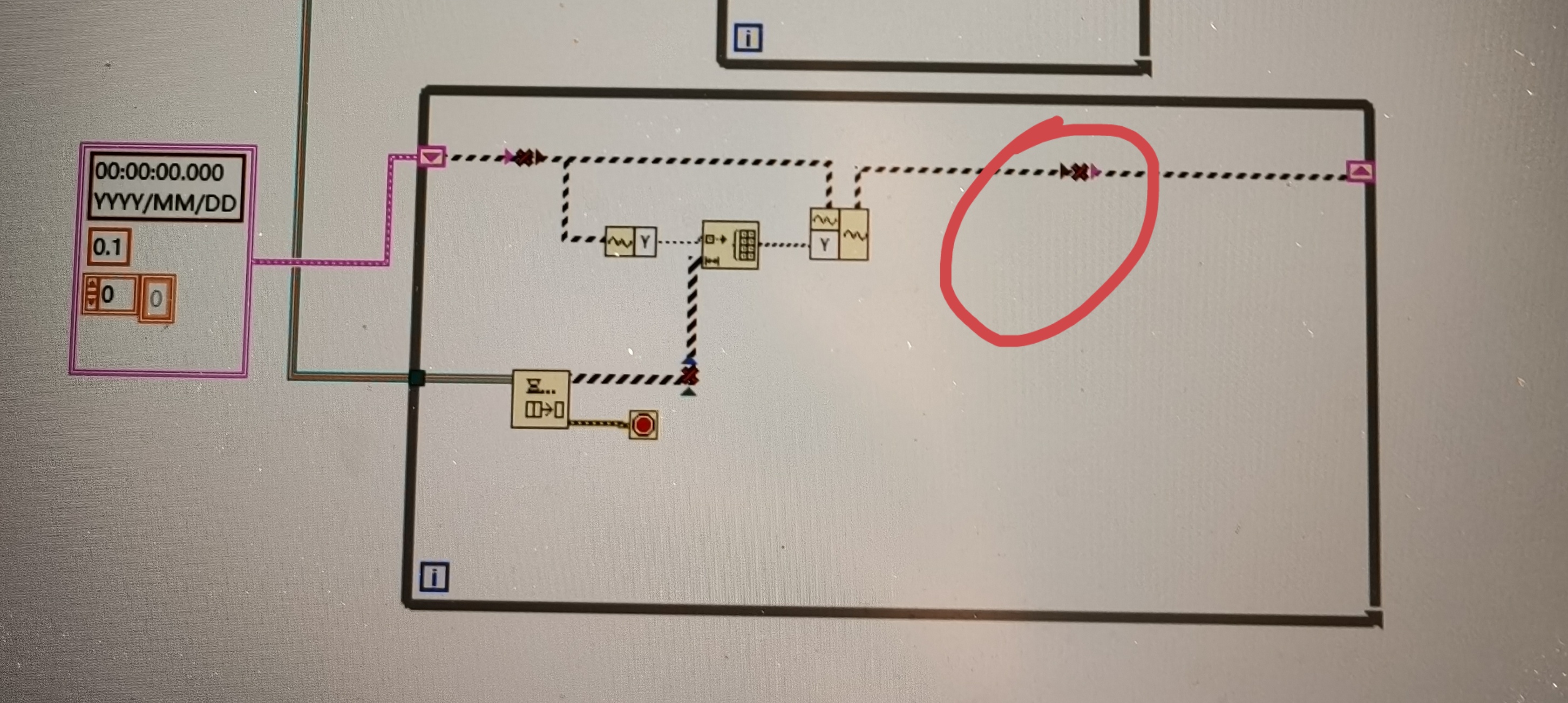

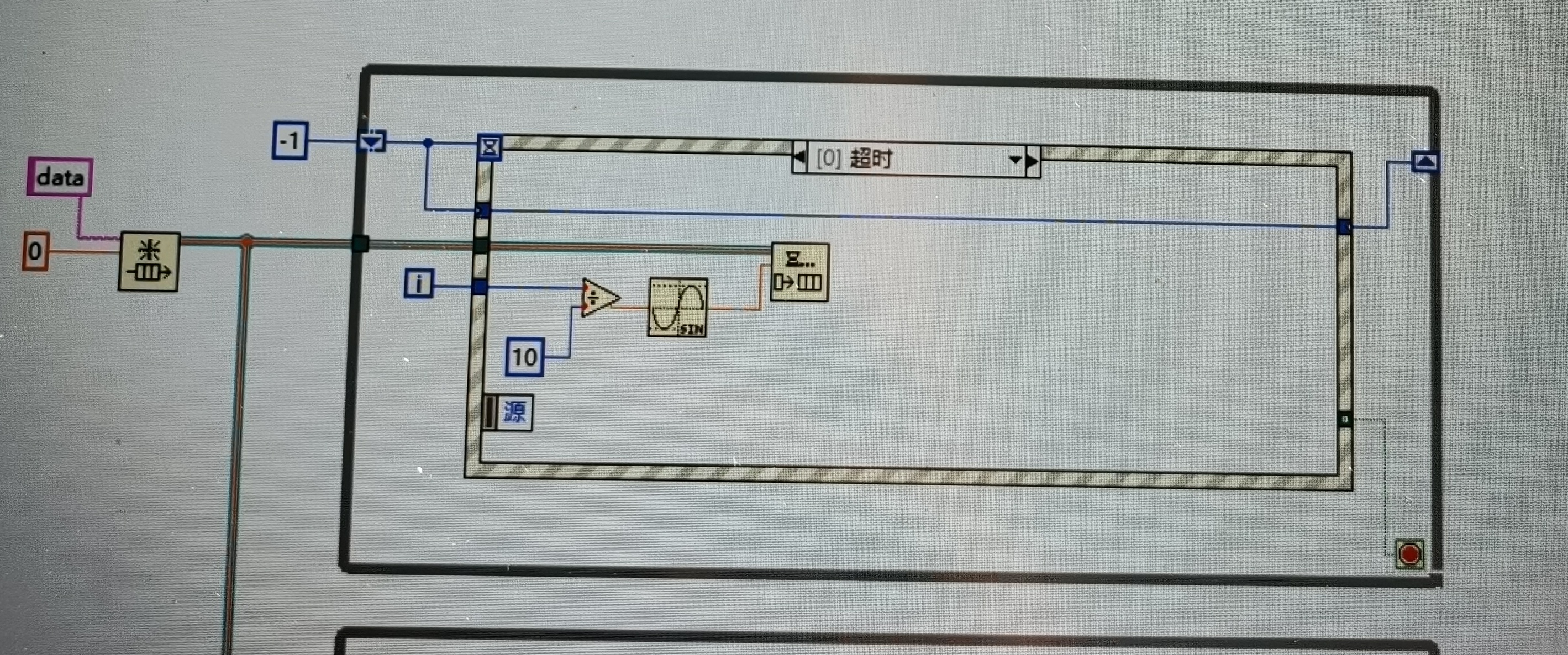

Labview程序框图是一个对数据生成正弦波形图的队列消息处理器例子，第一张图是数据入队，第二张图是出队进行波形分析，第三张图是我自己画的程序框图，几根粗虚线地方都在报错“已连接两个不同类型的接线端，数据源的类型是波形（DBL），数据接收端的类型是簇3”。

说明：图一图二是源程序框图图片；图3是我自己照样子生产的，外面是一个簇（时间标识常量，DBL，DBL数组）。图二（原程序）红色框不知道是什么控件，在图3中把它当成了初始化数组控件（很像，但不完全一样）
问题：
1 图二（原程序）红色方框里面那个控件是什么? 图3中把它当成了初始化控件数组了。
2 报错“数据源的类型是波形（DBL），数据接收端的数据是簇3”，怎么修改程序框图?

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

根据你提供的描述，以下是针对两个问题的详细解答和解决方案：

---

问题1：图二（原程序）红色方框里面的控件是什么？

答案：
红色方框中的控件是 “队列”控件（Queue Control），它用于 LabVIEW 的 消息队列机制。在 LabVIEW 中，队列是一种线程安全的数据结构，常用于多个线程之间传递数据或消息。

• 在你的例子中，这个队列可能用于将生成的正弦波数据发送到另一个线程进行处理。
• 你将其误认为是“初始化数组控件”，这是不准确的。虽然它们的外观可能相似，但功能完全不同。

说明：

• 队列控件通常显示为一个带有“Q”的图标，内部可以设置为“生产者”或“消费者”模式。
• 如果你误用了其他控件（如数组控件），就会导致类型不匹配的问题。

---

问题2：报错“已连接两个不同类型的接线端，数据源的类型是波形（DBL），数据接收端的类型是簇3”，怎么修改程序框图？

原因分析：
你尝试将一个 波形（Waveform, DBL） 类型的数据，连接到了一个 簇（Cluster） 类型的输入端口上，这会导致类型不匹配错误。

---

解决方案：

步骤一：理解数据类型

• 波形（Waveform） 是 LabVIEW 中的一种复合数据类型，包含：
  • 时间戳（Time Stamp）
  • 数值数组（Double Array）
  • 可选的单位、标签等
• 簇（Cluster） 是一种自定义数据结构，由多个不同类型的数据组成。

你当前的程序中，可能将波形直接连接到了一个簇类型的控件，导致类型不一致。

---

步骤二：修改程序框图

目标：

将波形数据正确地放入簇中，而不是直接连接。

解决方案：

1. 使用“拆解簇”（Unbundle）函数 将簇拆分为各个部分。
2. 使用“构建簇”（Bundle）函数 将波形数据重新打包为簇。

---

修改后的代码逻辑示例：

[数据入队] → [生成正弦波] → [拆解波形] → [构建簇] → [出队]

或者：

[数据入队] → [生成正弦波] → [创建簇] → [出队]

---

具体操作步骤：

1. 在程序框图中找到簇控件（即图3中红色方框内的控件）。

2. 右键点击簇控件，选择 “创建→新建簇” 或 “编辑簇”。

3. 确认簇的结构，确保它包含以下元素：

   • 时间标识（例如字符串或时间戳）
   • 一个 Double 数组（代表波形数据）
   • 一个 Double 值（如幅值、频率等）

4. 将波形数据拆解成其组成部分：

   • 使用 “拆解波形”（Unbundle by Name） 函数。
   • 拆解出 数值数组 和 时间戳。

5. 将这些数据组合成簇：

   • 使用 “构建簇”（Bundle） 函数。
   • 将时间戳、数值数组和其他参数放入簇中。

6. 将簇数据传入队列（即图3中被误用的“初始化数组控件”）。

---

示例代码片段（LabVIEW 程序框图逻辑）：

假设你有一个波形信号 wave，你想将其放入一个簇中：

• 波形拆解：

  wave → Unbundle by Name → [timeStamp, dataArray]


• 构建簇：

  timeStamp, dataArray → Bundle → cluster


• 将簇放入队列：

  cluster → Queue (Producer) → [出队]


---

总结：

| 问题 | 解答 | |------|------| | 1. 图二红色框内控件是什么？ | 是一个 队列控件（Queue Control），用于多线程通信。 | | 2. 报错“已连接两个不同类型的接线端”如何解决？ | 使用“拆解波形”和“构建簇”函数，将波形数据正确打包为簇类型后再连接。 |

---

关键点强调：

• 不要直接将波形数据连接到簇控件，必须通过 拆解和构建 来完成类型转换。
• 队列控件 是线程间通信的重要工具，不能随意替换为数组控件。
• 簇的结构 必须与程序需求一致，否则会导致数据丢失或类型错误。

如果你能提供图3的截图或更详细的程序框图信息，我可以进一步帮你定位具体错误位置并给出更精确的修改建议。
