CubMX写程序stlink下载出错

Question

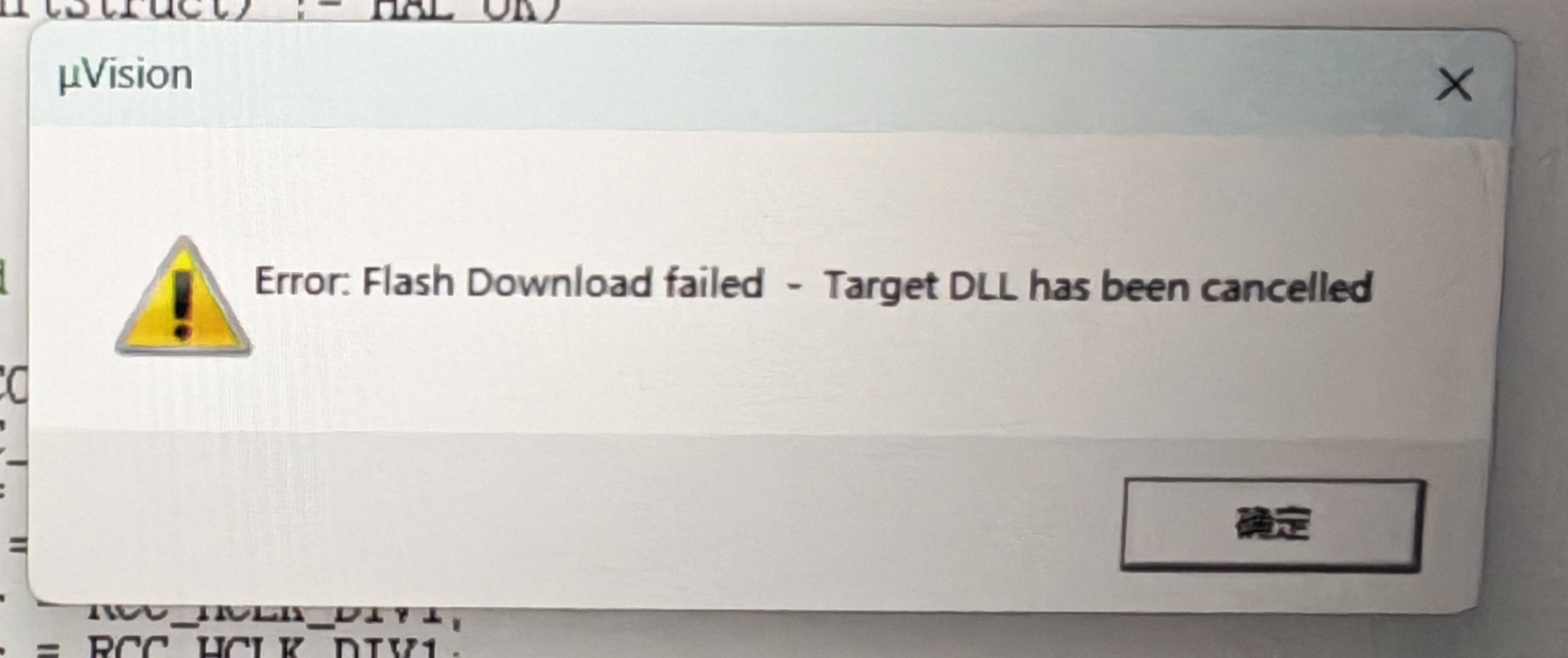

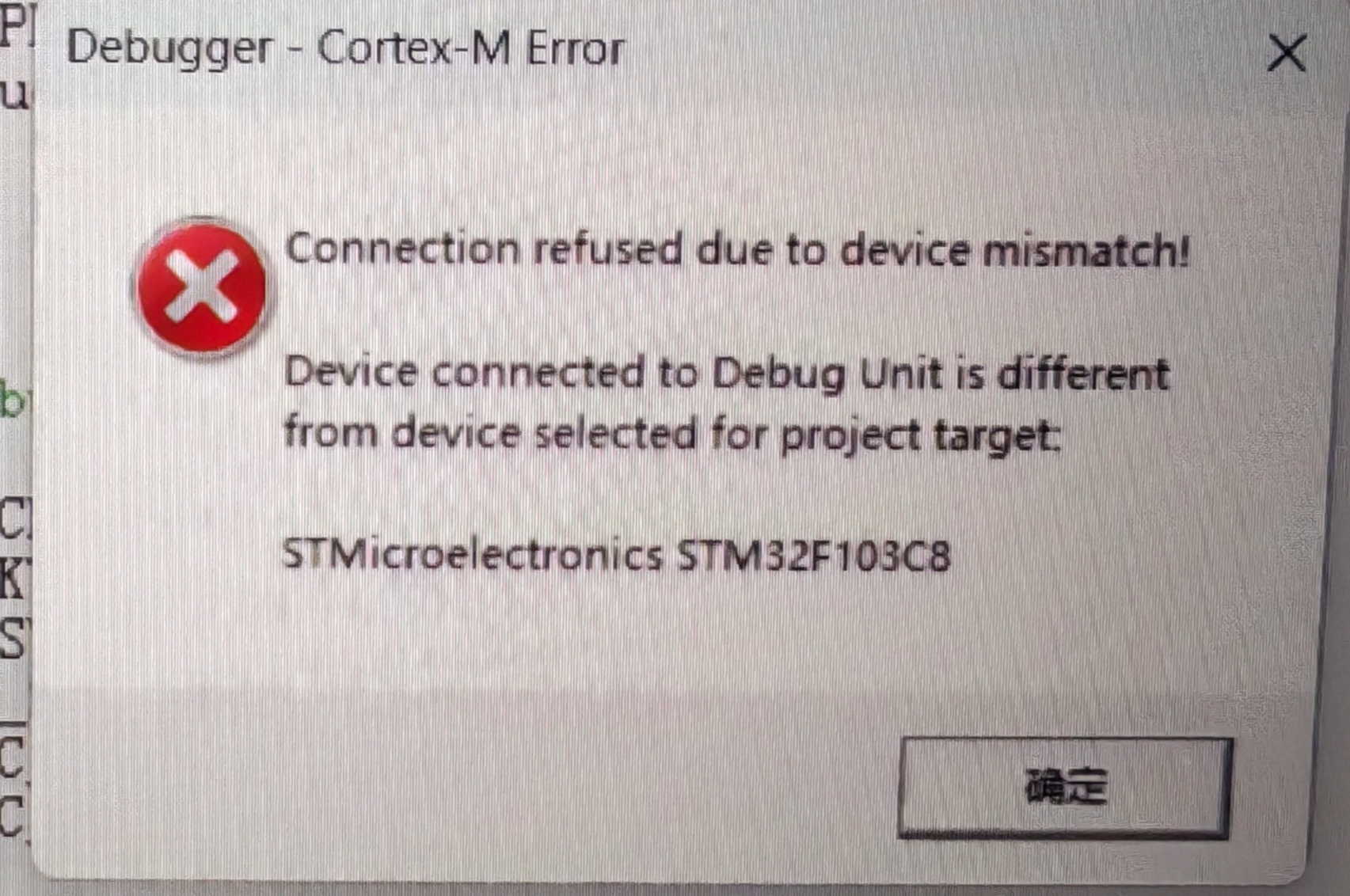

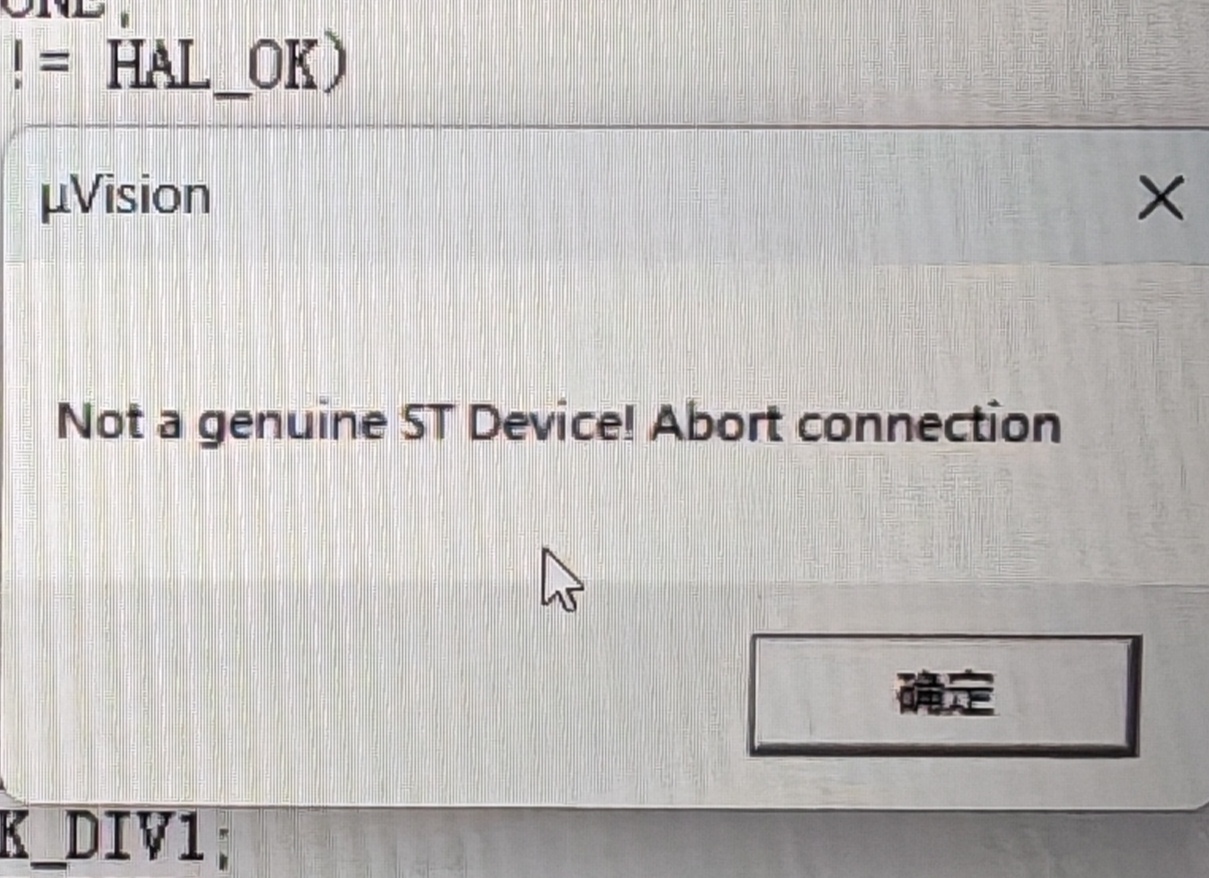

今天我用CubMX写程序stlink下载程序然后就弹出了这样的提示，有没有人知道怎么解决的

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你提到在使用 STM32CubeMX 编写程序并通过 ST-Link 下载时出现错误，这可能是由多种原因引起的。以下是一些常见的原因及对应的解决方案，我会详细说明并用 加粗 标注重点部分。

---

一、常见问题及解决方法

1. ST-Link连接问题

重点：确保ST-Link与开发板正确连接，并且驱动已安装。

• 检查USB线是否插好，是否有松动。
• 确保ST-Link的LED灯是否正常（通常为绿色）。
• 在设备管理器中查看是否有“ST-Link”或“STM32 Virtual COM Port”等设备。
• 如果没有识别到，尝试重新安装 ST-Link驱动 或更换USB接口。

建议： 可以通过 ST 官方提供的 ST-Link Utility 工具测试 ST-Link 是否能正常工作。

---

2. MCU处于调试模式或被锁定

重点：确认MCU是否处于调试模式或被锁定，导致无法下载。

• 有些MCU（如STM32F1系列）如果未正确配置，可能会进入 “Read Protection” 模式，导致无法编程。
• 你可以通过 ST-Link Utility 进行 “Mass Erase” 来解锁芯片。

代码示例（仅用于理解）：

// 如果你在CubeMX中配置了调试保护，请在代码中添加以下内容
// 但一般不推荐直接修改，应通过工具操作

---

3. CubeMX生成代码配置错误

重点：检查CubeMX生成的代码是否与实际硬件匹配。

• 确认 Clock Configuration 是否正确。
• 检查 GPIO引脚配置 是否与实际电路一致（例如SWDIO、SWCLK是否接对）。
• 确保 System Core Clock 设置正确（如72MHz或180MHz）。

建议： 在 CubeMX 中点击 “Generate Code” 前，仔细检查所有配置项。

---

4. 烧录工具选择错误

重点：确保使用正确的烧录工具（如ST-Link）。

• 在 STM32CubeIDE 或 Keil 中，确保烧录工具选择为 ST-Link 而不是其他工具。
• 在 STM32CubeIDE 中，可以前往 Run > Debug Configurations，选择对应的调试器。

---

5. Flash 写保护

重点：检查 Flash 是否被写保护。

• 有些MCU（如STM32F4系列）可能启用了 Flash 写保护，导致无法下载。
• 你需要在 CubeMX 中禁用 Flash 写保护，或者使用 ST-Link Utility 执行 “Erase Flash”。

---

6. 固件版本不兼容

重点：确保使用的 ST-Link 固件是最新版本。

• 使用 ST-Link Utility 打开 ST-Link，查看其固件版本。
• 如果不是最新版本，可通过 ST-Link Utility 更新固件。

---

二、逐步排查步骤（有序列表）

1. 检查物理连接

   • 确保 ST-Link 正确连接到目标板和电脑。
   • 确保 USB 线无损坏，尝试换一根线。

2. 检查驱动安装

   • 打开设备管理器，查看是否有 ST-Link 设备。
   • 如果没有，尝试重新安装 ST-Link 驱动。

3. 使用 ST-Link Utility 测试

   • 打开 ST-Link Utility，连接到 MCU。
   • 尝试读取芯片信息，看是否能正常识别。

4. 检查 CubeMX 配置

   • 确认 SWD 接口是否启用。
   • 确保系统时钟、GPIO、时钟树等配置正确。

5. 执行 Flash 擦除

   • 使用 ST-Link Utility 执行 “Mass Erase”，清除原有程序。

6. 更新 ST-Link 固件

   • 打开 ST-Link Utility，检查固件版本。
   • 如果不是最新版本，更新固件。

7. 尝试其他 IDE 或工具

   • 如果使用 STM32CubeIDE，尝试切换到 Keil 或 IAR。
   • 或者使用 STM32CubeProgrammer 直接下载程序。

---

三、代码修改建议（如有需要）

如果你在使用 STM32CubeIDE 并且下载失败，可以尝试在 main.c 中添加以下代码，帮助调试：

#include "stdio.h"
#include "stm32f4xx_hal.h"

UART_HandleTypeDef huart2;

void SystemClock_Config(void);
static void MX_GPIO_Init(void);
static void MX_USART2_UART_Init(void);

int main(void)
{
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();
    MX_USART2_UART_Init();

    // 添加串口输出，便于调试
    char *msg = "STM32 Boot...\n";
    HAL_UART_Transmit(&huart2, (uint8_t*)msg, strlen(msg), 1000);

    while (1)
    {
        // 主循环
    }
}

注意： 请根据你的具体型号调整 UART 配置。

---

四、总结

重点：ST-Link 下载出错通常是由于连接、驱动、配置或固件问题引起。

建议按以下顺序处理：

1. 检查物理连接和驱动；
2. 使用 ST-Link Utility 测试；
3. 检查 CubeMX 配置；
4. 擦除 Flash 并重新下载。

如果仍有问题，建议提供具体的错误提示截图，我可以进一步帮你分析。

希望这些信息对你有帮助！如果还有其他问题，欢迎继续提问。
