关于华为路由器和交换机的问题

Question

关于华为路由器和交换机的问题

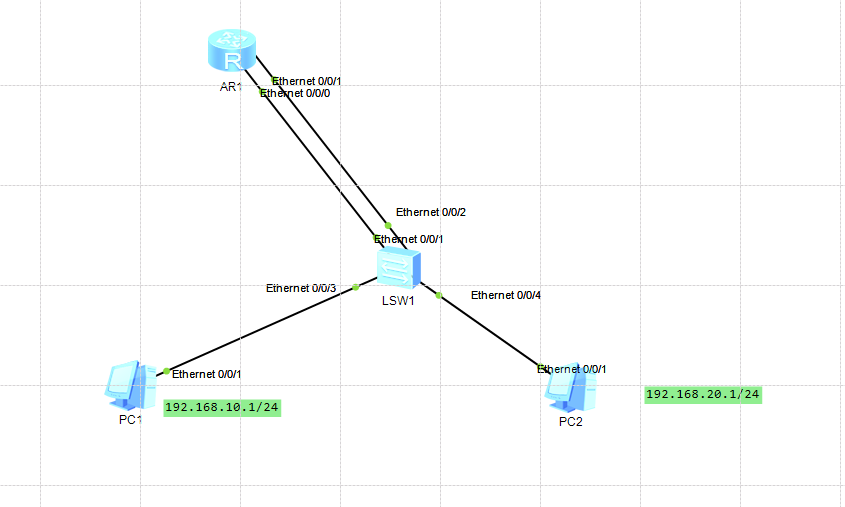

拓扑结构如下

路由器的配置如下

[Huawei]dis current-configuration
[V200R003C00]
#
 snmp-agent local-engineid 800007DB03000000000000
 snmp-agent
#
 clock timezone China-Standard-Time minus 08:00:00
#
portal local-server load portalpage.zip
#
 drop illegal-mac alarm
#
vlan batch 10 20
#
 set cpu-usage threshold 80 restore 75
#
aaa
 authentication-scheme default
 authorization-scheme default
 accounting-scheme default
 domain default
 domain default_admin
 local-user admin password cipher %$%$K8m.Nt84DZ}e#<0`8bmE3Uw}%$%$
 local-user admin service-type http
#
firewall zone Local
 priority 15
#
interface Vlanif10
 ip address 192.168.10.254 255.255.255.0
#
interface Vlanif20
 ip address 192.168.20.254 255.255.255.0
#
interface Ethernet0/0/0
 port link-type trunk
 port trunk allow-pass vlan 10
#
interface Ethernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 20
#
interface Ethernet0/0/2
#
interface Ethernet0/0/3
#
interface Ethernet0/0/4
#
interface Ethernet0/0/5
#
interface Ethernet0/0/6
#
interface Ethernet0/0/7
#
interface GigabitEthernet0/0/0
#
interface GigabitEthernet0/0/1
#
interface NULL0
#
user-interface con 0
 authentication-mode password
user-interface vty 0 4
user-interface vty 16 20
#
wlan ac
#
return

交换机配置命令如下

[Huawei]dis current-configuration
#
sysname Huawei
#
vlan batch 10 20
#
cluster enable
ntdp enable
ndp enable
#
drop illegal-mac alarm
#
diffserv domain default
#
drop-profile default
#
aaa
 authentication-scheme default
 authorization-scheme default
 accounting-scheme default
 domain default
 domain default_admin
 local-user admin password simple admin
 local-user admin service-type http
#
interface Vlanif1
#
interface MEth0/0/1
#
interface Ethernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10
#
interface Ethernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 20
#
interface Ethernet0/0/3
 port link-type access
 port default vlan 10
#
interface Ethernet0/0/4
 port link-type access
 port default vlan 20
#
interface Ethernet0/0/5
#
interface Ethernet0/0/6
#
interface Ethernet0/0/7
#
interface Ethernet0/0/8
#
interface Ethernet0/0/9
#
interface Ethernet0/0/10
#
interface Ethernet0/0/11
#
interface Ethernet0/0/12
#
interface Ethernet0/0/13
#
interface Ethernet0/0/14
#
interface Ethernet0/0/15
#
interface Ethernet0/0/16
#
interface Ethernet0/0/17
#
interface Ethernet0/0/18
#
interface Ethernet0/0/19
#
interface Ethernet0/0/20
#
interface Ethernet0/0/21
#
interface Ethernet0/0/22
#
interface GigabitEthernet0/0/1
#
interface GigabitEthernet0/0/2
#
interface NULL0
#
user-interface con 0
user-interface vty 0 4
#
return

配置完成之后

PC1能够ping通192.168.10.254和192.168.20.254，不能ping通192.168.20.1
PC2不能ping通192.168.20.254

这个是怎么回事？

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

根据您提供的信息，您的网络拓扑结构和配置中存在一些潜在的问题。以下是关键问题的分析与解决方案：

---

一、问题描述

• PC1 能够 ping 通 192.168.10.254（Vlanif10）和 192.168.20.254（Vlanif20），但不能 ping 通 192.168.20.1。
• PC2 不能 ping 通 192.168.20.254。

这表明：

• PC1 可以访问路由器的两个网关接口，但无法访问某个特定 IP（192.168.20.1）。
• PC2 无法访问路由器的 Vlanif20 接口。

---

二、可能原因分析

1. IP 地址分配或 VLAN 配置错误

• 检查 PC1 和 PC2 的 IP 地址是否属于正确的 VLAN。
• 如果 PC1 属于 VLAN10，而它尝试访问 VLAN20 中的设备（如 192.168.20.1），则需要确保路由器已正确配置了 VLAN 间的路由。

2. 交换机配置问题

• 在交换机上，Ethernet0/0/3 和 Ethernet0/0/4 是 Access 端口，分别被分配到 VLAN10 和 VLAN20。
• 但没有看到任何关于 VLAN20 内部通信的配置，或者是否有其他设备连接到了 VLAN20。

3. 路由器未启用 VLAN 间路由

• 当前路由器的配置中，只启用了 VLAN10 和 VLAN20 的 IP 地址，但没有启用 VLAN 间路由功能。
• 即使在路由器上设置了多个 VLAN 接口，如果未开启 IP 路由功能，VLAN 之间将无法通信。

4. 防火墙或 ACL 阻止通信

• 虽然当前配置中没有看到 ACL 或防火墙规则，但建议检查是否存在默认阻止策略。

---

三、解决方案

1. 启用 IP 路由功能

• 在路由器上启用 IP 路由功能是 VLAN 间通信的前提。

[Huawei]ip routing-enable

注意： 在华为设备中，ip routing-enable 是启用 IP 路由的命令，确保该命令已执行。

---

2. 检查 PC 的 IP 地址和子网掩码

• 确保 PC1 和 PC2 的 IP 地址和子网掩码与对应的 VLAN 网段匹配。
• 例如：
  • VLAN10: 192.168.10.x/24
  • VLAN20: 192.168.20.x/24

---

3. 检查交换机的 VLAN 分配

• 确认 Ethernet0/0/3 和 Ethernet0/0/4 是否正确分配到 VLAN10 和 VLAN20。
• 检查是否有其他设备连接到 VLAN20，并确认其 IP 地址是否为 192.168.20.1。

---

4. 检查 VLAN 间路由配置

• 确保路由器上的 VLAN 接口配置正确，且已启用 IP 路由。

---

5. 检查防火墙或 ACL 配置

• 如果有 ACL 或防火墙规则，请检查是否阻止了 VLAN20 的流量。

---

四、修改后的路由器配置示例

[Huawei]dis current-configuration
[V200R003C00]
#
 snmp-agent local-engineid 800007DB03000000000000
 snmp-agent
#
 clock timezone China-Standard-Time minus 08:00:00
#
portal local-server load portalpage.zip
#
 drop illegal-mac alarm
#
vlan batch 10 20
#
 set cpu-usage threshold 80 restore 75
#
aaa
 authentication-scheme default
 authorization-scheme default
 accounting-scheme default
 domain default
 domain default_admin
 local-user admin password cipher %$%$K8m.Nt84DZ}e#<0`8bmE3Uw}%$%$
 local-user admin service-type http
#
firewall zone Local
 priority 15
#
interface Vlanif10
 ip address 192.168.10.254 255.255.255.0
#
interface Vlanif20
 ip address 192.168.20.254 255.255.255.0
#
interface Ethernet0/0/0
 port link-type trunk
 port trunk allow-pass vlan 10
#
interface Ethernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 20
#
interface Ethernet0/0/2
#
interface Ethernet0/0/3
#
interface Ethernet0/0/4
#
interface Ethernet0/0/5
#
interface Ethernet0/0/6
#
interface Ethernet0/0/7
#
interface GigabitEthernet0/0/0
#
interface GigabitEthernet0/0/1
#
interface NULL0
#
user-interface con 0
 authentication-mode password
user-interface vty 0 4
user-interface vty 16 20
#
wlan ac
#
ip routing-enable  # 增加此行以启用 IP 路由
#
return

---

五、总结

| 问题 | 解决方案 | |------|----------| | 未启用 IP 路由 | 在路由器上执行 ip routing-enable | | VLAN 间通信失败 | 确保 VLAN 间路由已启用，并且 PC 的 IP 地址配置正确 | | 交换机配置错误 | 检查交换机的 VLAN 分配和端口配置 | | ACL 或防火墙限制 | 检查是否有 ACL 或防火墙规则阻止了 VLAN20 的流量 |

---

如果您能提供更多关于 PC1、PC2 的 IP 地址以及它们连接的端口信息，我可以进一步帮助您定位具体问题。
