调试TPA3255功放芯片，音频输出有尖刺异常

Question

最近遇到奇怪的现象，就是调试TPA3255功放芯片时，发现上面加金属散热片(散热片并没有碰到碰到电路部分)，或者金属散热片距离芯片很近，后级滤波后的音频信号带喇叭就会有异响，如果散热器离得远(大于10mm)，或者拿开散热器，短暂供电输出就不会有异响。

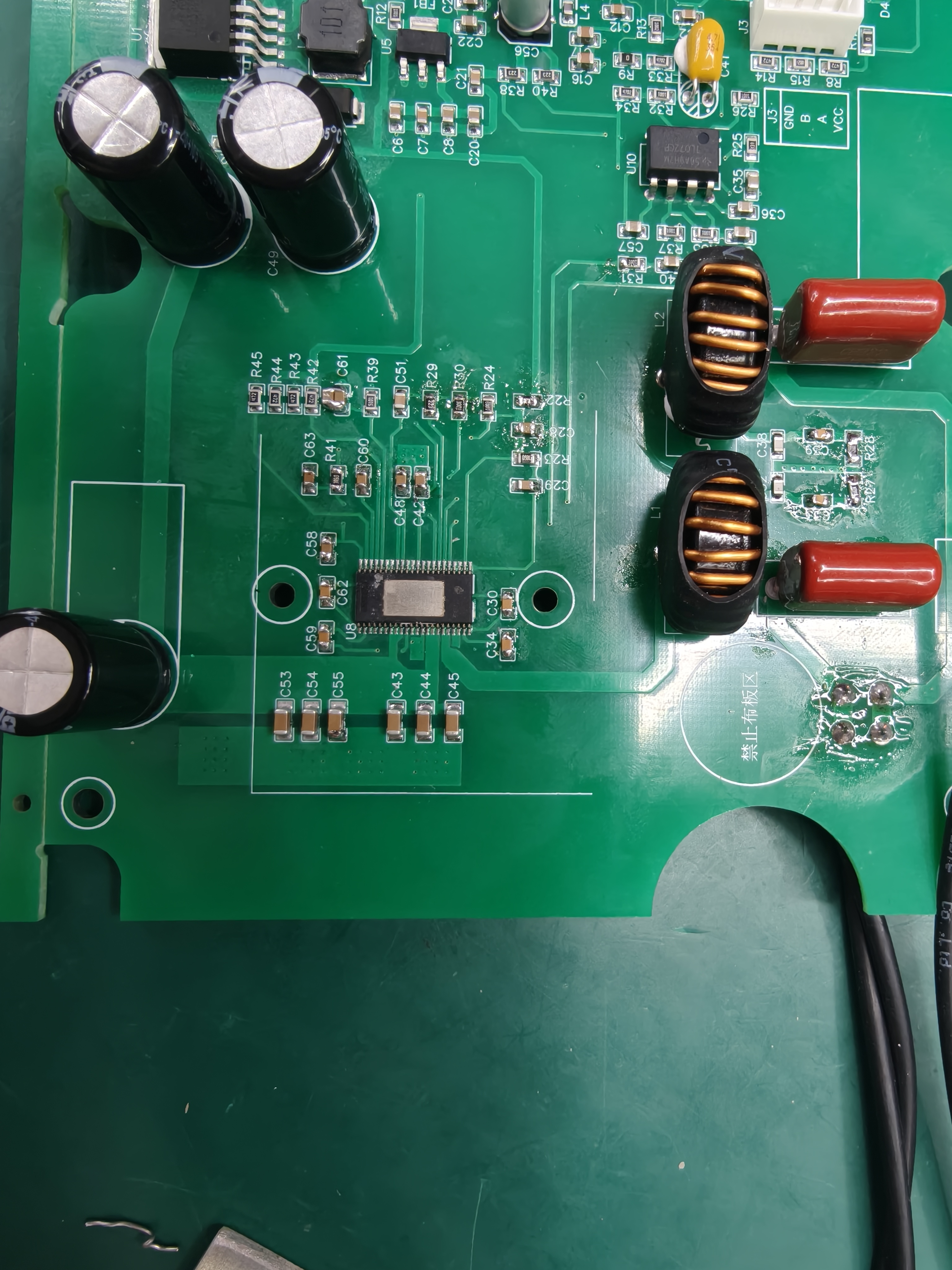

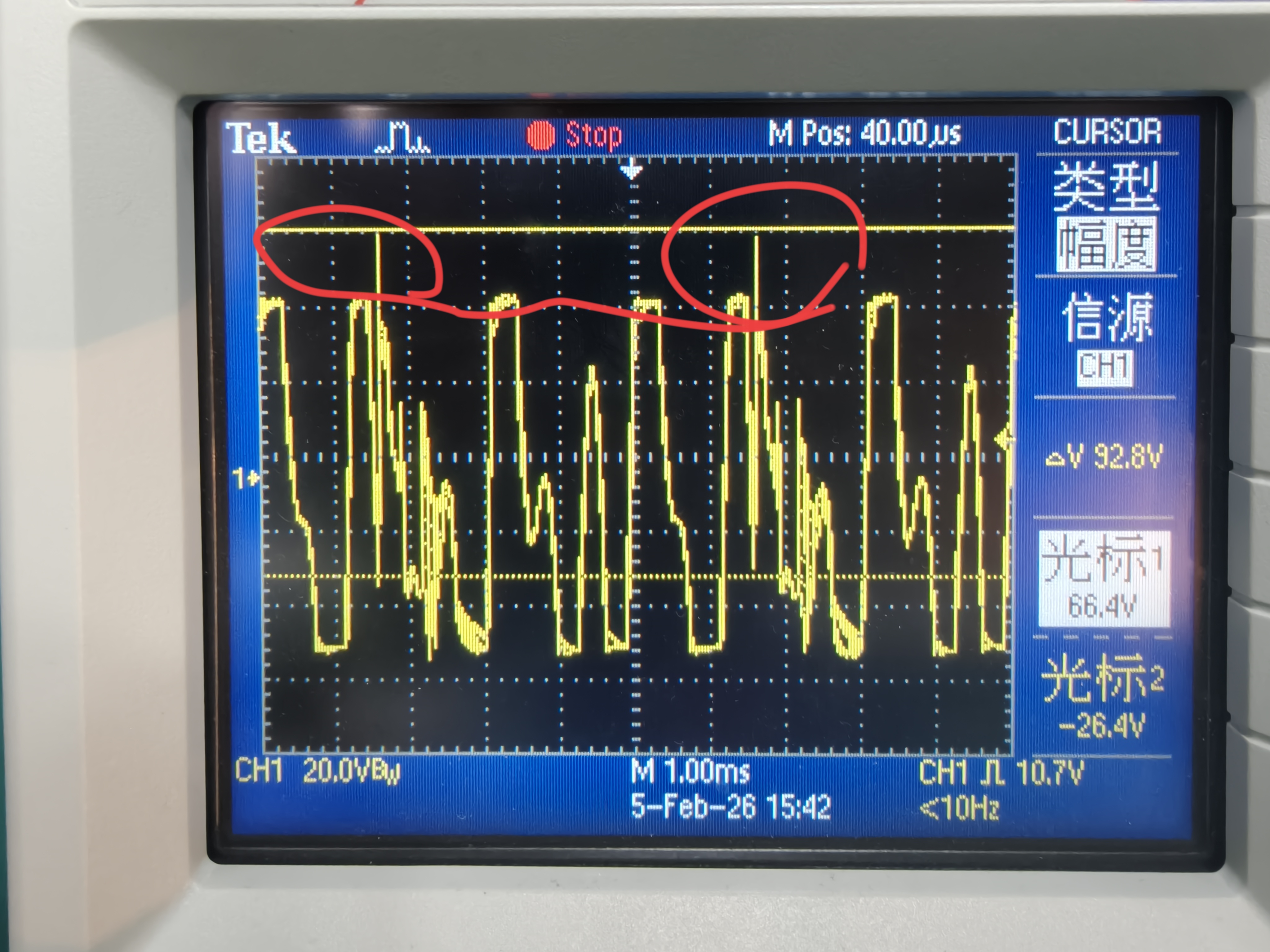

下图为有异响时的波形，还有功放芯片周围PCB布局。

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你描述的问题非常典型，TPA3255功放芯片在加装金属散热片后出现音频输出异常（尖刺、异响），这通常与电磁干扰（EMI）或热传导引起的电路不稳定有关。以下是详细的分析和解决方案：

---

一、问题原因分析

1. 金属散热片导致的电磁干扰（EMI）

   • 金属散热片本身是一个良好的导体，容易形成天线效应，在高频工作时会引入外部噪声。
   • 当散热片靠近芯片或PCB时，可能会通过电容耦合或磁感应方式将噪声引入到音频信号路径中。

2. 散热片与地平面之间的电位差

   • 如果散热片未正确接地或与PCB的地平面存在电位差，可能会引起地环路噪声，进而影响音频信号。

3. 散热片对芯片温度的影响

   • 虽然散热片有助于降温，但如果设计不当，可能导致局部温差过大，造成芯片内部参数波动，从而引发音频异常。

4. PCB布局问题

   • 根据你提供的PCB布局，可能存在信号回路不完整、电源去耦不足或滤波电容配置不合理等问题。

---

二、解决方案（详细步骤）

1. 检查并优化散热片的安装方式

• 避免直接接触芯片或敏感区域：确保散热片与芯片之间至少有 10mm以上距离，防止电容耦合。
• 使用绝缘垫片：在散热片与PCB之间加入绝缘材料（如硅胶垫），防止地环路噪声。
• 确保散热片良好接地：将散热片通过短而粗的走线连接到系统地，避免浮地。

重点建议： 散热片应与系统地相连，且不应靠近敏感模拟信号走线。

---

2. 优化PCB布局与布线

• 减少信号回路面积：确保音频信号路径尽可能短，远离电源线和开关节点。
• 合理布置电源去耦电容：
  • 在TPA3255的VDD引脚附近放置10μF陶瓷电容（靠近芯片）。
  • 在VDD和GND之间增加0.1μF电容用于高频去耦。
• 屏蔽敏感信号：在音频输入/输出区域使用屏蔽层或地线包围。

---

3. 检查电源稳定性与滤波

• 电源纹波过大：使用示波器检查供电电压是否稳定，是否有高频噪声。
• 添加LC滤波器：在电源输入端加装 LC滤波器（如100μH电感 + 10μF电容），进一步降低噪声。

---

4. 增强信号隔离与滤波

• 音频输入端增加RC低通滤波：例如使用 1kΩ电阻 + 10nF电容 组成滤波器，抑制高频干扰。
• 输出端增加RC滤波：在喇叭输出前加一个 100Ω电阻 + 10μF电容 的滤波网络，降低尖刺。

---

5. 使用示波器进行信号分析

• 观察输出波形：使用示波器查看音频输出是否存在高频尖峰、毛刺或失真。
• 对比散热片在/不在状态下的波形差异，判断是否为EMI干扰所致。

---

6. 热管理优化

• 避免局部过热：确保散热片能够均匀散热，避免芯片局部温度过高导致性能波动。
• 使用热仿真工具：如果条件允许，使用热仿真软件（如ANSYS）预测芯片温度分布，优化散热设计。

---

三、代码修改建议（如有）

如果你是通过MCU控制TPA3255，可以考虑以下优化：

// 示例：设置TPA3255的寄存器（假设使用I2C通信）
void configure_TPA3255() {
    // 设置增益、音量等参数
    write_i2c_register(TPA3255_ADDR, TPA3255_REGISTER_GAIN, 0x08); // 设置增益
    write_i2c_register(TPA3255_ADDR, TPA3255_REGISTER_MUTE, 0x00); // 取消静音

    // 添加延时，确保寄存器写入完成
    delay_ms(10);
}

// 音频信号处理函数（可添加滤波算法）
void process_audio_signal(float *input, float *output, int length) {
    for (int i = 0; i < length; i++) {
        output[i] = apply_filter(input[i]); // 自定义滤波函数
    }
}

重点建议： 在音频信号处理中添加数字滤波器（如低通滤波器）以进一步抑制高频噪声。

---

四、总结

| 问题点 | 解决方案 | |--------|----------| | EMI干扰 | 散热片与芯片保持距离，使用绝缘垫片，确保良好接地 | | 电源噪声 | 增加LC滤波，优化电源去耦电容 | | PCB布局问题 | 优化信号路径，减少回路面积，增加屏蔽 | | 热管理问题 | 合理布局散热结构，避免局部过热 |

---

如需进一步调试，建议使用示波器、频谱分析仪等工具进行信号分析，并结合热成像仪检查芯片温度分布。

如需提供具体PCB图或代码片段，我也可以帮助进一步分析。
