如何在cubit上快速选择想要的节点

Question

我是一名cubit的初级工程师

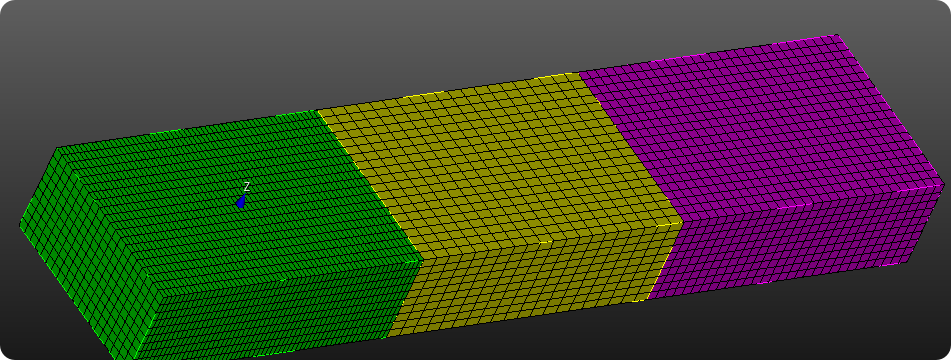

我现在遇到的问题如下，我需要选择模型内部快速地（非手动）选择这条线上间距0.6m的节点，获得其节点编号，我需要python的命令流

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

在Cubit中，你可以使用Python脚本来实现自动化选择特定条件下的节点。你提到的需求是：在一条线上，按间距0.6米快速选择节点，并获取其编号。

由于Cubit的Python API（也称为Scripting Interface）支持强大的节点和几何操作，我们可以利用以下步骤完成任务：

---

✅ 解决方案概述

1. 确定目标线段（Line）
2. 计算线段上所有节点的位置
3. 根据间距0.6m筛选节点
4. 获取符合条件的节点编号
5. 输出结果或进行后续处理

---

🔧 详细步骤说明

1. 获取目标线段

首先，你需要知道你要处理的是哪条线（Line）。你可以通过名称、ID 或其他方式来获取这条线。

# 假设线段的名称为 "my_line"
line = cubit.get_entity("line", "my_line")

或者通过ID：

line = cubit.get_entity("line", 1)

---

2. 获取线段上的所有节点

Cubit允许你通过几何对象（如线、面、体等）来获取相关的节点。

nodes_on_line = line.get_nodes()

这将返回一个包含所有与该线相连的节点的列表。

---

3. 计算节点位置并按间距筛选

我们需要遍历这些节点，计算它们之间的距离，然后按照间距0.6m筛选出符合要求的节点。

注意：间距0.6m指的是相邻节点之间的距离，而不是从起点开始的累计距离。

我们可以通过以下代码实现：

import math

selected_nodes = []
prev_node = None
for node in nodes_on_line:
    if prev_node is not None:
        # 计算两个节点之间的欧几里得距离
        dx = node.x - prev_node.x
        dy = node.y - prev_node.y
        dz = node.z - prev_node.z
        distance = math.sqrt(dx**2 + dy**2 + dz**2)

        if distance >= 0.6:  # 如果间距大于等于0.6米
            selected_nodes.append(node)
    prev_node = node

注意： 上述代码假设你希望每隔至少0.6米选一个节点，而不是严格每0.6米选一次。如果你需要严格按0.6米间隔选取，则需要更复杂的逻辑（如参数化线段并采样）。

---

4. 获取节点编号

Cubit中的每个节点都有一个唯一的编号，可以通过 .id() 方法获取：

node_ids = [node.id() for node in selected_nodes]
print("Selected Node IDs:", node_ids)

---

5. 输出或保存结果（可选）

你可以将结果写入文件或直接打印出来：

with open("selected_nodes.txt", "w") as f:
    for node_id in node_ids:
        f.write(f"{node_id}\n")

---

🧠 进阶建议

• 如果你需要严格按照0.6米间距采样，可以使用Cubit的parametrize功能对线段进行参数化，然后按步长采样。
• 使用 cubit.create_point() 和 cubit.create_line() 可以构建新的参考线，辅助定位节点。
• 如果模型复杂，建议先用 cubit.show_entities() 查看实体关系，确保选择正确。

---

✅ 完整示例代码

import math
import cubit

# 1. 获取目标线段（这里以ID=1为例）
line = cubit.get_entity("line", 1)

# 2. 获取线段上的所有节点
nodes_on_line = line.get_nodes()

# 3. 按间距筛选节点
selected_nodes = []
prev_node = None
for node in nodes_on_line:
    if prev_node is not None:
        dx = node.x - prev_node.x
        dy = node.y - prev_node.y
        dz = node.z - prev_node.z
        distance = math.sqrt(dx**2 + dy**2 + dz**2)
        if distance >= 0.6:  # 筛选间距>=0.6m的节点
            selected_nodes.append(node)
    prev_node = node

# 4. 获取节点编号
node_ids = [node.id() for node in selected_nodes]

# 5. 打印或保存结果
print("Selected Node IDs:", node_ids)
with open("selected_nodes.txt", "w") as f:
    for node_id in node_ids:
        f.write(f"{node_id}\n")

---

📌 注意事项

• 请确保你的Cubit版本支持Python脚本（通常Cubit 16.0+ 支持）。
• 节点顺序会影响间距计算，因此最好先排序节点。
• 如果线段是曲线，可能需要先进行参数化处理。

---

如果你能提供具体的模型信息（如线段名称、坐标系等），我可以进一步优化脚本。欢迎继续提问！
