关于合泰单片机的问题

Question

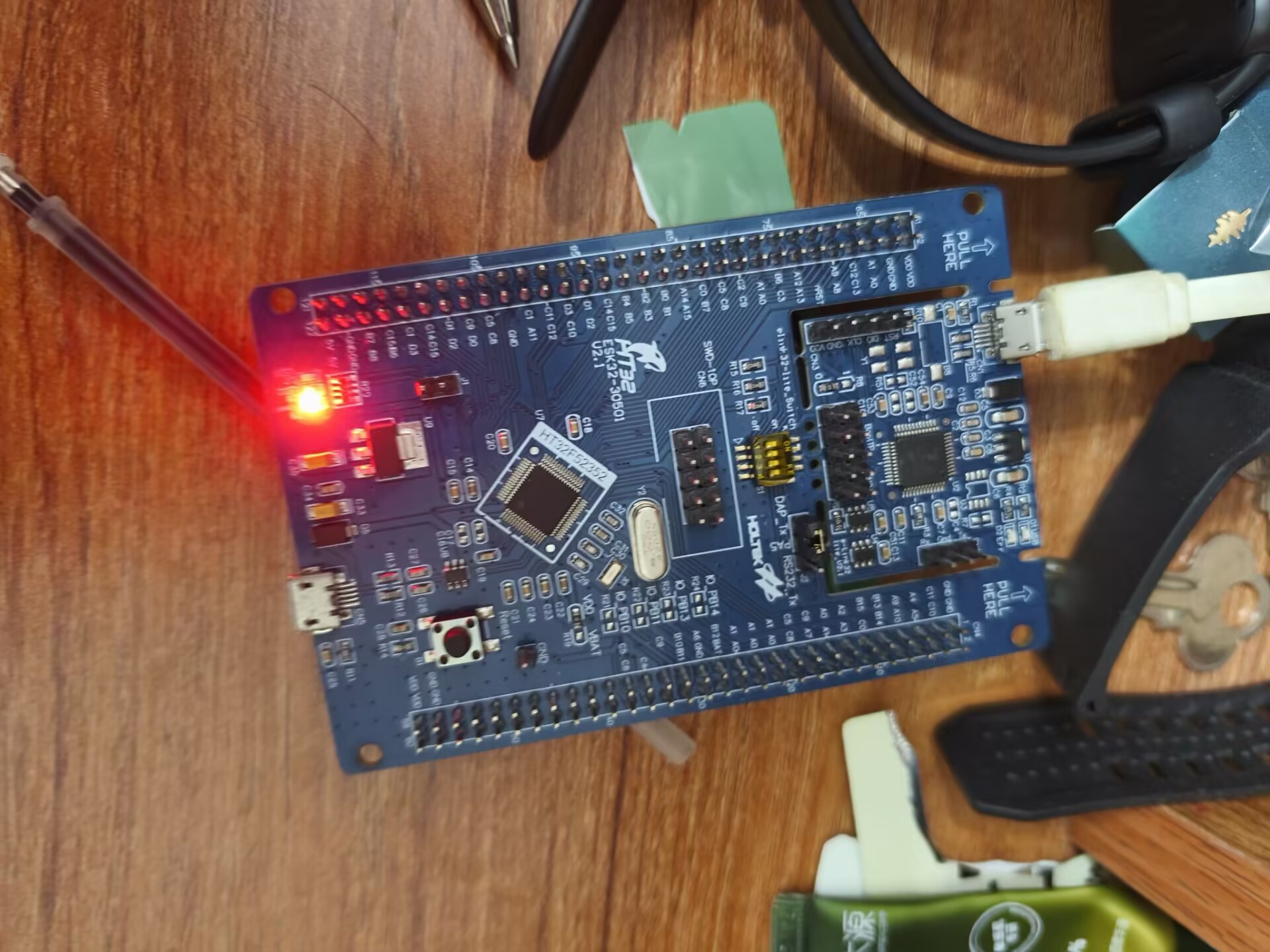

问一下合泰32单片机在keil中出现了no debug unit device found的问题，debug我选的是DAP，然后图片上只亮了一个灯，会不会是单片机的问题

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你提到的“no debug unit device found”错误是使用 Keil（MDK）调试合泰（HT）32 单片机时常见的问题之一，尤其是在使用 DAP（Debug Access Port） 作为调试接口的情况下。以下是详细的分析和解决方案：

---

一、可能的原因分析

1. 硬件连接问题

   • USB 接口未正确连接：确保 ST-Link 或 DAP 调试器与电脑连接正常。
   • 单片机未上电：确保单片机已正确供电。
   • JTAG/SWD 线路接触不良：检查 SWD 或 JTAG 接口是否连接稳固。

2. 调试器配置不正确

   • 调试器类型选择错误：虽然你选择了 DAP，但某些情况下需要确认是否为 CMSIS-DAP。
   • 目标设备未被识别：Keil 可能无法识别 HT32 系列芯片。

3. 固件或驱动问题

   • CMSIS-DAP 固件未更新：如果使用的是 ST-Link 或其他 DAP 设备，需确保其固件是最新的。
   • 驱动程序未安装或损坏：重新安装 CMSIS-DAP 驱动或 ST-Link 驱动。

4. 单片机本身的问题

   • 芯片损坏或烧录失败：如果只亮一个灯，可能是单片机未正常工作。
   • 调试接口被禁用：某些 HT32 芯片在烧录后可能会关闭调试功能。

---

二、解决方案步骤

1. 检查硬件连接

   • 确保调试器（如 ST-Link 或 DAP）与电脑连接正常。
   • 检查 SWD 接口是否连接到单片机的相应引脚（如 SWCLK 和 SWDIO）。
   • 确保单片机电源正常（通常为 3.3V）。

2. 确认调试器设置

   • 在 Keil 中打开项目，进入 Options for Target。
   • 在 Debug 选项卡中，确保：
     • Debugger 选择为 CMSIS-DAP。
     • Interface 选择为 SWD（不是 JTAG）。
     • 如果使用的是 ST-Link，请确认是否支持 HT32 系列芯片。

3. 更新调试器固件

   • 如果使用的是 ST-Link V2，可以使用 ST-Link Utility 更新固件。
   • 如果使用的是第三方 DAP 设备，参考其官方文档进行固件升级。

4. 检查单片机状态

   • 使用 HT32 Flash Tool 或 HT-Link 工具尝试读取或写入芯片。
   • 如果无法识别芯片，可能是芯片损坏或烧录失败。

5. 检查 Keil 的芯片支持

   • 确保你的 Keil 版本支持 HT32 系列芯片。
   • 如果没有，可以尝试使用 Keil MDK-ARM 的最新版本，或安装 HT32 的官方包。

6. 尝试更换调试器

   • 如果以上方法无效，尝试换一个调试器（如 ST-Link V2、J-Link 等）测试是否仍报错。

---

三、代码相关建议（如有）

如果你使用的是 HT32 的标准外设库（如 HT32F175x/177x 系列），请确保以下几点：

// 示例：初始化系统时钟
void SystemInit(void) {
    // 设置系统时钟源为内部 HSI
    RCC_HSICmd(ENABLE);
    RCC_SYSCLKConfig(RCC_SYSCLKSource_HSI);
}

// 确保调试接口未被禁用
RCC_APB1PeriphClockCmd(RCC_APB1Periph_DBGMCU, ENABLE);
DBGMCU_Config(DBGMCU_STOP_MODE_DISABLE); // 允许调试模式

---

四、总结

| 问题 | 解决方案 | |------|----------| | 硬件连接问题 | 检查 USB、SWD 接口和电源 | | 调试器配置错误 | 确认选择 CMSIS-DAP + SWD | | 固件或驱动问题 | 更新调试器固件，重装驱动 | | 单片机问题 | 使用 HT-Link 工具验证芯片状态 | | Keil 支持问题 | 确认支持 HT32 系列 |

---

五、推荐工具

• HT-Link Programmer：用于烧录和调试 HT32 系列芯片。
• ST-Link Utility：用于更新 ST-Link 固件。
• CMSIS-DAP Tools：用于兼容性测试。

---

六、重点提示（加粗部分）

• 确保调试器选择为 CMSIS-DAP 并且接口为 SWD。
• 检查单片机是否被正确识别，可以使用 HT-Link 工具验证。
• 如果只亮一个灯，可能是芯片未正常工作，建议更换芯片测试。

---

如果你能提供更具体的芯片型号（如 HT32F1755、HT32F1778 等），我可以给出更针对性的建议。
