如何使输出的三角波变为0到3.3伏

Question

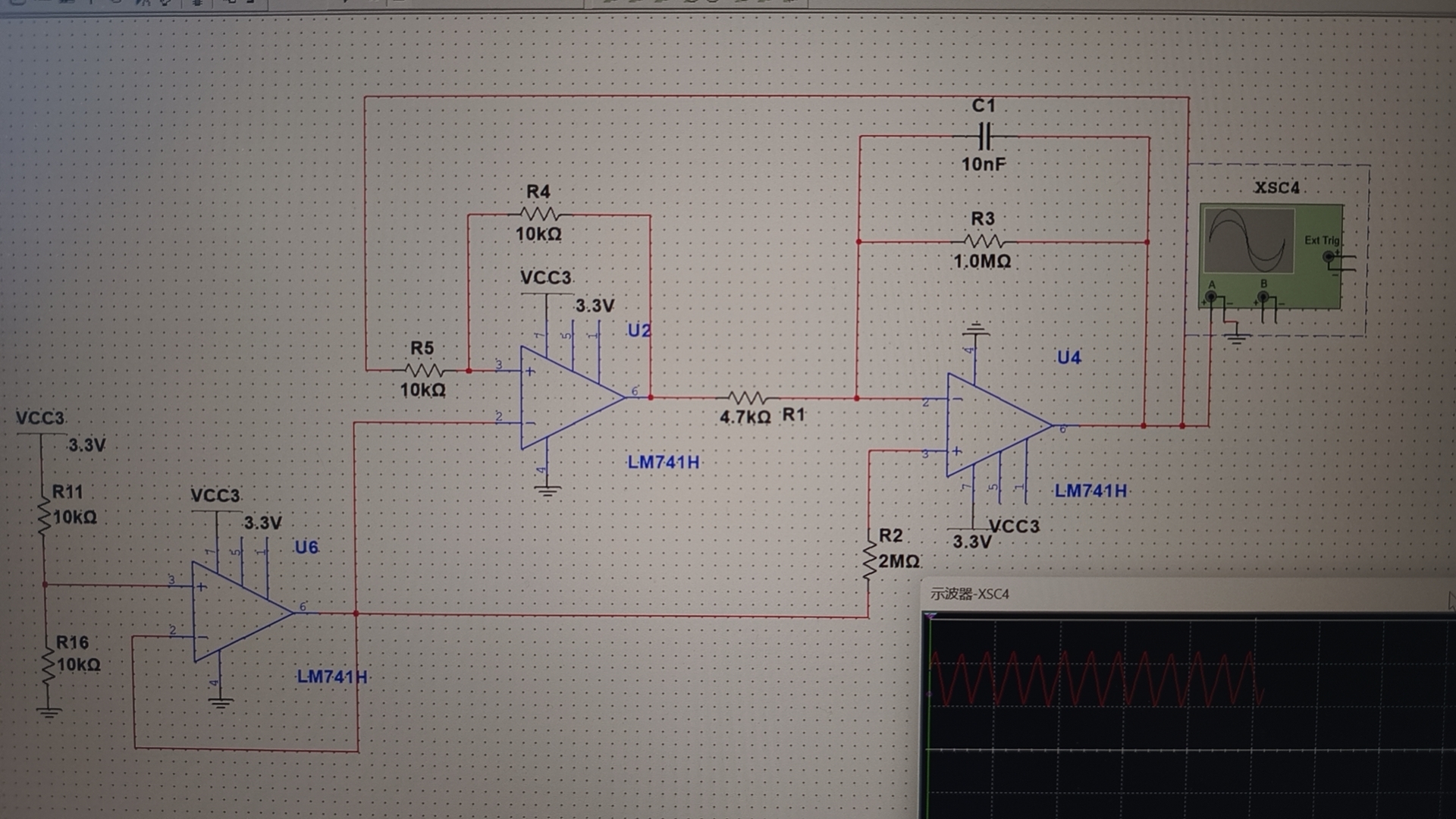

现在我这个电路无论走怎么调，都不能让这个浮值范围是0到3.3，这个应该怎么调啊

Answer 1

中午好🌞🌞🌞
本答案参考通义千问

要使输出的三角波从0到3.3伏（即直流偏移为0，峰峰值为3.3V），你需要对电路进行适当的调整。以下是详细的解决方案和步骤：

---

一、问题分析

你提到目前的三角波输出无法达到0到3.3伏的范围，这可能是因为以下原因：

1. 信号偏移不正确：三角波可能在某个电压范围内上下波动（例如 -1.65V 到 +1.65V）。
2. 幅值不够或过大：三角波的峰峰值可能不是3.3V。
3. 电源供电限制：如果使用的是单电源（如+3.3V），需要确保电路能够支持0V到3.3V的输出。

---

二、解决方案

1. 确定当前三角波的波形参数

• 使用示波器测量当前三角波的：
  • 峰值（Vpeak）
  • 谷值（Vbottom）
  • 平均值（DC偏移）
  • 峰峰值（Vpp）

2. 调整信号偏移（DC Offset）

• 如果三角波是对称的（例如 -1.65V 到 +1.65V），那么它没有偏移。
• 要让它变成0到3.3V，需要将整个波形向上平移1.65V。

方法一：使用运算放大器实现偏移

你可以使用一个**运算放大器（Op-Amp）**来实现信号的偏移。

// 示例：通过软件控制（如DAC）
// 假设你有一个DAC输出0~3.3V的三角波
// 但实际波形是 -1.65~+1.65V，需要加上1.65V
output = dac_value + 1.65;

硬件方案：

使用一个运算放大器加法器电路，将三角波与一个1.65V的参考电压相加，从而实现偏移。

       _______
      |       |
Vin ----|   OpAmp   |---- Vout
      |_______|
         |
        1.65V

3. 调整信号幅度（Vpp）

• 如果三角波的峰峰值不是3.3V，可以使用分压电阻或增益调节电路来调整幅值。

方法一：使用运算放大器调节增益

Vin ----[R1]----+----[R2]---- Vout
               |
              GND

• 增益公式：Gain = (R2 / R1) + 1
• 例如：若当前Vpp为1.65V，需放大到3.3V，则 Gain = 2

4. 检查电源是否满足需求

• 如果你的电路只使用了+3.3V电源，必须确保所有组件都能在该电压下工作。
• 若使用双电源（±3.3V），则更容易实现对称波形，但需要偏移电路将其转换为0~3.3V。

---

三、推荐的电路配置（硬件）

1. 三角波发生器（如555定时器或函数发生器IC）

• 输出一个对称的三角波（例如 ±1.65V）

2. 偏移电路（使用运算放大器）

• 输入三角波，加上1.65V偏移电压，得到0~3.3V的三角波

3. 可选：滤波电路（去除高频噪声）

---

四、代码示例（基于微控制器生成三角波）

如果你使用的是**微控制器（如STM32、Arduino）**生成三角波，可以这样处理：

// Arduino示例：生成0~3.3V的三角波
int pin = 9; // PWM输出引脚
float amplitude = 3.3; // 峰峰值
float offset = 1.65;   // 偏移电压
float frequency = 1000; // 频率（Hz）
float sampleRate = 10000; // 采样率

void setup() {
  pinMode(pin, OUTPUT);
}

void loop() {
  for (int i = 0; i < 1000; i++) {
    float t = i * 1.0 / sampleRate;
    float wave = (2 * amplitude / sampleRate) * i; // 上升沿
    if (i > sampleRate / 2) {
      wave = 2 * amplitude - wave; // 下降沿
    }
    float output = wave + offset; // 加上偏移
    int pwmValue = (output / 3.3) * 255; // 转换为PWM占空比
    analogWrite(pin, pwmValue);
    delayMicroseconds(100); // 控制频率
  }
}

---

五、总结

关键步骤：

1. 测量当前三角波的参数（Vpeak、Vbottom、Vpp）
2. 通过运算放大器添加1.65V偏移，使其从0~3.3V
3. 调整增益以确保峰峰值为3.3V
4. 检查电源是否支持0~3.3V输出
5. 可选：使用微控制器生成精确的三角波并进行偏移处理

---

如果你能提供具体的电路图或使用的芯片型号，我可以给出更精确的建议。
