在嘉立创EDA里面添加元件时元件会出现一条长长的虚线是为什么呀

Question

在嘉立创EDA里面添加元件时元件会出现一条长长的虚线是为什么呀？

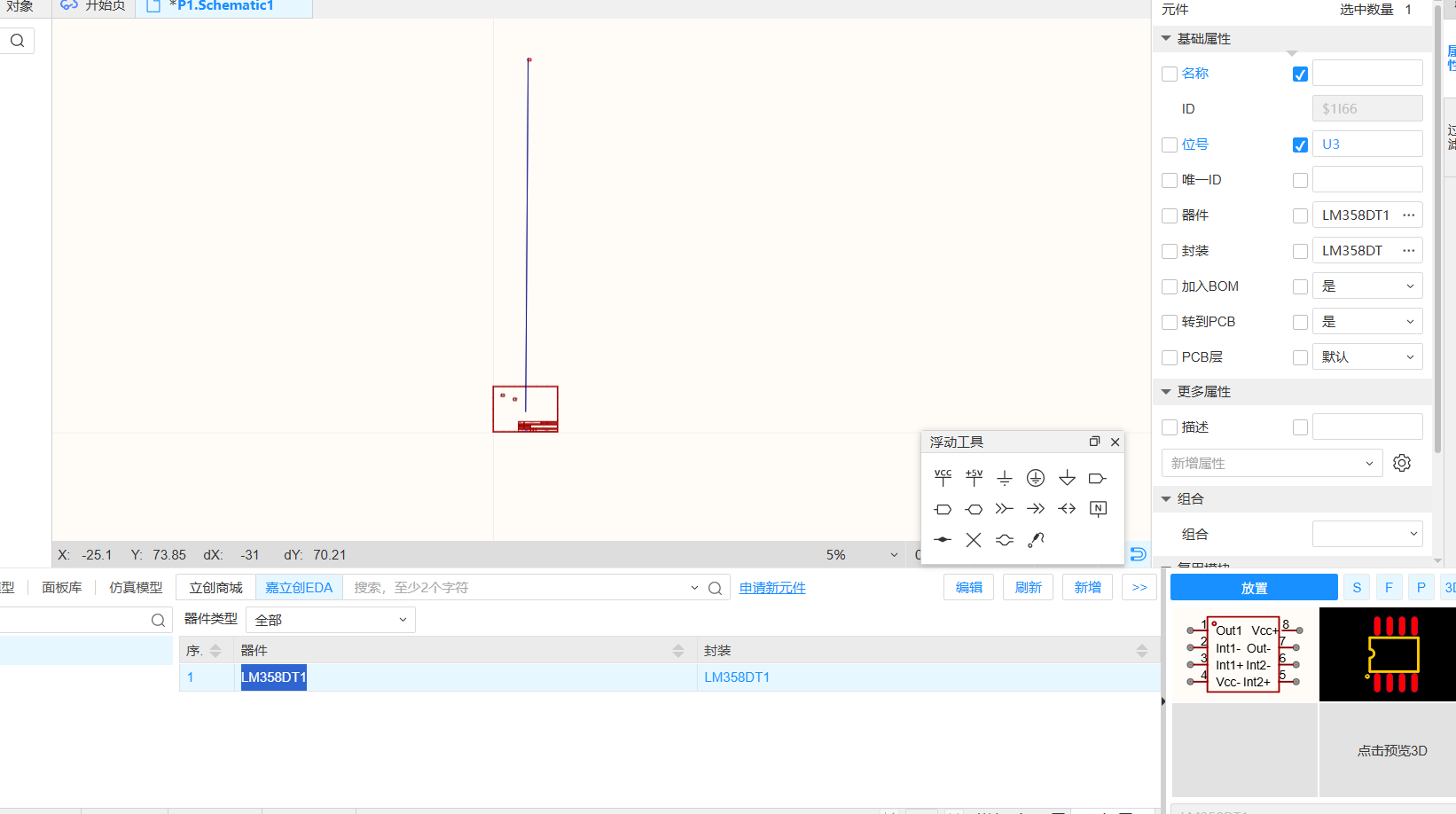

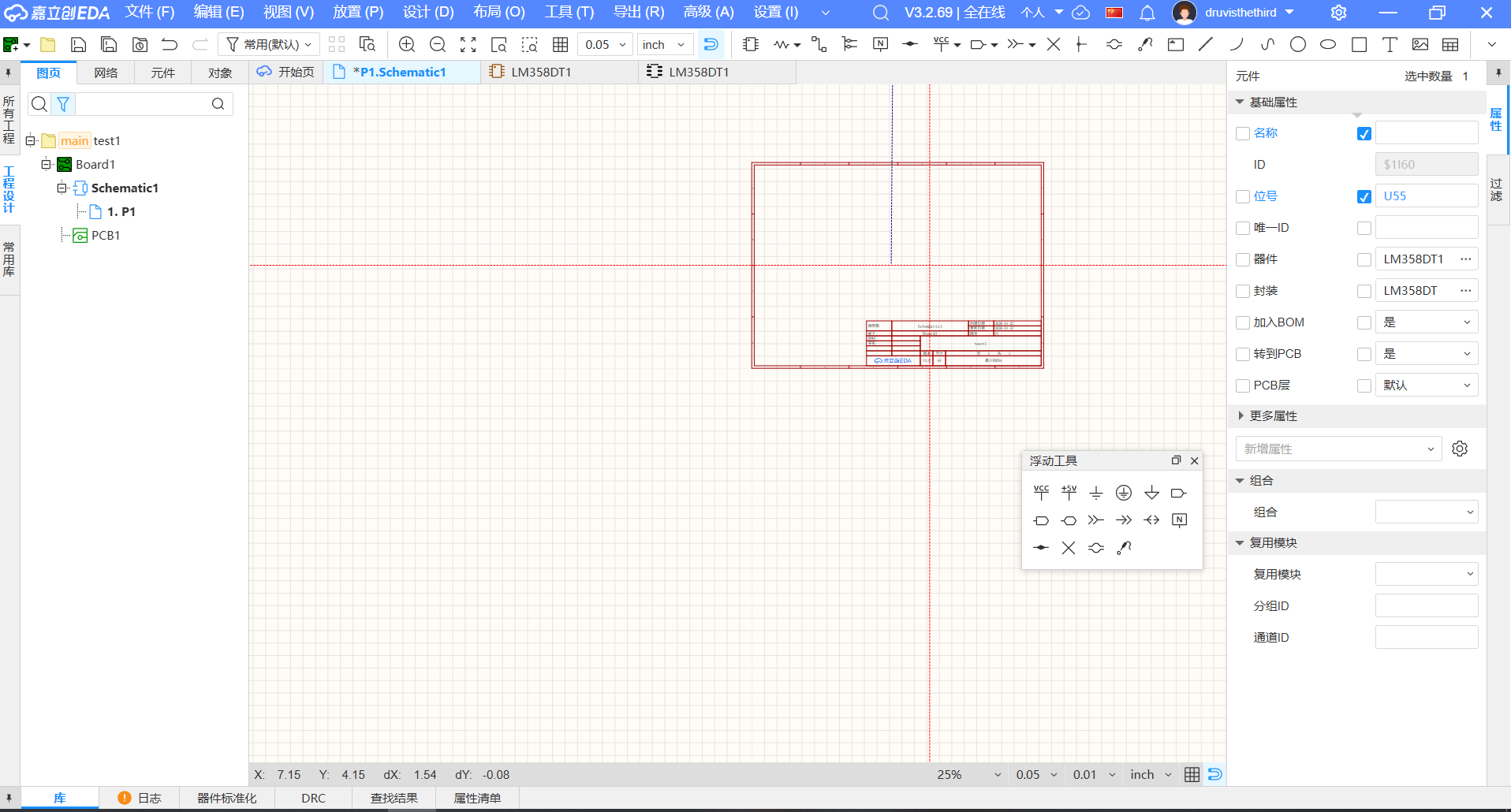

下面这个元件在添加的时候下面带了一条虚线，一开始我还以为自己没把元件成功添加进来，后面缩放了一下才发现元件在虚线的最顶端。

这个元件是跟着B站教程绘制的，如果虚线在的话每次只能把手动把元件拖下来，应该怎么改能让那条虚线消失掉？

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

在嘉立创EDA（也称为“嘉立创PCB设计软件”）中，当你添加元件时，如果看到一个长长的虚线，这通常是因为元件的封装（Footprint）与焊盘（Pad）之间的位置关系异常，或者是元件的坐标设置不正确导致的。

---

一、为什么会出现长长的虚线？

在嘉立创EDA中，当添加一个元件时，如果该元件的封装（Footprint）未正确加载或存在错误，系统可能会显示一条虚线作为参考线。这条虚线可能是：

• 焊盘的位置参考线
• 元件的默认坐标定位线
• 元件封装未正确对齐的提示线

尤其是在你手动放置元件时，如果没有正确选择对应的封装，或者封装文件损坏/缺失，就会出现这种现象。

---

二、如何解决这个问题？

1. 检查并确认所选元件的封装是否正确

• 确保你从库中选择了正确的封装（如：SMD、DIP、BGA等）。
• 如果是自定义封装，请检查封装文件是否完整、无错误。

重点：确保封装文件与元件引脚数量和排列一致。

2. 重新选择合适的封装

• 在“元件属性”中，查看当前使用的封装名称。
• 如果封装不对，可以点击“更改封装”按钮，选择一个合适的封装。

3. 检查元件的坐标设置

• 在放置元件时，可能由于坐标偏移导致元件出现在虚线处。
• 尝试使用“对齐到网格”功能，或在放置时调整坐标值。

4. 删除并重新添加元件

• 如果已经放置了有问题的元件，建议：
  1. 删除该元件
  2. 重新从库中选择正确的封装
  3. 再次放置

5. 检查封装库是否有问题

• 如果你使用的是自定义库，建议：
  • 重新导入封装库
  • 或者使用官方标准库中的封装

---

三、代码示例（如果涉及封装修改）

如果你使用的是自定义封装，比如通过 .lib 或 .pkl 文件导入的封装，可以检查其内容是否正确。以下是一个简单的封装定义示例（以Altium格式为例）：

LIBRARY
    LIBNAME: "MyLibrary"
    FOOTPRINT: "IC_8PINS_DIP"
    DESCRIPTION: "8-Pin DIP Package"
    DRAWINGS:
        RECTANGLE (0,0) (10,5) 0.1
        PAD (0,0) 1.0 1.0 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5
        PAD (10,0) 1.0 1.0 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5
        ...
END

重点：确保每个焊盘的位置和尺寸都正确。

---

四、推荐操作步骤（有序列表）

1. 打开嘉立创EDA软件，进入PCB编辑界面。
2. 找到出现问题的元件，右键选择“属性”查看当前封装名称。
3. 在库中查找并选择正确的封装，点击“更改封装”。
4. 如果封装仍然异常，尝试删除该元件并重新添加。
5. 检查封装库是否完整，必要时重新导入标准库。
6. 放置元件时，使用“对齐到网格”功能确保位置准确。
7. 保存并重新生成PCB布局，确认虚线消失。

---

五、总结

| 问题原因 | 解决方案 | |----------|----------| | 封装选择错误 | 更换为正确的封装 | | 封装文件错误 | 重新导入或修复封装文件 | | 坐标偏移 | 使用对齐功能或手动调整坐标 | | 元件放置错误 | 删除后重新添加 |

---

如果你能提供具体的元件名称、封装名称、截图或错误信息，我可以进一步帮你分析具体原因。希望以上方法能帮助你解决问题！
