开发板在焊接完元器件后连接电脑却无法显示了,焊接前却正常显示。

Question

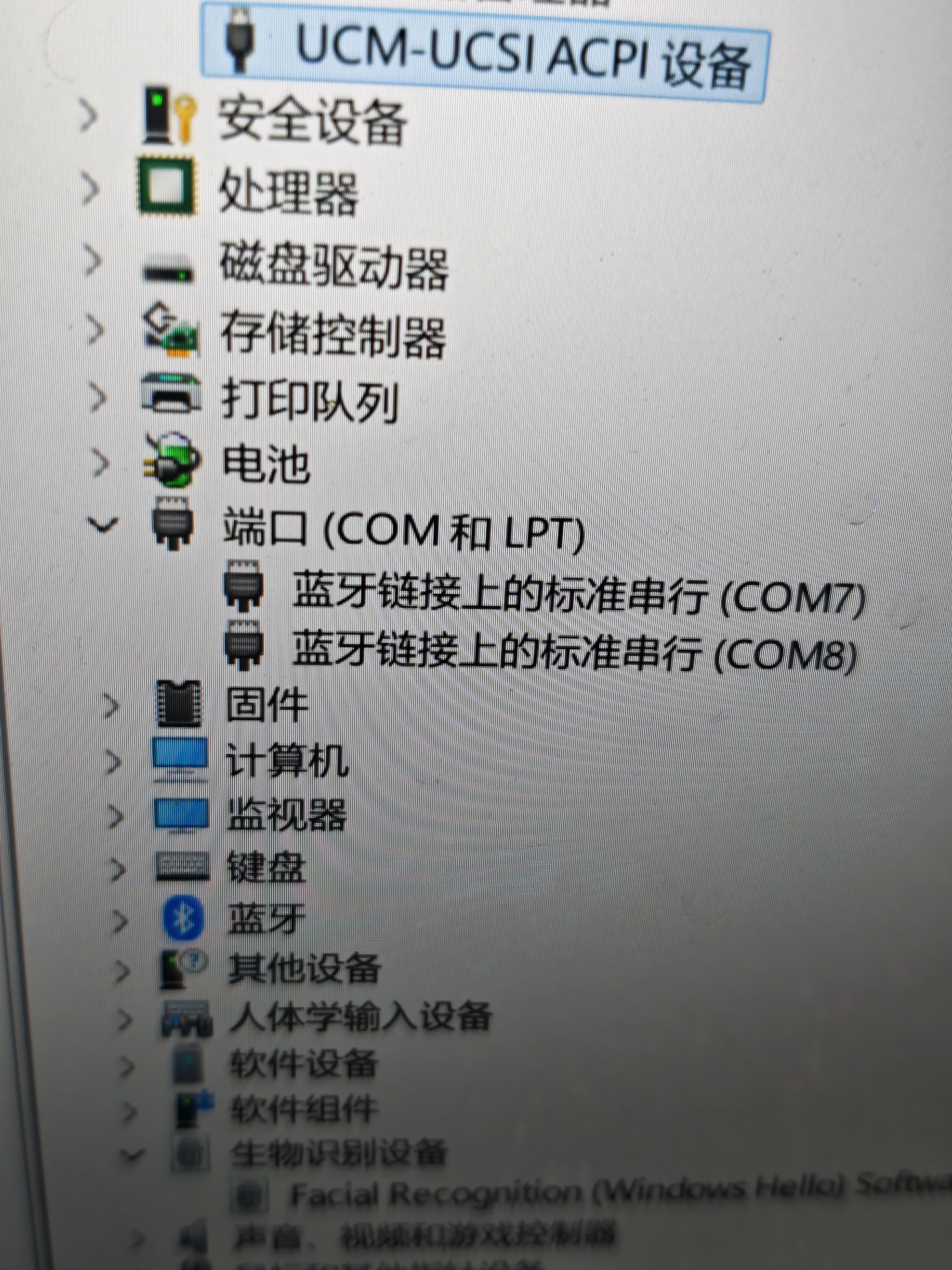

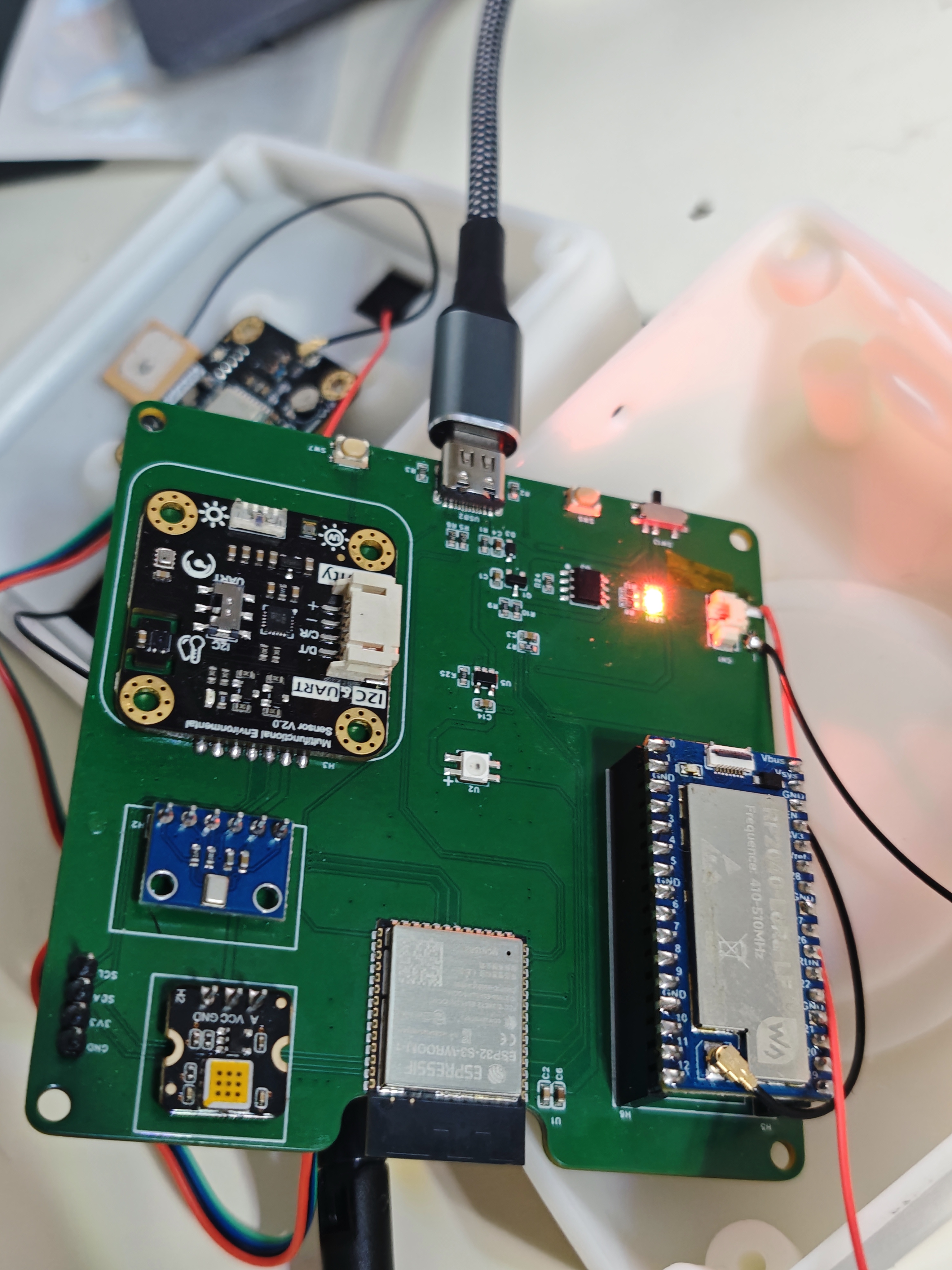

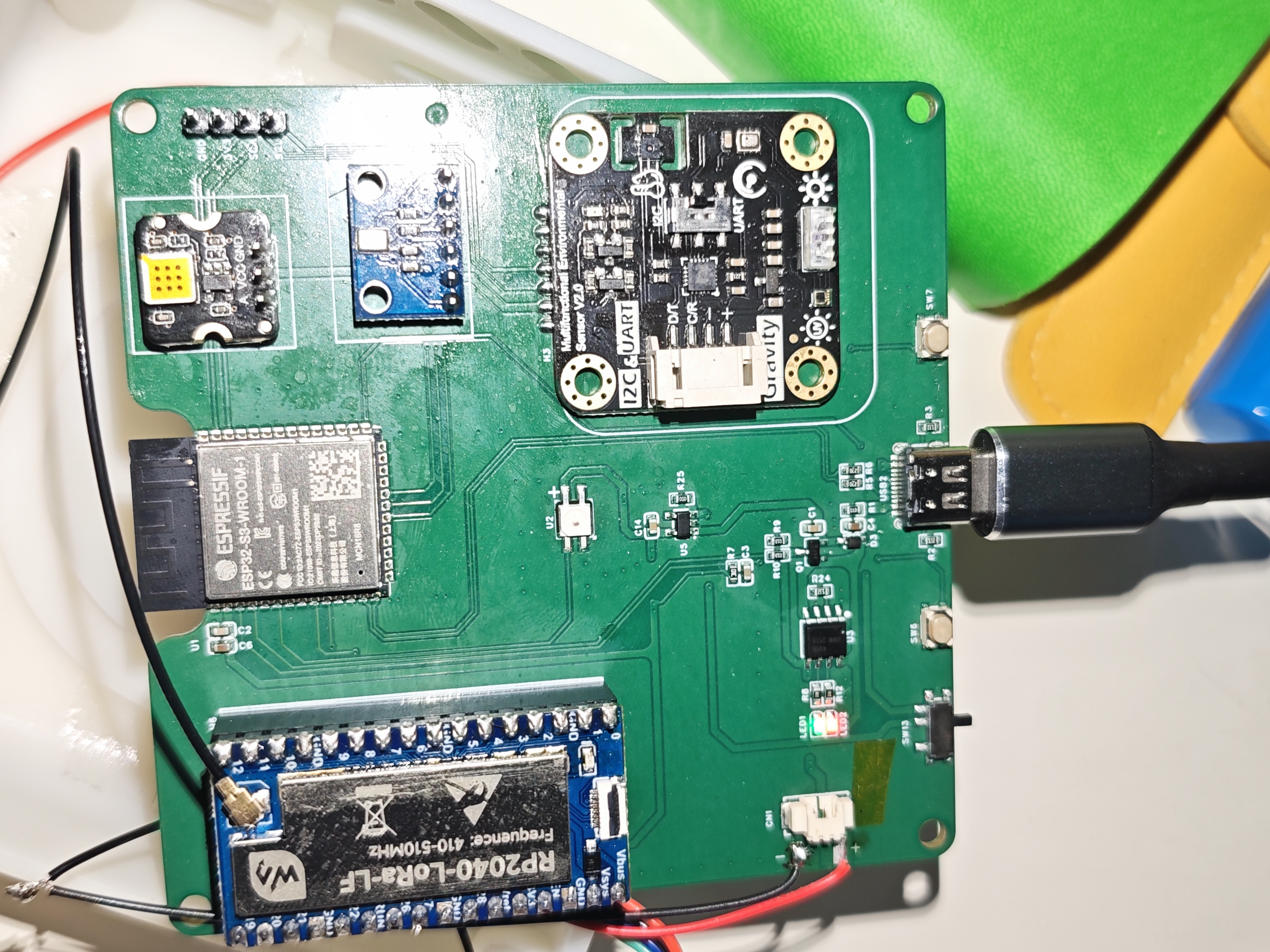

我自己做的开发板，在焊接完元器件后就突然连接不上电脑了,在没有焊接之前可以正常的连接并使用。

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

你提到在焊接完元器件后，开发板无法连接电脑，而焊接前是正常的。这种情况通常是由焊接过程中引入的短路、虚焊、元件损坏或电源问题引起的。以下是详细的分析和解决方案。

---

一、可能原因分析

1. 焊接过程中的短路

   • 焊接时可能不小心将两个不同电位的引脚（如VCC和GND）短路。
   • 焊锡桥接（Solder Bridge）导致电路异常。

2. 虚焊或焊点不良

   • 某些关键引脚（如USB D+/D-、电源引脚等）没有完全焊好，导致信号断开或供电不足。

3. 元件损坏

   • 焊接时温度过高或操作不当，导致某些敏感元件（如微控制器、USB转串口芯片）被烧毁。

4. 电源问题

   • 焊接后可能因电源线路短路或负载增加，导致开发板无法正常供电。

5. USB接口或晶振问题

   • USB接口未正确焊接，或晶振未起振，导致设备无法识别。

---

二、解决方案

1. 检查焊接质量

• 使用放大镜或显微镜：仔细检查所有关键焊点，尤其是USB接口、电源引脚、晶振、复位按钮等。
• 重点检查以下部位：
  • USB数据线（D+、D-）是否焊好。
  • 微控制器（如STM32、ESP32等）的电源引脚（VDD、VSS）是否连接正确。
  • 晶振（如8MHz或16MHz）是否安装牢固。

加粗重点：虚焊和焊锡桥接是最常见的故障原因，必须逐一排查。

---

2. 检查是否有短路

• 使用万用表的电阻档（Ω）测量以下关键点之间的电阻：
  • VCC与GND之间是否导通（应为无穷大）。
  • USB的D+和D-是否与其他引脚有短路。
  • 检查是否有多余的金属碎屑或焊锡桥接。

加粗重点：如果发现VCC和GND之间导通，说明存在短路，需立即断电并修复。

---

3. 检查电源和USB接口

• 确认USB接口是否正常工作：

  • 使用另一台设备测试USB接口是否能被识别。
  • 如果USB接口无法被识别，可能是USB芯片（如CH340、CP2102）损坏或未正确焊接。

• 检查电源输入：

  • 使用万用表测量开发板上的VCC是否稳定（如3.3V或5V）。
  • 若电压不稳定或为0，可能是电源电路有问题。

---

4. 尝试重新焊接关键部件

• 对于怀疑有问题的元件（如USB芯片、微控制器、晶振），可以尝试重新焊接。
• 使用烙铁小心加热焊点，确保焊锡充分融化且无空洞。

加粗重点：重新焊接时注意温度控制，避免再次损坏元件。

---

5. 使用代码验证硬件状态

如果你的开发板上有LED或指示灯，可以尝试运行一个简单的程序来判断硬件是否正常：

#include <Arduino.h>

void setup() {
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_BUILTIN, HIGH); // 开启LED
  delay(1000);
  digitalWrite(LED_BUILTIN, LOW);  // 关闭LED
  delay(1000);
}

加粗重点：如果LED不亮，说明电源或微控制器可能已损坏。

---

6. 使用逻辑分析仪或示波器检测信号

• 如果你有逻辑分析仪或示波器，可以检测以下信号：
  • USB数据线（D+、D-）是否有波形。
  • 晶振是否起振（可观察其输出频率）。
  • 微控制器是否正常工作（如时钟信号、复位信号）。

---

三、预防措施

• 焊接前做好静电防护，防止静电击穿元件。
• 使用合适的焊接温度，避免高温损坏敏感元件。
• 焊接后进行目视检查和电气测试，确保没有短路或虚焊。

---

四、总结

| 问题 | 原因 | 解决方法 | |------|------|----------| | 无法连接电脑 | 短路、虚焊、USB芯片损坏 | 检查焊点、排除短路、重新焊接 | | LED不亮 | 电源问题、微控制器损坏 | 测量电源电压、更换微控制器 | | USB无法识别 | USB接口或芯片故障 | 检查USB接口、更换USB芯片 |

---

如果你能提供具体的开发板型号（如STM32F103、ESP32等）、使用的USB芯片型号（如CH340、CP2102等）以及焊接后的具体现象（如电脑提示“未知设备”、“无法识别”等），我可以进一步帮你定位问题。
