ensp如何让不同区域的ospf能够互通

Question

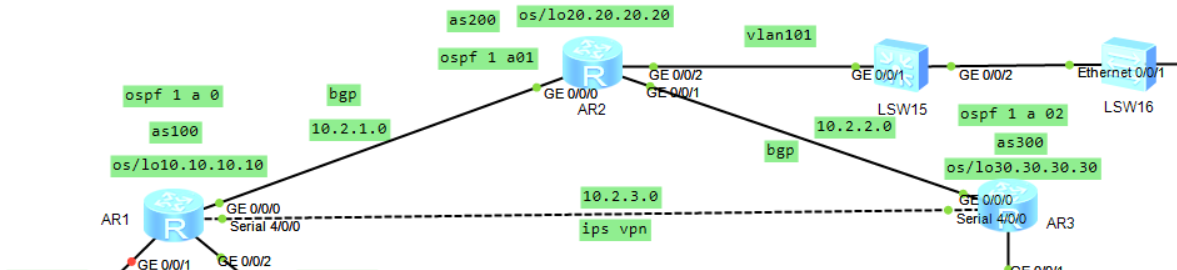

这是我的搭建的图片
三台路由器用的都是ospf 1 第一台路由器用的是area0.0.0.0，第二台用的是a0.0.0.1，第三台用的是a0.0.0.2，它们彼此之间没建立上ospf邻居关系要怎么做才行，另外路由器1和2，2和3之间我建了bgp链接，1和3用的IPS VPN

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

根据你描述的情况，OSPF不同区域之间无法互通，主要是因为 OSPF的区域划分和路由传播机制 所致。要让不同区域（如Area 0、Area 1、Area 2）的OSPF网络互通，需要确保 区域间的路由信息能够正确传递，并且 路由器之间建立邻居关系。

---

✅ 问题分析

1. OSPF区域划分不正确

• 你提到：
  • 路由器1在 area 0.0.0.0（即Area 0）
  • 路由器2在 area 0.0.0.1（即Area 1）
  • 路由器3在 area 0.0.0.2（即Area 2）
• OSPF中，只有Area 0是骨干区域（Backbone Area），其他区域必须通过Area 0才能互相通信。
• 如果Area 1 和 Area 2 不直接连接到Area 0，它们之间的OSPF路由信息就无法传递。

2. OSPF邻居关系未建立

• 虽然你配置了BGP和IPSec VPN，但OSPF邻居关系未建立，说明：
  • 可能没有正确配置OSPF的接口或网络
  • 或者接口不在同一子网中
  • 或者OSPF进程ID不一致（虽然你说都是OSPF 1，但要注意是否为同一个实例）

3. BGP和IPSec可能影响OSPF邻居建立

• BGP和IPSec可能会影响OSPF的邻居发现和路由传播，特别是如果这些链路没有正确配置OSPF。

---

✅ 解决方案

第一步：确保所有区域都连接到Area 0

重点： 所有非骨干区域（非Area 0）必须通过Area 0进行通信。

建议操作：

1. 将路由器2和路由器3也加入到Area 0（或通过Area 0连接）
   比如：

   • 路由器2的接口配置为 area 0
   • 路由器3的接口配置为 area 0

   注意： 如果无法更改路由器2和3的区域，那么需要通过 ABR（区域边界路由器） 来连接不同区域。

2. 设置ABR（区域边界路由器）
   ABR 是连接两个或多个OSPF区域的路由器，通常连接到Area 0。

   • 例如，将路由器2作为ABR，连接Area 1和Area 0
   • 路由器3也可以作为ABR，连接Area 2和Area 0

---

第二步：检查OSPF邻居关系是否建立

重点： OSPF邻居关系建立是实现路由互通的基础。

检查命令（以华为设备为例）：

display ospf peer

• 如果没有显示邻居，说明OSPF邻居关系未建立。
• 检查以下几点：
  • 接口是否启用了OSPF
  • 接口是否在同一子网
  • 是否配置了正确的OSPF进程ID
  • 是否配置了正确的区域号

配置示例（以华为设备为例）：

ospf 1
 area 0.0.0.0
  network 192.168.1.0 255.255.255.0

确保每个路由器的接口都加入了对应的OSPF区域。

---

第三步：确保BGP和IPSec不影响OSPF邻居关系

重点： BGP和IPSec本身不会直接影响OSPF，但如果链路不通，可能导致OSPF邻居无法建立。

检查步骤：

1. 确认BGP邻居关系是否正常
   使用命令：

   display bgp peer


2. 确认IPSec隧道是否正常
   使用命令：

   display ipsec session


3. 确保OSPF接口与BGP/IPSec链路的IP地址在同一子网内

---

第四步：配置OSPF路由重分发（可选）

重点： 如果使用BGP或IPSec连接，可以考虑在ABR上配置OSPF与BGP之间的路由重分发。

示例配置（在ABR上）：

ospf 1
 import-route bgp

这会将BGP的路由引入到OSPF中。

---

✅ 最终建议配置流程

1. 将路由器2和3的接口加入Area 0（或通过ABR连接到Area 0）
2. 检查并确保OSPF邻居关系已建立
3. 验证BGP和IPSec链路是否正常
4. 必要时配置OSPF与BGP的路由重分发

---

✅ 修改后的代码示例（以华为设备为例）

# 路由器1（Area 0）
ospf 1
 area 0.0.0.0
  network 192.168.1.0 255.255.255.0
  network 192.168.2.0 255.255.255.0

# 路由器2（Area 0 + Area 1）
ospf 1
 area 0.0.0.0
  network 192.168.2.0 255.255.255.0
 area 0.0.0.1
  network 192.168.3.0 255.255.255.0

# 路由器3（Area 0 + Area 2）
ospf 1
 area 0.0.0.0
  network 192.168.4.0 255.255.255.0
 area 0.0.0.2
  network 192.168.5.0 255.255.255.0

---

✅ 总结

| 问题 | 解决方案 | |------|----------| | 区域划分错误 | 所有非骨干区域必须通过Area 0连接 | | OSPF邻居未建立 | 检查接口配置、区域号、子网一致性 | | BGP/IPSec影响 | 确保链路连通性，必要时配置路由重分发 |

如果你能提供具体的拓扑图或设备配置，我可以进一步优化解决方案。
