蓝桥杯单片机好难用啊求解答

Question

问题遇到的现象和发生背景 ：

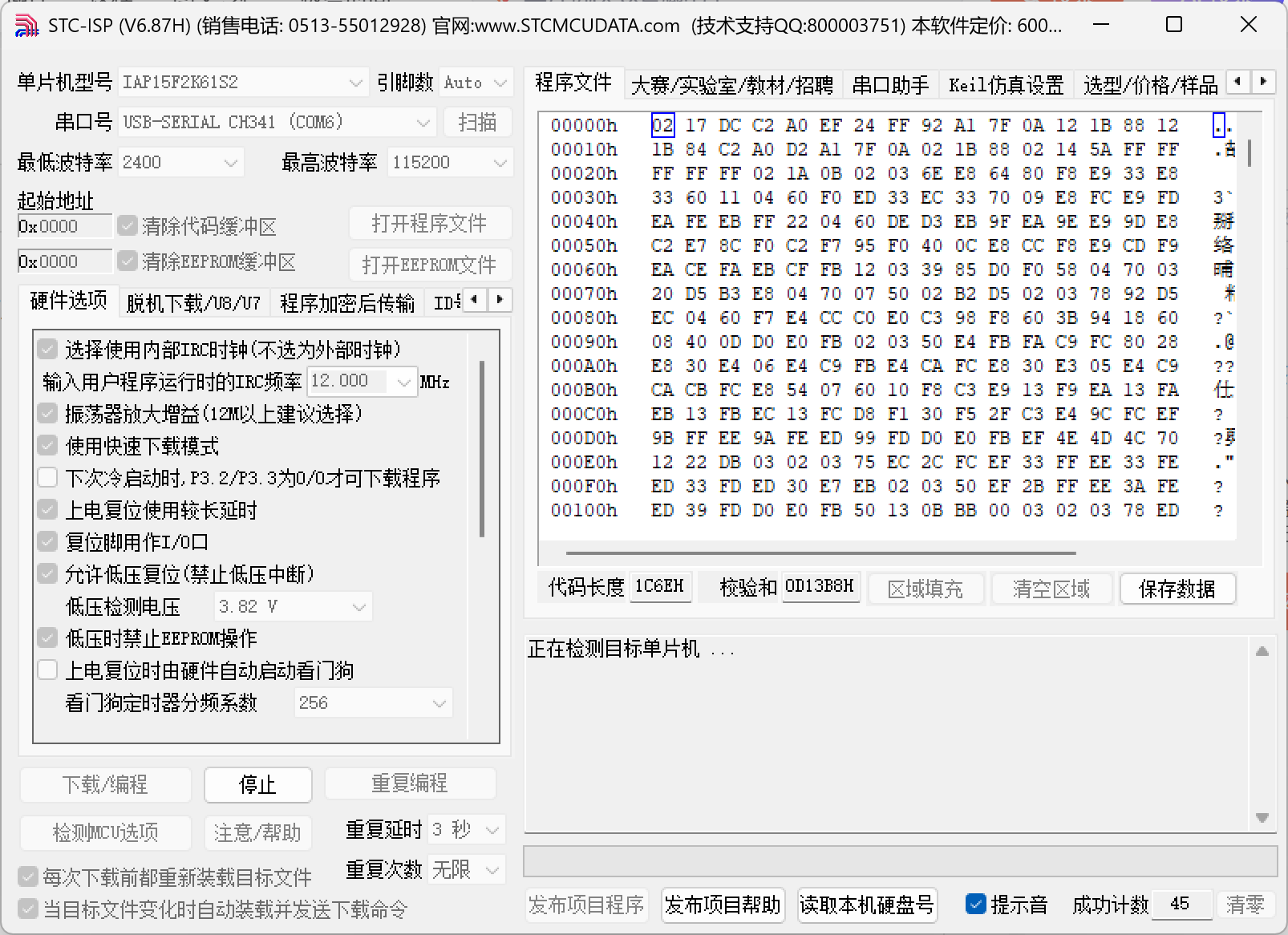

stc-isp烧录不了头文件，之前能烧入的头文件现在也烧不了了，一直显示“正在检测目标单片机”，而且单片机一上电要么LED灯全亮，要么蜂鸣器响、继电器闭合。

尝试过的解决方法 ：试了一些帖子的方法，比如stc-isp的配置、上电后先断电再打开，没有用。这是出了什么毛病？我刚学习单片机只能看明白一些简单的解决方法，但是试了后没用。求解答，谢谢各位！

操作环境、软件版本等信息 ：

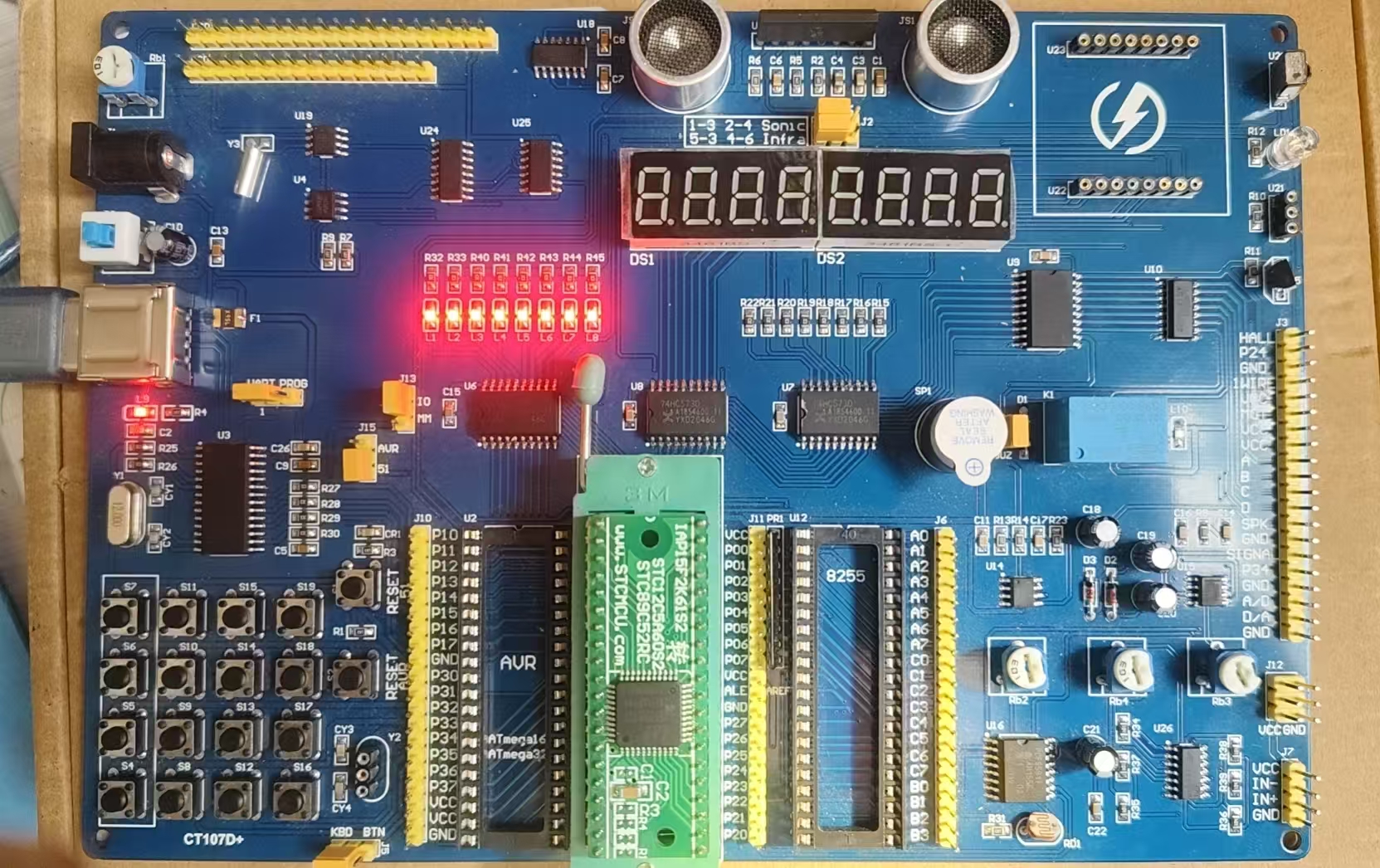

按下S3:

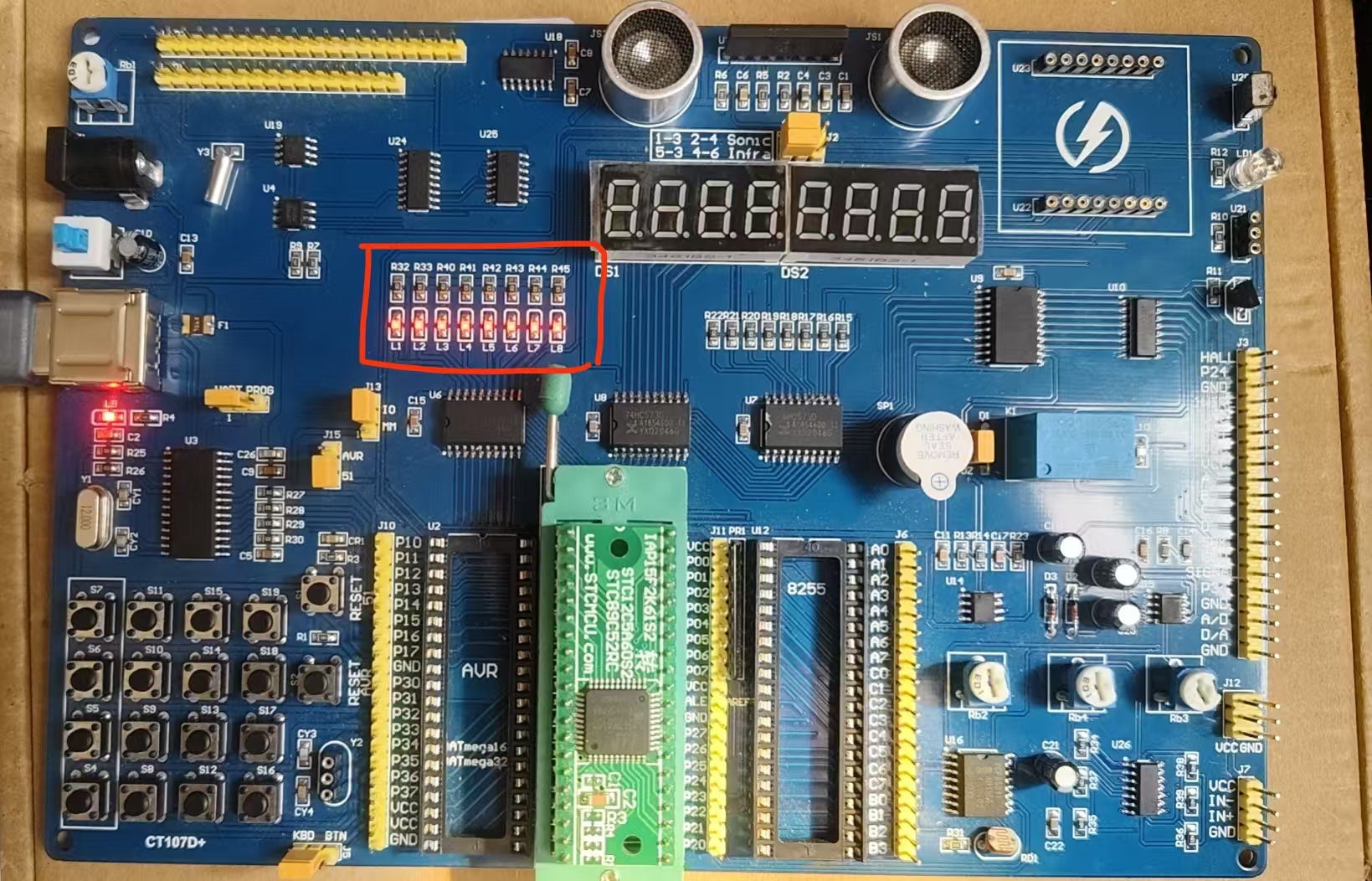

没有按S3，led依旧在亮，亮度不强：

我想要达到的结果：可以正常烧录

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你提到的问题涉及 STC-ISP 烧录失败，并且单片机上电后出现异常行为（LED 全亮、蜂鸣器响、继电器闭合），这表明 单片机可能处于某种非正常工作状态或硬件问题。以下是详细的分析和解决方案。

---

一、问题现象分析

1. STC-ISP 烧录失败

• 显示“正在检测目标单片机”但无法完成烧录。
• 可能原因：
  • 单片机 未正确连接 或 USB转串口模块有问题。
  • 单片机 进入休眠模式 或 被程序锁死。
  • 单片机 电源不稳定。
  • 单片机 内部程序损坏或有错误配置。

2. 上电后 LED 全亮、蜂鸣器响、继电器闭合

• 这些现象通常意味着：
  • 单片机 复位电路异常。
  • 单片机 I/O 引脚被误设置为输出高电平。
  • 单片机 程序中存在初始化错误，导致所有外设被激活。
  • 单片机 进入了一个死循环或异常状态。

---

二、可能的原因及解决方法

1. 检查硬件连接

✅ 检查 USB 转串口模块

• 确保 STC-ISP 使用的是正确的 USB转串口芯片（如 CH340、CP2102 等）。
• 尝试更换 USB 转串口模块或使用电脑的 COM 口测试。
• 确保 USB 线是 数据线，不是仅充电用的。

✅ 检查单片机与开发板的连接

• 确保 VCC、GND、TXD、RXD 正确连接。
• 检查是否有 短路或断路 的情况。
• 确保 单片机供电电压稳定（建议使用稳压模块）。

---

2. 尝试强制重启单片机

✅ 手动重置操作

• 在 STC-ISP 中点击 “下载” 前，先手动按下单片机的 复位键。
• 有些单片机需要在烧录前 先复位 才能识别。

---

3. 检查是否被程序锁定

✅ 使用 STC-ISP 的 “读取芯片信息” 功能

• 如果可以读取到芯片 ID，说明单片机通信正常。
• 如果无法读取，可能是：
  • 单片机 被程序锁死（例如：设置了 IAP 或 ISP 锁定）。
  • 单片机 损坏。

✅ 尝试使用 STC-ISP 的 “擦除芯片” 功能

• 选择对应的型号（如 STC89C52、STC15F2K60S2 等）。
• 点击 “擦除芯片”，然后重新烧录。

---

4. 检查单片机的启动方式

✅ 确认单片机是否处于 ISP 下载模式

• 有些 STC 单片机需要通过 P3.2 引脚控制是否进入 ISP 模式。
• 如果没有正确设置，可能导致无法识别。

✅ 检查是否接了外部晶振

• 如果没有接晶振，单片机可能无法正常运行，导致烧录失败。

---

5. 检查代码逻辑是否错误

✅ 检查主函数是否执行了以下内容：

• 是否设置了所有 I/O 引脚为输入或输出？
• 是否对 LED、蜂鸣器、继电器等外设进行了错误的初始化？

示例代码片段：

#include <stc15f2k60s2.h>

void main() {
    P1 = 0x00;   // 设置 P1 口为低电平
    P2 = 0xFF;   // 设置 P2 口为高电平（可能引起 LED 全亮）
    while(1);
}

修改建议：

#include <stc15f2k60s2.h>

void main() {
    P1 = 0xFF;   // 设置 P1 口为高电平（根据实际需求调整）
    P2 = 0x00;   // 设置 P2 口为低电平
    while(1);
}

---

三、推荐的解决步骤（有序列表）

1. 确认硬件连接无误

   • USB 转串口模块、单片机与开发板之间的连接。
   • 检查 VCC、GND、TXD、RXD 是否正确。

2. 尝试使用不同的 USB 接口或 USB 转串口模块

   • 避免因 USB 供电或通信问题导致烧录失败。

3. 手动复位单片机

   • 在 STC-ISP 中点击 “下载” 前，手动按下单片机的复位键。

4. 尝试使用 STC-ISP 的 “读取芯片信息” 和 “擦除芯片” 功能

   • 保证芯片可被识别且未被锁定。

5. 检查代码逻辑是否合理

   • 确保 I/O 引脚未被错误初始化为高电平。
   • 避免意外触发 LED、蜂鸣器、继电器等外设。

6. 尝试使用默认程序进行测试

   • 上传一个简单的“点亮 LED”的程序，确认是否能正常运行。

7. 尝试更换单片机或开发板

   • 如果以上方法均无效，可能是单片机本身损坏。

---

四、总结

你目前遇到的问题可能由以下几种情况引起：

• 硬件连接问题（USB 转串口、单片机供电、复位电路等）。
• 单片机被程序锁死 或 程序逻辑错误。
• 单片机内部程序损坏，需通过 ISP 擦除并重新烧录。

建议按照上述步骤逐步排查，从最基础的硬件连接开始，逐步深入软件和程序逻辑。

如果你愿意提供具体的单片机型号（如 STC89C52、STC15F2K60S2 等）、开发板类型以及部分代码，我可以帮你更具体地分析问题所在。

希望这些信息对你有帮助！如果还有其他问题，欢迎继续提问！
