STM32+温度控制PID，达到设定值时，采样值剧烈波动

Question

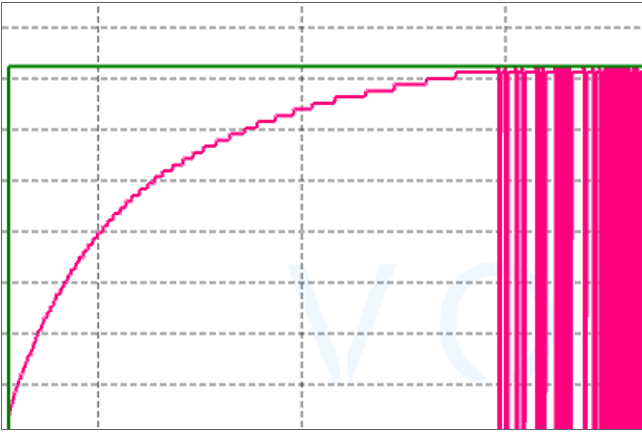

STM32F405作为主控，ADS1110作为温度采样，通过DAC输出模拟量，无论怎么进行PID整定，当达到目标值的时候，采样值会出现剧烈波动。结果如图：

代码如下：

#ifndef __ADS1110_I2C_H__
#define __ADS1110_I2C_H__

#include "main.h"

#define ADS1110_ADDR_A0    0x48
#define ADS1110_ADDR_A1    0x49
#define ADS1110_ADDR_A2    0x4A
#define ADS1110_ADDR_A3    0x4B
#define ADS1110_ADDR_A4    0x4C
#define ADS1110_ADDR_A5    0x4D
#define ADS1110_ADDR_A6    0x4E
#define ADS1110_ADDR_A7    0x4F

// 设备类型
typedef enum {
    ADC_TYPE_ADS1110 = 0,
    ADC_TYPE_ADS1115 = 1,
    ADC_TYPE_UNKNOWN = 2
} ADC_Type;

// 模式
typedef enum {
    ADS1110_MODE_CONTINUOUS = 0x00,
    ADS1110_MODE_SINGLE     = 0x10
} ADS1110_Mode;

// 数据速率
typedef enum {
    ADS1110_DR_240SPS = 0x00,
    ADS1110_DR_60SPS  = 0x01,
    ADS1110_DR_30SPS  = 0x02,
    ADS1110_DR_15SPS  = 0x03
} ADS1110_DataRate;

// 增益
typedef enum {
    ADS1110_PGA_1 = 0x00,
    ADS1110_PGA_2 = 0x01,
    ADS1110_PGA_4 = 0x02,
    ADS1110_PGA_8 = 0x03
} ADS1110_Gain;

// ADS1110状态枚举
typedef enum {
    ADS1110_STATE_IDLE = 0,
    ADS1110_STATE_WAITING_DATA,
    ADS1110_STATE_DATA_READY,
    ADS1110_STATE_ERROR
} ADS1110_StateTypeDef;

// 数据结构用于存储读取结果
typedef struct {
    uint8_t rx_buf[3];
    int16_t raw_buf[5];
    uint8_t raw_index;
    int16_t raw_data;
    float voltage;
    uint8_t gain_setting;
    uint8_t data_ready;
} ADS1110_Data;

extern ADS1110_Data ads1110_data;
extern ADC_Type adc_type;
extern ADS1110_StateTypeDef state;

ADC_Type Detect_ADC_Type(I2C_HandleTypeDef *hi2c, uint8_t dev_addr);

void ADS1110_Init(I2C_HandleTypeDef *hi2c, uint8_t dev_addr,
                    ADS1110_Mode mode, ADS1110_DataRate dr, ADS1110_Gain gain);
uint8_t ADS1110_IsDataReady(I2C_HandleTypeDef *hi2c, uint8_t dev_addr);

// DMA读取函数
HAL_StatusTypeDef ADS1110_StartRead_DMA(I2C_HandleTypeDef *hi2c, uint8_t dev_addr);
void ADS1110_ProcessData(void);

void TestDevice(void);
void USE_ADS1110(void);
void USE_ADS1110_DMA(void);

#endif

#include "ads1110_i2c.h"
#include "i2c.h"
#include "stdio.h"
#include "tempctrl.h"

ADS1110_StateTypeDef state = ADS1110_STATE_IDLE;
ADC_Type adc_type = ADC_TYPE_UNKNOWN;
ADS1110_Data ads1110_data;

ADC_Type Detect_ADC_Type(I2C_HandleTypeDef *hi2c, uint8_t dev_addr)
{
    uint8_t rx_data[3];
    HAL_StatusTypeDef status;
    uint8_t success_cnt = 0;

    printf("[ADS1110] 检测设备: 0x%02X\r\n", dev_addr);

    // 先检查设备是否响应
    if(HAL_I2C_IsDeviceReady(hi2c, dev_addr << 1, 3, 100) != HAL_OK) {
        printf("[ADS1110] 设备未响应\r\n");
        return ADC_TYPE_UNKNOWN;
    }

    for(int i = 0; i < 3; i++) {
        status = HAL_I2C_Master_Receive(hi2c, (dev_addr << 1) | 0x01, rx_data, 3, 100);
        if(status == HAL_OK) {
            success_cnt++;
        }
    }

    if(success_cnt == 3) {
        printf("[ADS1110] 连续3次读取成功，判定为ADS1110\r\n");
        return ADC_TYPE_ADS1110;
    }

    printf("[ADS1110] 读取失败或设备不匹配\r\n");
    return ADC_TYPE_UNKNOWN;
}

void ADS1110_Init(I2C_HandleTypeDef *hi2c, uint8_t dev_addr,
                    ADS1110_Mode mode, ADS1110_DataRate dr, ADS1110_Gain gain)
{
    printf("[ADS1110] 初始化...\r\n");

    uint8_t config = 0x00;

    // 构建配置字节
    config |= (mode & 0x10);           // 模式位（位4）
    config |= ((dr & 0x03) << 2);      // 数据速率位（位2-3）
    config |= (gain & 0x03);           // 增益位（位0-1）

    printf("[ADS1110] 发送配置: 0x%02X\r\n", config);

    if(HAL_I2C_Master_Transmit(hi2c, dev_addr << 1, &config, 1, 100) != HAL_OK)
    {
        printf("[ADS1110] 配置发送失败\r\n");
    }
    else
    {
        printf("[ADS1110] 配置发送成功\r\n");
    }

    HAL_Delay(10);

    printf("[ADS1110] 初始化完成\r\n");

    ads1110_data.data_ready = 0;
    state = ADS1110_STATE_IDLE;
}


uint8_t ADS1110_GetConfig(I2C_HandleTypeDef *hi2c, uint8_t dev_addr)
{
    uint8_t rx_buf[3];

    if(HAL_I2C_Master_Receive(hi2c, (dev_addr << 1) | 0x01, rx_buf, 3, 100) != HAL_OK)
    {
        return 0xFF;
    }

    return rx_buf[2];
}

uint8_t ADS1110_IsDataReady(I2C_HandleTypeDef *hi2c, uint8_t dev_addr)
{
    uint8_t rx_buf[3];

    if(HAL_I2C_Master_Receive(hi2c, (dev_addr << 1) | 0x01, rx_buf, 3, 100) != HAL_OK)
    {
        return 0;
    }

    // 第7位为0表示数据就绪
    return (rx_buf[2] & 0x80) ? 0 : 1;
}

// DMA读取
HAL_StatusTypeDef ADS1110_StartRead_DMA(I2C_HandleTypeDef *hi2c, uint8_t dev_addr)
{
    if(state == ADS1110_STATE_WAITING_DATA)
    {
        printf("[ADS1110] 已经在等待数据\r\n");
        return HAL_BUSY;
    }

    state = ADS1110_STATE_WAITING_DATA;
    ads1110_data.data_ready = 0;

    return HAL_I2C_Master_Receive_DMA(hi2c, (dev_addr << 1) | 0x01, ads1110_data.rx_buf, 3);
}

static void ADS1110_UpdateBuffer(ADS1110_Data *p_data) {
    p_data->raw_buf[p_data->raw_index] = p_data->raw_data;
    p_data->raw_index = (p_data->raw_index + 1) % 5;   // 循环索引
}

static float ADS1110_CalculateAverage(const ADS1110_Data *p_data) {
    int32_t sum = 0;
    for (int i = 0; i < 5; i++) {
        sum += p_data->raw_buf[i];
    }
    return (float)sum / 5.0f;
}

// 处理DMA读取完成的数据
void ADS1110_ProcessData(void)
{
    if(state != ADS1110_STATE_WAITING_DATA)
    {
        return;
    }

    if(ads1110_data.rx_buf[0] == 0xFF && ads1110_data.rx_buf[1] == 0xFF)
    {
        printf("[ADS1110] 接收到无效数据\r\n");
        state = ADS1110_STATE_ERROR;
        return;
    }

    ads1110_data.raw_data = (int16_t)((ads1110_data.rx_buf[0] << 8) | ads1110_data.rx_buf[1]);
    ads1110_data.gain_setting = ads1110_data.rx_buf[2] & 0x03;

    float gain_value;
    switch(ads1110_data.gain_setting)
    {
        case ADS1110_PGA_1: gain_value = 1.0f; break;
        case ADS1110_PGA_2: gain_value = 2.0f; break;
        case ADS1110_PGA_4: gain_value = 4.0f; break;
        case ADS1110_PGA_8: gain_value = 8.0f; break;
        default: gain_value = 1.0f;
    }

        if (ads1110_data.raw_data < 0) ads1110_data.raw_data = 0;

        ADS1110_UpdateBuffer(&ads1110_data);
        float raw_avg = ADS1110_CalculateAverage(&ads1110_data);

//    ads1110_data.voltage = (float)ads1110_data.raw_data / 32768.0f * 2.048f / gain_value;
        float voltage_avg = raw_avg / 32768.0f * 2.048f / gain_value;
    ads1110_data.data_ready = 1;
    state = ADS1110_STATE_DATA_READY;
        if (raw_avg < 0) raw_avg = 0;
        else if (raw_avg > 65535) raw_avg = 65535;
        adc_value = (uint16_t)(raw_avg + 0.5f);
        adc_conv_complete = 1;
}

void TestDevice(void)
{
    adc_type = Detect_ADC_Type(&hi2c1, ADS1110_ADDR_A0);
    printf("[ADS1110] 检测到设备类型: %d\r\n", adc_type);

    if(adc_type == ADC_TYPE_ADS1110)
    {
        ADS1110_Init(&hi2c1, ADS1110_ADDR_A0,
                      ADS1110_MODE_CONTINUOUS,
                      ADS1110_DR_240SPS,
                      ADS1110_PGA_1);

        uint8_t config = ADS1110_GetConfig(&hi2c1, ADS1110_ADDR_A0);
        printf("[ADS1110] 当前配置: 0x%02X\r\n", config);
        printf("[ADS1110] 初始化完成\r\n");
    }
    else
    {
        printf("[ADS1110] 不支持的设备类型\r\n");
    }
}

void USE_ADS1110_DMA(void)
{
    switch(state)
    {
        case ADS1110_STATE_IDLE:

            if(ADS1110_StartRead_DMA(&hi2c1, ADS1110_ADDR_A0) == HAL_OK)
            {
//                printf("[ADS1110] DMA读取已启动\r\n");
            }
            break;

        case ADS1110_STATE_DATA_READY:
            // 处理已读取的数据
            if(ads1110_data.data_ready)
            {

//                            adc_conv_complete = 1;
//                printf("%d,%d\n",
//                       ads1110_data.raw_data, adc_value);

                ads1110_data.data_ready = 0;
                state = ADS1110_STATE_IDLE;
            }
            break;

        case ADS1110_STATE_WAITING_DATA:
//            printf("[ADS1110] 等待数据中...\r\n");
            break;

        case ADS1110_STATE_ERROR:
            printf("[ADS1110] 错误状态，重置\r\n");
            state = ADS1110_STATE_IDLE;
            break;
    }
}

// I2C传输完成回调函数
void HAL_I2C_MasterRxCpltCallback(I2C_HandleTypeDef *hi2c)
{
    if(hi2c == &hi2c1)
    {
        ADS1110_ProcessData();
//        printf("[ADS1110] DMA读取完成\r\n");
//            HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_4);
    }
}

// I2C错误回调函数
void HAL_I2C_ErrorCallback(I2C_HandleTypeDef *hi2c)
{
    if(hi2c == &hi2c1)
    {
        printf("[ADS1110] I2C通信错误\r\n");
        state = ADS1110_STATE_ERROR;
    }
}

#ifndef TEMPCTRL_H
#define TEMPCTRL_H

#include "main.h"
#include "dac.h"
#include "usart.h"
#include <stdio.h>

/* PID参数配置 */
#define KP 15.0f
#define KI 0.01f
#define KD 0.05f

/* 积分限幅 */
#define INTEGRAL_LIMIT 500.0f

/* DAC参数 */
#define DAC_RESOLUTION 4095
#define DAC_MAX_VOLTAGE 3.0f
#define OUTPUT_MIN_VOLTAGE 0.0f
#define OUTPUT_MAX_VOLTAGE 3.0f

/* 函数声明 */
void TemCtrl_Init(void);
void TempCtrl(void);
float PID_Calculate(float setPoint, float actualInput);
void Update_DAC_Output(float output);
void Update_DAC_Voltage(float voltage_output);

/* 外部变量声明 */
extern uint16_t adc_value;
extern uint8_t rx_buffer[2];
extern uint8_t uart3_rec_flag;
extern uint8_t adc_conv_complete;
extern uint16_t setPoint;

#endif /* TEMPCTRL_H */

#include "tempctrl.h"
#include "ads1110_i2c.h"
#include "tim.h"
#include "usart.h"
#include "i2c.h"

uint16_t adc_value = 0;
uint8_t rx_buffer[2];
uint8_t uart3_rec_flag = 0;
uint8_t adc_conv_complete = 0;
uint16_t setPoint = 0x0498;

/* PID控制变量 */
float actualInput, lastInput, error, integral, derivative;
float pidOutput;
float lastError = 0;

float PID_Calculate(float setPoint, float actualInput)
{
    error = setPoint - actualInput;

    integral += error;
    if (integral > INTEGRAL_LIMIT) integral = INTEGRAL_LIMIT;
    if (integral < -INTEGRAL_LIMIT) integral = -INTEGRAL_LIMIT;

    derivative = error - lastError;
    lastError = error;

    pidOutput = KP * error + KI * integral + KD * derivative;

    // 输出限幅及积分抗饱和
    if (pidOutput > 100.0f) {
        pidOutput = 100.0f;
//        if (error > 0) integral -= error;
    } else if (pidOutput < 0.0f) {
        pidOutput = 0.0f;
//        if (error < 0) integral -= error;
    }

    lastInput = actualInput;

    return pidOutput;
}

void Update_DAC_Output(float output)
{
    float voltage_output;
    uint16_t dac_value;

    voltage_output = (output / 100.0f) * OUTPUT_MAX_VOLTAGE;
    if (voltage_output < OUTPUT_MIN_VOLTAGE) voltage_output = OUTPUT_MIN_VOLTAGE;
    if (voltage_output > OUTPUT_MAX_VOLTAGE) voltage_output = OUTPUT_MAX_VOLTAGE;

    dac_value = (uint16_t)((voltage_output / DAC_MAX_VOLTAGE) * DAC_RESOLUTION);
    HAL_DAC_SetValue(&hdac, DAC_CHANNEL_2, DAC_ALIGN_12B_R, dac_value);
}

void TemCtrl_Init(void)
{
    /* 启动DAC通道 */
    HAL_DAC_Start(&hdac, DAC_CHANNEL_2);
    HAL_DAC_SetValue(&hdac, DAC_CHANNEL_2, DAC_ALIGN_12B_R, 2048);

    /* 初始化PID变量 */
    error = 0;
    integral = 0;
    derivative = 0;
    lastInput = 0;
    lastError = 0;

    HAL_UART_Receive_IT(&huart3, rx_buffer, sizeof(rx_buffer));

    printf("Temperature Control Initialized with DAC Output\r\n");
    printf("Default Setpoint: 0x%04X\r\n", setPoint);
}

void TempCtrl(void)
{
    static uint32_t last_pid_time = 0;
    uint32_t current_time = HAL_GetTick();

    if(adc_conv_complete == 1)
    {
        adc_conv_complete = 0;

//        if(current_time - last_pid_time >= 100)
//        {
//            last_pid_time = current_time;
//                        HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_4);
//            if (adc_value > 0x0490)
//            {

                pidOutput = PID_Calculate((float)setPoint, (float)adc_value);

                if (pidOutput < 0.0f) pidOutput = 0.0f;
                if (pidOutput > 100.0f) pidOutput = 100.0f;

                Update_DAC_Output(pidOutput);

                printf("%d,%d,%.2f\n",
                       adc_value, setPoint, pidOutput);
//            }
//            else
//            {

////                Update_DAC_Output(0.0);
//                printf("0x%04X\n", adc_value);
//            }
//        }
    }

    if (uart3_rec_flag)
    {
        uart3_rec_flag = 0;

        uint16_t new_setpoint = (rx_buffer[0] << 8) | rx_buffer[1];
        setPoint = (float)new_setpoint;

        integral = 0;

        printf("New setpoint received: 0x%04X\r\n", new_setpoint);

        HAL_UART_Receive_IT(&huart3, rx_buffer, sizeof(rx_buffer));
    }
}

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
    if (huart->Instance == USART3)
    {
        uart3_rec_flag = 1;
    }
}

int main(void)
{

  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_DMA_Init();
  MX_DAC_Init();
  MX_USART3_UART_Init();
  MX_TIM6_Init();
  MX_USART6_UART_Init();
  MX_TIM8_Init();
  MX_I2C1_Init();
  /* USER CODE BEGIN 2 */
    TestDevice();
    TemCtrl_Init();
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */

        while (1)
        {
            USE_ADS1110_DMA();
            TempCtrl();
        // 短暂延时
      HAL_Delay(1);
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
    }
  /* USER CODE END 3 */
}

有没有佬支支招啊（大哭），已经调了快两个星期了

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

您描述的问题是：在STM32F405上使用ADS1110进行温度采样，通过DAC输出模拟量控制温度，无论怎么进行PID整定，当达到目标值时，采样值会出现剧烈波动。

这个问题通常与系统稳定性、传感器噪声、PID参数设置不当或硬件设计问题有关。下面我将从多个方面分析原因，并给出解决方案。

---

🔍 一、可能的原因分析

1. ADC采集不稳定

• ADS1110的采样率较低（比如60SPS），如果采样频率过低，可能会导致数据不准确。
• 如果没有正确配置ADS1110的增益（PGA）和数据速率（DR），可能导致采样值误差较大。

2. PID参数设置不合理

• PID中的**积分项（I）**容易引起超调和震荡，尤其是在设定值附近时，积分项累积过大，导致输出波动。
• **微分项（D）**对噪声敏感，如果输入信号有噪声，会导致输出剧烈变化。

3. 传感器噪声干扰

• 温度传感器（如热电偶、热敏电阻）本身存在一定的噪声，尤其是使用ADS1110时，如果没有进行滤波处理，可能导致采样值波动。

4. DAC输出不稳定

• DAC的输出精度不够或存在毛刺，可能导致控制信号不稳定，从而引发反馈系统的震荡。

5. 系统响应时间过长

• 如果系统响应时间较长，PID控制器无法及时调整，也会造成振荡。

---

✅ 二、解决方案

1. 优化ADC配置与采样方式

• 确保ADS1110的增益（PGA）和数据速率（DR）设置合理。
• 使用DMA方式进行连续采样，避免CPU中断影响采样精度。

✅ 修改后的代码示例：

// 在ads1110_i2c.c中添加DMA接收回调函数
void HAL_I2C_RxCpltCallback(I2C_HandleTypeDef *hi2c)
{
    if (hi2c == &hi2c1) {
        // 处理ADS1110数据
        ADS1110_ProcessData();
    }
}

// 启动DMA读取
HAL_StatusTypeDef ADS1110_StartRead_DMA(I2C_HandleTypeDef *hi2c, uint8_t dev_addr)
{
    uint8_t tx_data = 0x00; // 指向配置寄存器
    return HAL_I2C_Master_Transmit_DMA(hi2c, (dev_addr << 1), &tx_data, 1);
}

重点： 使用DMA进行连续采样可以提高采样精度，减少CPU负担。

---

2. 优化PID参数

• 降低积分增益（Ki），防止积分项积累过大。
• 增加微分增益（Kd），但需注意避免噪声放大。
• 可以尝试使用自整定PID算法，或者手动逐步调试。

✅ 示例PID结构体定义：

typedef struct {
    float Kp;
    float Ki;
    float Kd;
    float setpoint;
    float integral;
    float last_error;
    float output;
} PID_Controller;

✅ PID计算函数：

float PID_Calculate(PID_Controller *pid, float input)
{
    float error = pid->setpoint - input;
    pid->integral += error;
    float derivative = error - pid->last_error;

    pid->output = pid->Kp * error + pid->Ki * pid->integral + pid->Kd * derivative;
    pid->last_error = error;

    return pid->output;
}

重点： 适当降低Ki，增加Kd，可有效抑制震荡。

---

3. 增加信号滤波

• 对ADC采集的原始数据进行软件滤波，如滑动平均滤波、中位值滤波等。

✅ 示例滤波函数：

#define FILTER_SIZE 10
int16_t filter_buffer[FILTER_SIZE];
uint8_t buffer_index = 0;

float Filter_Average(int16_t raw_value)
{
    filter_buffer[buffer_index] = raw_value;
    buffer_index = (buffer_index + 1) % FILTER_SIZE;

    int32_t sum = 0;
    for (int i = 0; i < FILTER_SIZE; i++) {
        sum += filter_buffer[i];
    }

    return (float)sum / FILTER_SIZE;
}

重点： 采用滑动平均滤波可有效平滑ADC噪声。

---

4. 检查DAC输出稳定性

• 确保DAC的输出电压稳定，无毛刺。
• 如果使用PWM生成模拟电压，需确保PWM频率足够高，避免抖动。

---

5. 降低系统响应延迟

• 如果系统响应较慢，可考虑降低采样频率，或增加PID的预估功能（如前馈控制）。

---

🧠 三、建议操作步骤

1. 确认ADS1110配置是否正确：

   • 检查增益（PGA）、数据速率（DR）是否符合需求。
   • 确认I2C通信是否稳定，无丢包。

2. 测试ADC采样数据：

   • 在未接入PID控制的情况下，单独测试ADC采样值是否稳定。
   • 如果ADC数据波动大，可能是硬件或配置问题。

3. 简化PID控制逻辑：

   • 先只使用P控制，观察系统是否稳定。
   • 再逐步引入I和D项，调节参数。

4. 加入滤波机制：

   • 在ADC采集后加入软件滤波，提升数据质量。

5. 优化PID参数：

   • 通过实验逐步调整Kp、Ki、Kd，直到系统稳定。

---

📌 四、总结

| 问题 | 解决方案 | |------|----------| | ADC采集不稳定 | 优化ADS1110配置，使用DMA采样 | | PID参数不当 | 调整Kp、Ki、Kd，降低积分增益 | | 传感器噪声大 | 加入软件滤波（如滑动平均） | | DAC输出不稳定 | 检查DAC配置，确保输出平稳 | | 系统响应延迟 | 降低采样频率，或加入前馈控制 |

---

如果您能提供具体的PID参数或ADC采样数据，我可以进一步帮助您分析具体问题所在。希望以上内容对您有所帮助！
