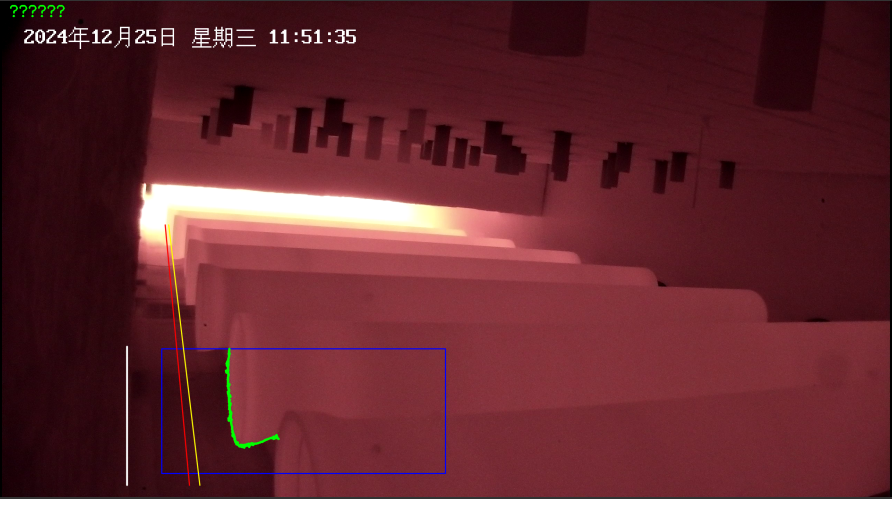

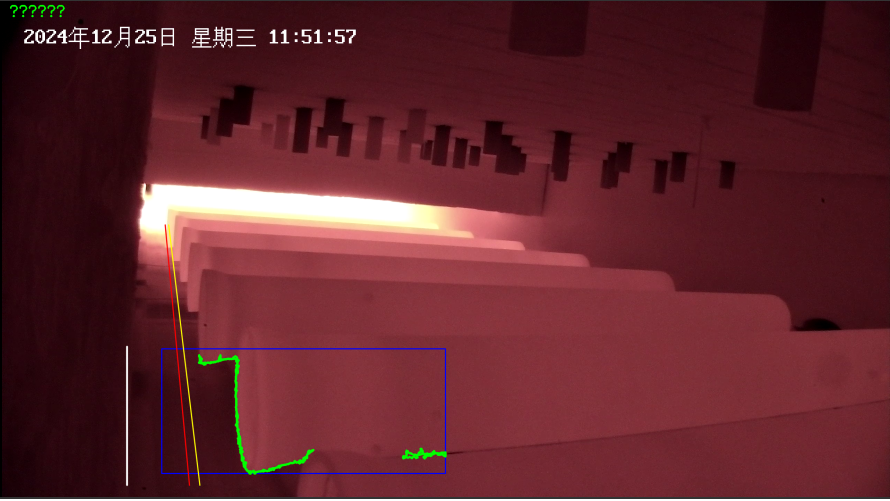

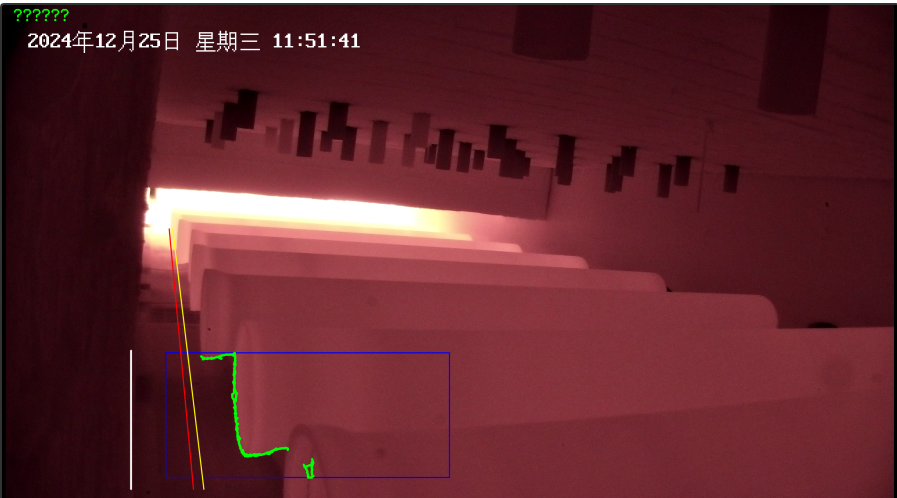

你目前的管道边缘检测算法在处理过程中出现边缘不连续、毛边、误识别等问题，这通常是由于图像预处理、边缘检测、形态学操作或轮廓筛选等步骤中存在不足导致的。下面我将从问题分析和解决方案两个方面进行详细说明，并给出修改后的代码建议。
一、问题分析
-
边缘不连续
- Canny边缘检测虽然能提取出边缘点，但对光照变化、噪声敏感。
- 形态学操作（如开运算、闭运算）可能导致边缘断裂或连接不当。
-
误识别（非边缘也被识别）
- 轮廓筛选条件（如面积）可能过于宽松或狭窄，无法准确过滤出管道轮廓。
-
毛边现象
- 边缘检测后未进行平滑处理，或者形态学操作参数设置不当。
-
动态阈值不稳定
- 基于均值的Canny阈值可能在不同光照条件下不稳定，影响边缘检测效果。
二、解决方案（重点部分加粗）
1. 优化图像预处理
- 增强对比度：CLAHE是合适的，但可以尝试调整参数，比如
clipLimit 和 tileGridSize。 - 去噪：使用更精细的滤波器，例如双边滤波（
cv::bilateralFilter），保留边缘的同时去除噪声。
// 双边滤波（可替代高斯模糊）
cv::Mat bilateral;
cv::bilateralFilter(enhanced, bilateral, 9, 75, 75);
2. 改进边缘检测方法
- Canny 阈值调整：固定阈值可能更稳定，或者根据实际场景设定合理的上下限。
- Sobel 算子 + 自适应阈值：如果 Canny 效果不佳，可以尝试结合 Sobel 和自适应阈值。
// 使用 Sobel + 自适应阈值（示例）
cv::Mat grad_x, grad_y;
cv::Sobel(bilateral, grad_x, CV_16S, 1, 0, 3, 1, 0, cv::BORDER_DEFAULT);
cv::Sobel(bilateral, grad_y, CV_16S, 0, 1, 3, 1, 0, cv::BORDER_DEFAULT);
cv::Mat abs_grad_x, abs_grad_y;
cv::convertScaleAbs(grad_x, abs_grad_x);
cv::convertScaleAbs(grad_y, abs_grad_y);
cv::Mat edges;
cv::addWeighted(abs_grad_x, 0.5, abs_grad_y, 0.5, 0, edges);
3. 更精细的形态学操作
- 控制结构元素大小：根据管道尺寸调整 kernel 大小。
- 增加迭代次数：确保边缘连通性。
cv::Mat kernel = cv::getStructuringElement(cv::MORPH_RECT, cv::Size(5, 5));
cv::morphologyEx(binary, binary, cv::MORPH_OPEN, kernel, cv::Point(-1,-1), 1);
cv::morphologyEx(binary, binary, cv::MORPH_CLOSE, kernel, cv::Point(-1,-1), 2);
4. 更精准的轮廓筛选
- 添加形状特征筛选：比如长宽比、圆形度、凸包等。
- 避免过早剔除轮廓：适当放宽面积限制，再通过其他方式过滤。
for (const auto& contour : contours)
{
double area = cv::contourArea(contour);
if (area < 500 || area > 15000) continue;
// 添加形状特征筛选
double perimeter = cv::arcLength(contour, true);
double circularity = 4 * M_PI * area / (perimeter * perimeter);
if (circularity < 0.6) continue; // 仅保留近似圆形的轮廓
// ...
}
5. 后处理平滑轮廓
- 轮廓平滑：使用
approxPolyDP 或 smoothContour 函数减少毛边。
std::vector<std::vector<cv::Point>> smoothedContours;
for (auto& contour : validContours)
{
std::vector<cv::Point> smoothed;
cv::approxPolyDP(contour, smoothed, 2, true); // 每个点距离不超过2
smoothedContours.push_back(smoothed);
}
三、修改后的完整代码（关键部分优化）
std::vector<std::vector<cv::Point>> detectPipeEdges(const cv::Mat& frame, const cv::Rect& roiRect)
{
if (frame.empty() || roiRect.empty()) return {};
cv::Mat roi_mat = frame(roiRect);
if (roi_mat.empty()) return {};
// 灰度化
cv::Mat gray;
cv::cvtColor(roi_mat, gray, cv::COLOR_BGR2GRAY);
// CLAHE增强对比度
cv::Ptr<cv::CLAHE> clahe = cv::createCLAHE(2, cv::Size(8, 8));
cv::Mat enhanced;
clahe->apply(gray, enhanced);
// 双边滤波
cv::Mat bilateral;
cv::bilateralFilter(enhanced, bilateral, 9, 75, 75);
// Canny 边缘检测（固定阈值）
double lowerThreshold = 50;
double upperThreshold = 150;
cv::Mat edges;
cv::Canny(bilateral, edges, lowerThreshold, upperThreshold, 3, true);
// 形态学操作
cv::Mat binary = edges;
cv::Mat kernel = cv::getStructuringElement(cv::MORPH_RECT, cv::Size(5, 5));
cv::morphologyEx(binary, binary, cv::MORPH_OPEN, kernel, cv::Point(-1,-1), 1);
cv::morphologyEx(binary, binary, cv::MORPH_CLOSE, kernel, cv::Point(-1,-1), 2);
// 找轮廓
std::vector<std::vector<cv::Point>> contours;
std::vector<cv::Vec4i> hierarchy;
cv::findContours(binary, contours, hierarchy, cv::RETR_EXTERNAL, cv::CHAIN_APPROX_SIMPLE);
// 筛选轮廓
std::vector<std::vector<cv::Point>> validContours;
for (const auto& contour : contours)
{
double area = cv::contourArea(contour);
if (area < 500 || area > 15000) continue;
double perimeter = cv::arcLength(contour, true);
double circularity = 4 * M_PI * area / (perimeter * perimeter);
if (circularity < 0.6) continue;
// 转换坐标
std::vector<cv::Point> contourGlobal;
for (const auto& p : contour)
{
contourGlobal.push_back(cv::Point(p.x + roiRect.x, p.y + roiRect.y));
}
validContours.push_back(contourGlobal);
}
// 平滑轮廓
std::vector<std::vector<cv::Point>> smoothedContours;
for (auto& contour : validContours)
{
std::vector<cv::Point> smoothed;
cv::approxPolyDP(contour, smoothed, 2, true);
smoothedContours.push_back(smoothed);
}
return smoothedContours;
}
四、总结（重点）
- ✅ 优化图像预处理：使用双边滤波、调整 CLAHE 参数。
- ✅ 改进边缘检测方法：尝试 Sobel + 自适应阈值，或固定 Canny 阈值。
- ✅ 精细化形态学操作：合理设置结构元素大小与迭代次数。
- ✅ 增加轮廓筛选条件：加入形状特征（如圆形度、长宽比）。
- ✅ 后处理平滑轮廓：使用
approxPolyDP 或其他平滑方法。
如果你还有具体的图片样本或运行结果截图，我可以进一步帮助你分析具体问题！
