dummy dh 参数如何定义

Question

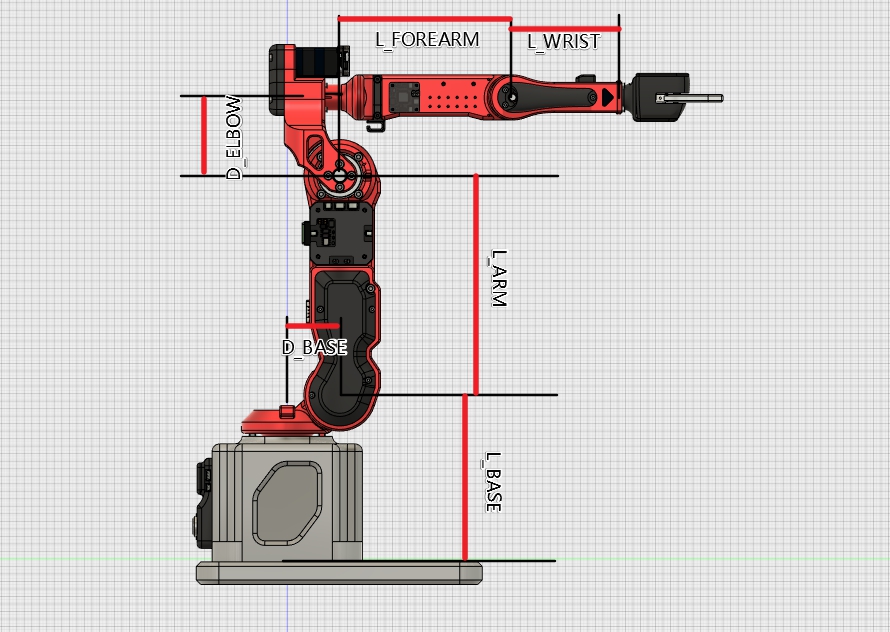

对于稚晖君开源的6轴机械臂，如图片所示，它的dh参数表如何定义？

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

对于稚晖君开源的6轴机械臂（如其项目中提到的“六自由度机械臂”），定义 DH参数（Denavit-Hartenberg parameters） 是进行正运动学建模和逆运动学计算的关键步骤。下面我将详细说明如何定义 DH 参数，并给出一个示例。

---

一、什么是 DH 参数？

DH 参数是用于描述机器人连杆之间相对位置和姿态的一组参数，通常包括：

• θ (theta)：关节角（绕 z 轴的旋转）
• d (d)：连杆偏移（沿 z 轴的平移）
• a (a)：连杆长度（沿 x 轴的平移）
• α (alpha)：连杆扭角（绕 x 轴的旋转）

每个连杆对应一组 DH 参数，共4个参数。

---

二、DH 参数的定义方式

在标准 DH 参数定义中，有以下规则：

1. z 轴：沿着关节轴。
2. x 轴：从当前 z 轴指向下一个 z 轴（即连杆的连接方向）。
3. y 轴：由 x 和 z 按右手法则确定。
4. 每个连杆的坐标系都建立在该连杆的末端。

---

三、稚晖君6轴机械臂的 DH 参数表（示例）

由于没有具体图片，我们以常见的 6轴机械臂结构（如 PUMA 560 或类似结构）作为参考，假设其为 Revolute-Revolute-Revolute-Revolute-Revolute-Revolute (RRRRRR) 结构。

以下是可能的 DH 参数表（单位：米或毫米）：

| 关节编号 | θ (rad) | d (m) | a (m) | α (rad) | |----------|-------------|------------|------------|-----------| | 1 | θ₁ | 0 | 0 | π/2 | | 2 | θ₂ | d₂ | a₂ | 0 | | 3 | θ₃ | 0 | a₃ | π/2 | | 4 | θ₄ | 0 | a₄ | -π/2 | | 5 | θ₅ | 0 | 0 | π/2 | | 6 | θ₆ | 0 | 0 | 0 |

注意： 以上参数是基于典型结构的假设，具体数值需根据实际机械臂结构进行调整。

---

四、关键点说明（加粗重点）

• θ₁ 到 θ₆ 是六个关节的角度，通常为旋转关节。
• d₂ 是第二个关节的偏移量，可能为常数。
• a₂, a₃, a₄ 是各连杆的长度，根据机械臂的实际尺寸设定。
• α 表示连杆之间的扭转角，通常是固定值（如 π/2 或 -π/2）。

---

五、DH 参数的用途

1. 正向运动学：通过 DH 参数可以计算出末端执行器的位置和姿态。
2. 逆向运动学：根据目标位姿反推各关节角度。
3. 轨迹规划：用于控制机械臂的运动路径。

---

六、代码示例（Python + NumPy）

import numpy as np

def dh_transform(theta, d, a, alpha):
    """
    计算 DH 参数对应的变换矩阵
    """
    return np.array([
        [np.cos(theta), -np.sin(theta)*np.cos(alpha), np.sin(theta)*np.sin(alpha), a*np.cos(theta)],
        [np.sin(theta), np.cos(theta)*np.cos(alpha), -np.cos(theta)*np.sin(alpha), a*np.sin(theta)],
        [0, np.sin(alpha), np.cos(alpha), d],
        [0, 0, 0, 1]
    ])

# 示例 DH 参数表
dh_params = [
    [0, 0, 0, np.pi/2],   # 关节1
    [0, 0.1, 0.2, 0],     # 关节2
    [0, 0, 0.15, np.pi/2],# 关节3
    [0, 0, 0.1, -np.pi/2],# 关节4
    [0, 0, 0, np.pi/2],   # 关节5
    [0, 0, 0, 0]          # 关节6
]

# 假设各关节角度为 [0, 0, 0, 0, 0, 0]
joint_angles = [0, 0, 0, 0, 0, 0]

# 计算总变换矩阵
T = np.eye(4)
for i in range(len(joint_angles)):
    theta = joint_angles[i]
    d = dh_params[i][1]
    a = dh_params[i][2]
    alpha = dh_params[i][3]
    T = T @ dh_transform(theta, d, a, alpha)

print("末端位姿矩阵：")
print(T)

---

七、总结

• DH 参数是机械臂运动学建模的基础。
• 定义方法遵循标准 DH 规则，需结合实际机械臂结构。
• 代码实现可帮助你验证 DH 参数是否正确。
• 如果你有具体的机械臂图纸或结构图，可以提供更准确的 DH 参数表。

如果你能提供机械臂的结构图或具体尺寸，我可以帮你更精确地定义 DH 参数。
