询问做两级运放放大器cadence的相关内容

Question

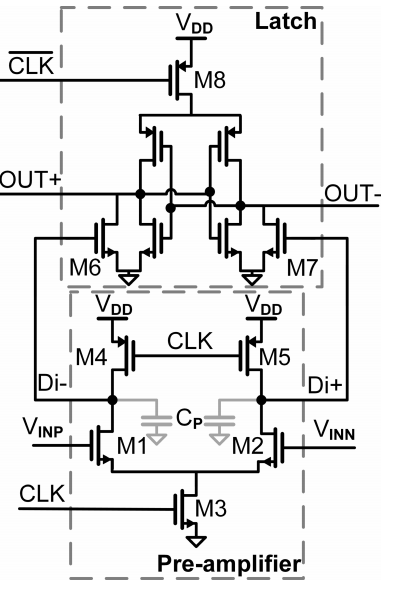

输入分辨率 < 2mV、传输延迟 < 10ns、功耗 < 100μW、时钟频率 > 20MHz、有效抑制回踢噪声，需要达到这些指标，我想参考这个电路搭，然后元件参数调一调，可以达到嘛QAQ

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你提到的这个两级运放放大器（Operational Amplifier）的设计需求非常具体，包括：

• 输入分辨率 < 2mV
• 传输延迟 < 10ns
• 功耗 < 100μW
• 时钟频率 > 20MHz
• 有效抑制回踢噪声（Kick Noise）

这些指标对电路设计提出了较高的要求，尤其是在低功耗、高速、高精度和噪声抑制方面。下面我将从Cadence仿真与设计流程、电路结构选择、参数调整建议等方面进行详细分析，并提供解决方案列表。

---

✅ 一、使用Cadence进行两级运放设计的基本流程

1. 电路设计与建模

• 使用 Cadence Virtuoso 进行电路设计。
• 设计一个两级运放结构，通常采用：
  • 第一级：差分放大器（Differential Amplifier）
  • 第二级：电压增益级（Voltage Gain Stage）
• 可以使用 CMOS工艺 或 BiCMOS工艺 来满足低功耗和高速要求。

2. 参数设置

• 电源电压：通常为1.8V或3.3V，根据功耗需求选择。
• 偏置电流：控制在微安级别以满足 < 100μW 的功耗目标。
• 晶体管尺寸：根据速度和功耗折中选择。

3. 仿真与验证

• 使用 Spectre 或 ADS 进行仿真。
• 检查以下性能指标：
  • 开环增益（Avo）
  • 带宽（Bandwidth）
  • 相位裕度（Phase Margin）
  • 噪声谱密度（Noise Spectral Density）
  • 传输延迟（Propagation Delay）
  • 电源抑制比（PSRR）

---

✅ 二、实现上述指标的关键技术点

1. 输入分辨率 < 2mV

• 需要保证差分输入级的失调电压（Offset Voltage）足够小。
• 建议使用自偏置结构或动态偏置电路来降低失调。
• 选择匹配性好的晶体管（如MOSFET）并使用共源共栅结构提高输入阻抗和匹配性。

2. 传输延迟 < 10ns

• 高速运放需要高跨导（gm） 和 低输出电容。
• 采用紧凑型晶体管设计，减少寄生电容。
• 优化负载电容，避免过重的负载影响响应速度。

3. 功耗 < 100μW

• 控制偏置电流是关键。
• 采用动态开关技术或睡眠模式控制。
• 使用低功耗工艺（如0.18μm CMOS）。
• 减少不必要的电流路径，如关闭未使用的模块。

4. 时钟频率 > 20MHz

• 确保增益带宽积（GBP） 大于 20MHz。
• 优化补偿网络，避免相位滞后。
• 使用米勒补偿（Miller Compensation） 或 零点补偿（Zero Compensation） 技术。

5. 有效抑制回踢噪声

• 回踢噪声（Kick Noise）通常是由于快速变化的信号引起的瞬态干扰。
• 采用滤波器或低通滤波器（LPF） 来抑制高频噪声。
• 在输入端加入RC低通滤波器。
• 优化电源去耦，使用多个去耦电容（如0.1μF + 10pF）。

---

✅ 三、推荐的两级运放结构及参数调整建议

1. 第一级：差分放大器（Differential Amplifier）

• 晶体管类型：NMOS 或 PMOS（根据电源电压选择）
• 偏置方式：自偏置或电流镜偏置
• 增益：约 10~100（根据整体增益需求）
• 输入阻抗：>1MΩ
• 输出阻抗：<1kΩ

2. 第二级：电压增益级（Voltage Gain Stage）

• 晶体管类型：CMOS 或 BiCMOS（根据速度需求）
• 增益：10~100
• 输出阻抗：<100Ω
• 补偿电容：1~10pF（用于稳定）

3. 关键参数调整建议

| 参数 | 建议值 | 调整方法 | |------|--------|----------| | 偏置电流 | 1~10μA | 通过电流镜调节 | | 输入失调电压 | <1mV | 匹配晶体管，使用自校准电路 | | 增益带宽积 | >20MHz | 优化跨导和负载电容 | | 输出摆幅 | >1Vpp | 选择合适的电源电压 | | 噪声系数 | <10nV/√Hz | 优化晶体管尺寸和偏置 |

---

✅ 四、Cadence设计与仿真代码示例（简化版）

// 示例：两级运放的Verilog-A模型（简化版）
module opamp(
    input in_p, in_n,
    output out
);

    // 第一级：差分放大器
    parameter gm1 = 1e-3; // 跨导
    parameter R1 = 1e3;   // 输入电阻
    parameter C1 = 1e-12; // 输入电容

    // 第二级：电压增益级
    parameter gm2 = 1e-3;
    parameter R2 = 1e3;
    parameter C2 = 1e-12;

    // 仿真变量
    real v_in, v_out, i_diff, i_gain;

    // 差分输入
    v_in = (in_p - in_n) * gm1;

    // 第一级输出
    i_diff = v_in / R1;

    // 第二级增益
    i_gain = i_diff * gm2;

    // 输出电压
    v_out = i_gain * R2;

    out = v_out;

endmodule

注意：以上代码仅为理论模拟，实际设计需结合Cadence的SPICE模型和仿真工具进行详细验证。

---

✅ 五、解决方案总结（有序列表）

1. 选择合适的工艺和技术：使用低功耗CMOS工艺，确保满足 < 100μW 功耗要求。
2. 设计两级结构：第一级为差分放大器，第二级为电压增益级。
3. 优化偏置电流：控制在1~10μA范围内，以降低功耗。
4. 提高跨导（gm）和带宽：确保 GBP > 20MHz，满足高速需求。
5. 降低输入失调电压：通过匹配晶体管和使用自校准电路。
6. 加入滤波器：在输入端加入RC低通滤波器，抑制回踢噪声。
7. 使用Cadence进行仿真：利用Spectre进行稳定性、噪声、延迟等测试。
8. 调整晶体管尺寸和偏置电路：通过迭代优化达到所有指标。

---

✅ 六、是否可以达到这些指标？

可以达到，但需要精细设计和严格仿真验证。特别是：

• 低功耗与高速之间的平衡 是一大挑战。
• 噪声抑制 需要合理布局和滤波。
• 传输延迟 需要优化晶体管尺寸和负载。

如果你有具体的工艺库或设计规范，我可以进一步帮你制定详细的设计方案和参数调整策略。

如有需要，也可以提供完整的 Cadence 项目文件模板或仿真脚本。欢迎继续提问！
