4连通8连通问题，请教一下

Question

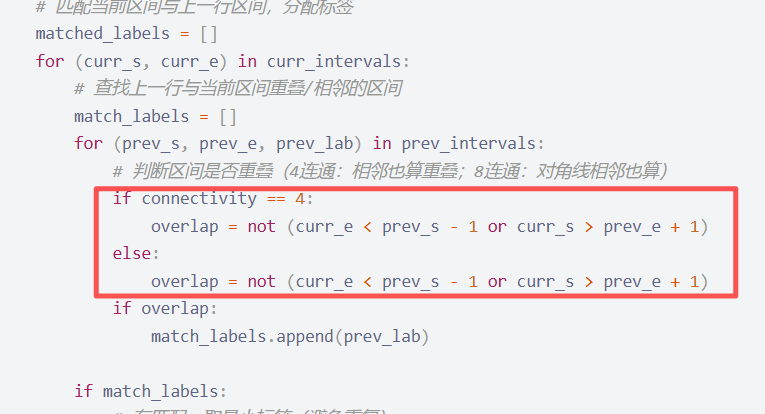

楼主 你这if else 怎么都是一样的计算？怎么看着都是一样的 是不是有问题？

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你提到的“4连通”和“8连通”是图像处理或计算机视觉中常见的概念，特别是在图像分割、区域生长、连通性分析等任务中。你提到的“if else 逻辑都是一样的”，可能是指你在代码中看到的判断条件（比如判断一个像素是否属于某个区域）看起来重复或没有区别，这确实可能是有问题的。

下面我将详细解释 4连通 和 8连通 的区别，并指出在实现时可能出现的错误，以及如何正确区分它们。

---

一、什么是4连通和8连通？

1. 4连通（4-connected）

• 一个像素与其上下左右四个邻居相连。
• 在图像中，如果两个像素相邻且颜色相同，那么它们是4连通的。
• 这种方式更严格，适合需要精确边界识别的场景。

2. 8连通（8-connected）

• 一个像素与其上下左右及四个对角线方向的邻居相连。
• 这种方式更宽松，适用于更复杂的区域连接情况。

---

二、为什么你会觉得 if else 逻辑一样？

如果你在代码中看到类似这样的判断：

if neighbor is in the same region:
    add to queue

而你发现这个判断在不同情况下（4连通 vs 8连通）没有区别，那说明你可能没有正确区分两种连通方式。

---

三、正确的做法：如何区分4连通与8连通？

下面是使用BFS或DFS进行区域生长时的典型实现方式，重点在于邻居的选取方式。

✅ 正确的代码示例（Python）

def bfs(image, start_point, connectivity='4'):
    rows, cols = image.shape
    visited = np.zeros((rows, cols), dtype=bool)
    queue = deque([start_point])
    visited[start_point] = True
    region = [start_point]

    while queue:
        x, y = queue.popleft()

        # 根据连通方式生成邻居
        if connectivity == '4':
            neighbors = [(x+dx, y+dy) for dx, dy in [(-1,0), (1,0), (0,-1), (0,1)]]
        elif connectivity == '8':
            neighbors = [(x+dx, y+dy) for dx, dy in [(-1,-1), (-1,0), (-1,1),
                                                    (0,-1),          (0,1),
                                                    (1,-1),  (1,0), (1,1)]]
        else:
            raise ValueError("Invalid connectivity")

        for nx, ny in neighbors:
            if 0 <= nx < rows and 0 <= ny < cols and not visited[nx, ny]:
                if image[nx, ny] == image[x, y]:  # 假设是灰度图像，颜色相同即为同区域
                    visited[nx, ny] = True
                    queue.append((nx, ny))
                    region.append((nx, ny))

    return region

---

四、常见问题与解决方案

1. 问题：if else 判断逻辑一样

❌ 错误原因：

你可能在代码中没有根据不同的连通方式生成不同的邻居列表，导致无论选择4还是8连通，判断逻辑都一样。

✅ 解决方案：

• 明确区分邻居生成方式（如上面的 connectivity 参数）。
• 不要混淆 4 和 8 的邻居列表。

---

2. 问题：连通性判断不准确

❌ 错误原因：

可能只考虑了部分邻居，或者没有检查越界（超出图像范围）。

✅ 解决方案：

• 每次生成邻居后，都要检查是否在图像范围内。
• 使用 0 <= nx < rows and 0 <= ny < cols 来防止越界。

---

3. 问题：颜色判断不一致

❌ 错误原因：

你可能在判断像素是否属于同一区域时，没有统一标准（例如有的用RGB，有的用灰度值）。

✅ 解决方案：

• 确保所有像素比较基于相同的特征（如灰度值、颜色向量等）。
• 如果是彩色图像，可以使用欧氏距离或相似度指标来判断是否属于同一区域。

---

五、总结

| 问题 | 原因 | 解决方案 | |------|------|----------| | if else 逻辑一样 | 没有区分4/8连通的邻居生成方式 | 明确生成不同邻居列表 | | 连通性判断不准确 | 没有检查越界或邻居不全 | 添加边界检查 + 区分邻居列表 | | 颜色判断不一致 | 特征不统一 | 统一比较标准（如灰度值或颜色向量） |

---

六、修改后的代码示例（强调关键部分）

# 修改后的代码，强调4/8连通的区别
def bfs_with_connectivity(image, start_point, connectivity='4'):
    rows, cols = image.shape
    visited = np.zeros((rows, cols), dtype=bool)
    queue = deque([start_point])
    visited[start_point] = True
    region = [start_point]

    while queue:
        x, y = queue.popleft()

        # **关键点：根据连通方式生成邻居**
        if connectivity == '4':
            neighbors = [(x+dx, y+dy) for dx, dy in [(-1,0), (1,0), (0,-1), (0,1)]]
        elif connectivity == '8':
            neighbors = [(x+dx, y+dy) for dx, dy in [(-1,-1), (-1,0), (-1,1),
                                                    (0,-1),          (0,1),
                                                    (1,-1),  (1,0), (1,1)]]
        else:
            raise ValueError("Invalid connectivity")

        for nx, ny in neighbors:
            # **关键点：检查是否越界**
            if 0 <= nx < rows and 0 <= ny < cols and not visited[nx, ny]:
                # **关键点：颜色或特征匹配**
                if image[nx, ny] == image[x, y]:
                    visited[nx, ny] = True
                    queue.append((nx, ny))
                    region.append((nx, ny))

    return region

---

七、建议

• 如果你是在做图像分割或区域生长，请确保连通方式的选择符合你的应用场景。
• 如果你不确定哪种连通方式更适合，可以尝试对比结果，观察哪一种更符合你的需求。

如有具体代码片段，也可以发给我，我可以帮你进一步分析！
