如何在使用MATLABappdesigner与simulink联合仿真问题

Question

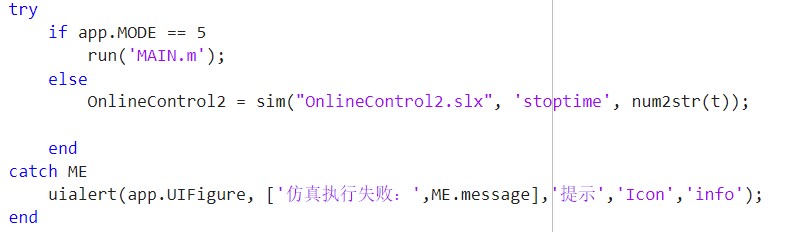

在使用MATLABappdesigner与simulink联合仿真时遇到这一问题：点击运行按钮后执行到图一代码

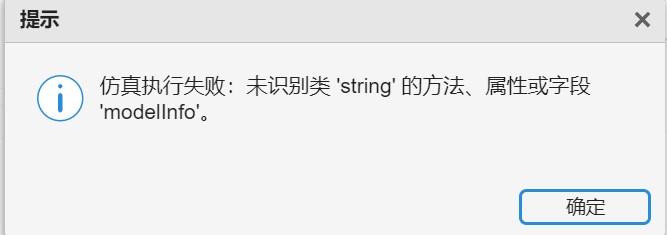

正常在MATLAB的编译器打开运行没问题，但是打包成独立exe程序后点击按钮发现错误弹窗

这个错误来源源自何处？官方搜不出来。

Answer 1

在MATLAB App Designer与Simulink联合仿真打包成独立EXE时出现错误，通常是因为打包过程中遗漏了Simulink模型依赖、仿真配置未正确设置，或者权限/路径问题导致的。下面是一套完整的排查和解决方案：

一、最常见的错误原因及对应解决方法

1. 未将Simulink模型添加到打包依赖中

问题表现：打包时仅选择了APP文件，Simulink模型及其关联文件未被包含到EXE中，运行时找不到模型文件。

解决方法：

• 在App Designer中，确保通过绝对路径或打包时的相对路径引用模型，不要用MATLAB当前工作目录的相对路径
• 打包时手动添加所有依赖文件：
  1. 打开App Designer → 点击应用程序 → 打包 → 为桌面创建独立应用程序
  2. 在打包界面的文件选项卡，点击添加文件，将你的.slx模型文件、数据字典（如果有）、自定义函数等全部添加进去
  3. 在设置选项卡，勾选包含MATLAB运行时安装程序（如果需要分发给没有MATLAB的电脑）

2. 仿真代码未使用编译兼容的API

问题表现：在MATLAB环境中用sim()函数可以运行，但打包后报错，因为sim()的部分参数在编译时不支持，或者未正确指定仿真模式。

正确的联合仿真代码示例

methods (Access = private)
    function runSimButtonPushed(app, event)
        try
            % 1. 设置仿真模型路径（打包后用相对路径，确保模型在EXE同目录）
            modelPath = fullfile(app.ExecutableDirectory, '你的模型名.slx');
            if ~exist(modelPath, 'file')
                error('未找到Simulink模型文件，请确保模型与EXE在同一目录');
            end

            % 2. 加载模型（避免重复加载）
            if ~bdIsLoaded('你的模型名')
                load_system(modelPath);
            end

            % 3. 设置仿真配置（使用编译兼容的方式）
            simConfig = Simulink.SimulationInput('你的模型名');
            % 设置仿真停止时间
            simConfig = simConfig.setModelParameter('StopTime', '10');
            % 设置求解器（可选，根据你的模型需求）
            simConfig = simConfig.setModelParameter('Solver', 'ode4');

            % 4. 运行仿真（使用编译兼容的sim函数调用方式）
            simOut = sim(simConfig, 'ReturnWorkspaceOutputs', 'on');

            % 5. 获取仿真结果
            result = simOut.get('你要获取的信号名');

            % 6. 关闭模型（可选，避免内存占用）
            close_system('你的模型名', 0); % 0表示不提示保存

        catch ME
            % 错误提示，方便排查
            errordlg(['仿真出错：', ME.message], '错误');
        end
    end
end

3. 权限问题（Windows系统常见）

问题表现：打包后的EXE在非管理员权限下运行时，无法写入临时文件或访问系统资源。

解决方法：

• 右键点击生成的EXE，选择以管理员身份运行测试
• 打包时设置EXE的默认权限：在打包界面的设置选项卡，找到高级 → 勾选请求管理员权限

4. 未正确配置Simulink编译选项

问题表现：模型中使用了未编译的S函数、MATLAB Function模块，或者模型引用了未打包的自定义函数。

解决方法：

1. 检查Simulink模型中的MATLAB Function模块，确保所有自定义函数都添加到打包文件中
2. 如果使用了S函数，需要提前将S函数编译成MEX文件，并将MEX文件一起打包
3. 在模型中点击仿真 → 模型配置参数 → 代码生成，设置系统目标文件为ert.tlc（嵌入式实时目标，编译兼容性更好）

二、打包前的必做检查清单

1. 在MATLAB环境中先测试APP完整流程：确保在未打包的情况下，APP可以正常启动、运行仿真、显示结果，排除逻辑错误
2. 清理工作区：关闭所有无关模型和文件，仅保留APP和Simulink模型，测试无误后再打包
3. 使用depfun检查依赖：在MATLAB命令行输入：

   depfun('你的APP文件名.mlapp')


   查看输出的依赖列表，确保所有Simulink相关文件都被包含
4. 测试打包后的临时文件：打包完成后，在输出目录的for_redistribution_files_only文件夹中测试EXE，这个文件夹是最终要分发的文件，确保所有依赖都在其中

三、常见错误弹窗的具体处理

如果报错弹窗提示**"未找到Simulink模型"**：

• 检查模型文件是否在EXE同目录，或者在代码中用app.ExecutableDirectory获取EXE所在路径，拼接模型路径

如果报错弹窗提示**"仿真配置无效"**：

• 确保模型的仿真 → 模型配置参数中，求解器设置为固定步长或支持编译的变步长求解器，避免使用变步长离散等特殊求解器

如果报错弹窗提示**"MATLAB运行时错误"**：

• 确保打包时选择的MATLAB运行时版本与你的MATLAB版本一致，或者在目标电脑上安装对应版本的MATLAB Runtime

按照以上步骤处理后，基本可以解决App Designer与Simulink联合仿真打包EXE的问题，如果还有具体的错误提示，可以把弹窗内容发出来，我再帮你定位具体问题。
