AD5231的应用疑问

Question

恳请各位指点
1）A、B、W引脚引至端子，无外接电路（悬空状态），测量AB之间有4.3V电压，这是否属于异常现象？
2）AD5231BRUZ10上电后，A、B、W悬空状态，能否直接使用万用表的欧姆档测量ABW之间的电阻？如果可以，为什么我测得是波动很大阻值？
3）如果最终我需要将A、B外接5V电路，是否需要外接电路与AD5231BRUZ10的工作电源共地？

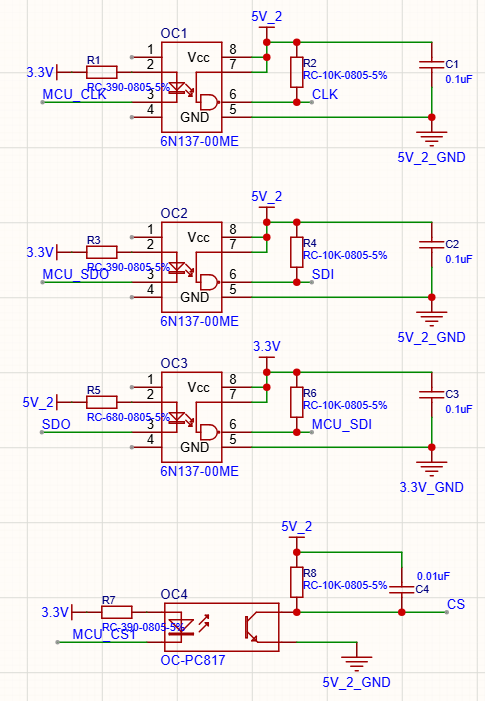

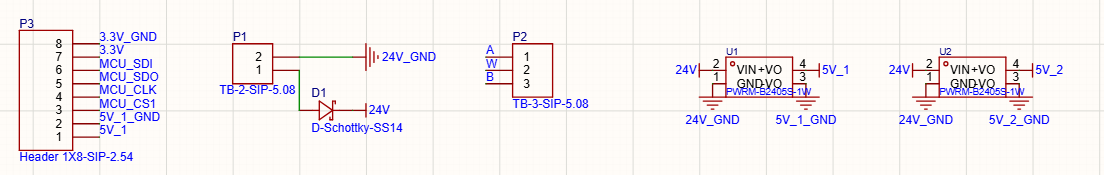

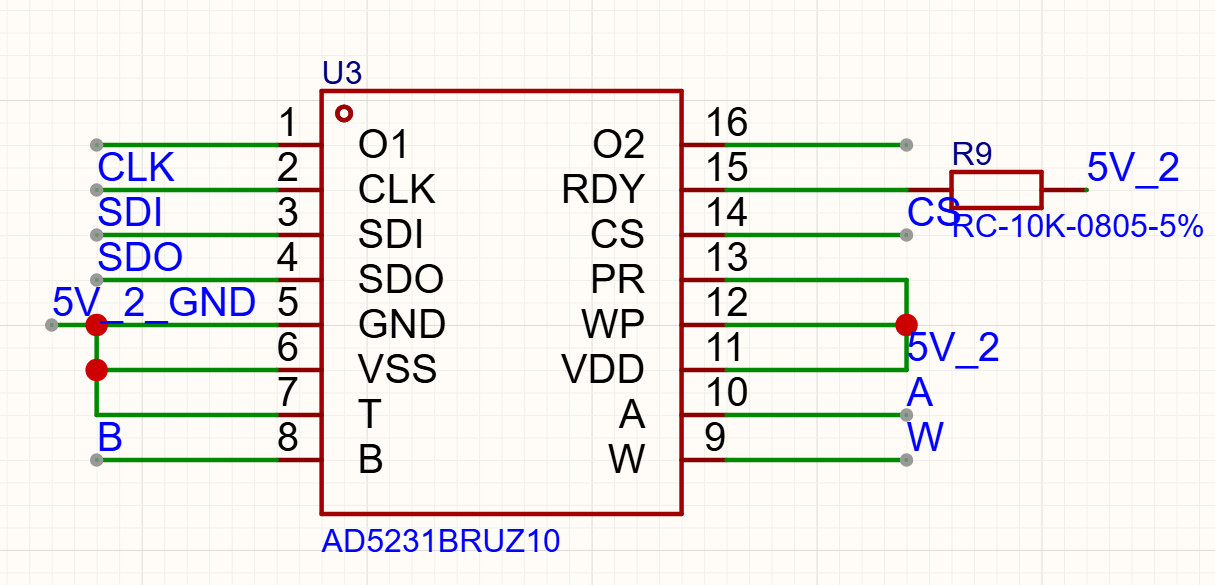

希望通过STM32芯片通过光耦隔离后与AD5231BRUZ10通信，以下是原理图

@芯芯点灯

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

以下是针对您提出的问题的详细解答，重点部分已用加粗标出，并以有序列表方式列出解决方案：

---

1. A、B、W引脚引至端子，无外接电路（悬空状态），测量AB之间有4.3V电压，这是否属于异常现象？

回答：

这是正常现象。

AD5231 是一个数字可编程电阻器，其内部结构是基于电阻网络的，当A、B、W引脚未连接时，它们处于高阻态（即悬空）。在这种情况下，由于AD5231的内部结构和外部可能存在的寄生电容或漏电流，可能会导致A与B之间出现偶然性的电压差。

具体来说：

• AD5231 的A和B引脚在未连接时，相当于两个“浮空”端点。
• 由于PCB走线、寄生电容、环境电磁干扰等因素，可能会在AB之间产生一定的电压波动。
• 在某些情况下，例如电源未完全稳定、静电感应等，可能会测得约4.3V的电压，但这并不表示器件损坏。

结论：

AB之间出现4.3V电压不属于异常现象，属于正常范围内的浮动电压。

---

2. AD5231BRUZ10上电后，A、B、W悬空状态，能否直接使用万用表的欧姆档测量ABW之间的电阻？如果可以，为什么我测得是波动很大阻值？

回答：

不能直接使用万用表的欧姆档测量ABW之间的电阻。

原因如下：

• AD5231是一个数字可编程电阻器，其内部结构为电阻网络，不是普通的线性电阻。
• 当A、B、W引脚悬空时，这些引脚处于高阻态，此时万用表的欧姆档会尝试向电路施加一个小电流，但由于AD5231内部的结构和可能存在的二极管钳位或保护电路，会导致测量结果不稳定。
• 此外，AD5231的输入引脚通常带有ESD保护二极管，在没有外部电路的情况下，这些二极管可能会导通，影响测量结果。

为什么会测得阻值波动很大？

• 悬空状态下，AD5231的引脚对地电容和PCB的寄生电容会影响测量。
• 万用表的欧姆档输出电流可能不足以驱动AD5231的内部结构，导致读数不稳定。
• 若AD5231的I²C接口未正确配置，也可能导致内部寄存器状态未知，从而影响测量。

建议：

• 不要使用万用表的欧姆档直接测量AD5231的ABW引脚。
• 如需测试，应将A、B连接到已知参考电压，并通过软件控制其数值，再进行测量。

结论：

不能使用万用表的欧姆档直接测量AD5231的ABW引脚。
阻值波动大是因为AD5231在悬空状态下无法被准确测量。

---

3. 如果最终我需要将A、B外接5V电路，是否需要外接电路与AD5231BRUZ10的工作电源共地？

回答：

是的，必须确保外接电路与AD5231的工作电源共地。

原因如下：

• AD5231 是一个模拟器件，其内部电阻网络是基于地电位工作的。
• 如果外接电路（如5V电源）与AD5231的电源不共地，那么两者之间会产生地电位差，可能导致：
  • 信号失真；
  • 电流回路不完整，造成功能异常；
  • 甚至损坏AD5231。

解决方案：

1. 确保AD5231的电源（VDD）与外接5V电路的电源共地。
2. 使用相同的参考地（GND）作为系统地。
3. 避免使用隔离电源或不同接地方式。

代码示例（假设你使用I²C控制AD5231）：

// 示例：I²C写入AD5231寄存器
void write_AD5231(uint8_t address, uint8_t data) {
    I2C_Start();
    I2C_WriteByte(address << 1); // AD5231地址为0x2C
    I2C_WriteByte(data);
    I2C_Stop();
}

注意： 请根据实际硬件调整I²C地址和通信协议。

---

✅ 总结

1. AB之间出现4.3V电压是正常现象，属于浮空状态下的电压波动。
2. 不能使用万用表欧姆档直接测量ABW引脚，因为AD5231内部结构复杂，悬空状态下测量不稳定。
3. 必须确保外接5V电路与AD5231的工作电源共地，否则可能导致信号异常或器件损坏。

如有更多关于AD5231的应用问题，欢迎继续提问！
