ensp中学校园网络规划与设计拓扑内容完善

Question

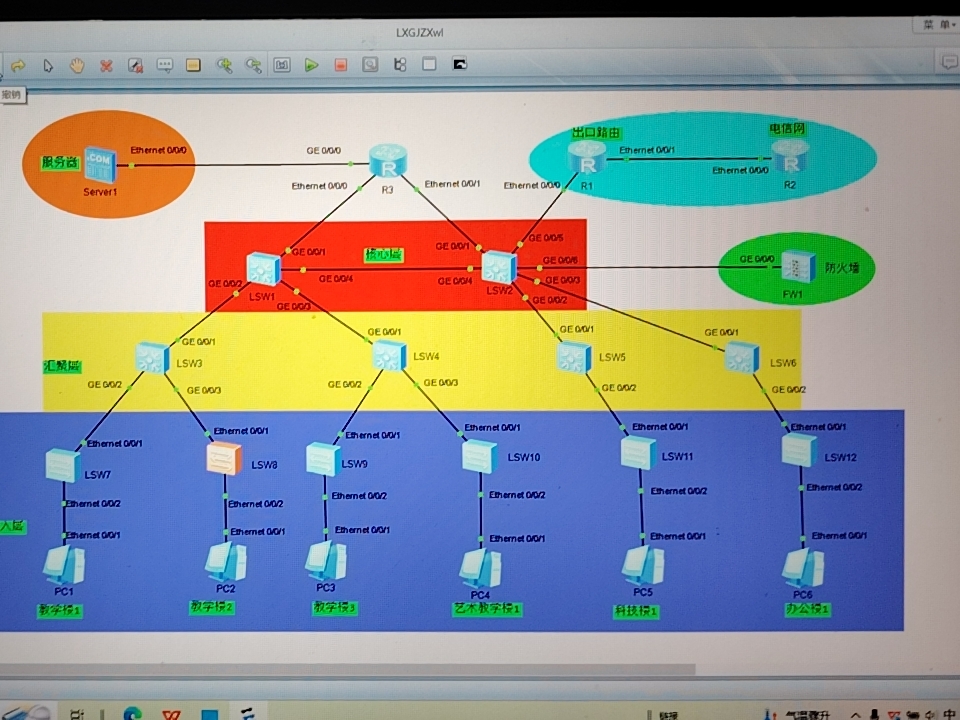

首先这是一个高中校园的网络规划设计的拓扑图
然后现在采用的是三层网络架构。
设计目标，希望可以实现设备和链路的冗余，是网络具有更高的稳定性和可扩展性。
另外，配置一个安全的防火墙。
设计一个网络的出口。
请问一下，这个拓扑设计还有哪些需要改进的内容[感谢大伙儿]

Answer 1

一、高中校园三层网络拓扑完善方案

我将从拓扑架构、冗余设计、出口防火墙、功能配置四个方面给出完整方案，包含拓扑图说明和可直接配置的命令示例。

---

1. 拓扑架构设计（三层冗余架构）

┌──────────────────────────────────────────────────────────────────┐
│                        互联网出口                                │
└───────────┬──────────────────────────────────────────────────────┘
            │
┌───────────▼───────────┐  双链路冗余  ┌──────────────────────────┐
│   出口防火墙(FW1/FW2)  │◄───────────►│   核心交换机(CORE1/CORE2)│
└───────────┬───────────┘              └───────────┬───────────┘
            │                                      │
┌───────────▼───────────┐  双链路冗余  ┌───────────▼───────────┐
│   核心交换机(CORE1/CORE2)│◄───────────►│ 汇聚交换机(AGG1-AGG4)  │
└───────────┬───────────┘              └───────────┬───────────┘
            │                                      │
┌───────────▼───────────┐  双链路冗余  ┌───────────▼───────────┐
│ 汇聚交换机(AGG1-AGG4)  │◄───────────►│ 接入交换机(ACC1-ACC20) │
└───────────┬───────────┘              └───────────┬───────────┘
            │                                      │
┌───────────▼───────────┐              ┌───────────▼───────────┐
│   校园终端设备(PC/IP电话/AP)          │   服务器区(WEB/DB/文件服务器) │
└──────────────────────────────────────┘              └───────────────────┘

节点说明：

• 出口层：2台防火墙做主备/负载冗余，实现互联网出口高可用
• 核心层：2台核心交换机做堆叠/VRRP，承担全校数据转发核心
• 汇聚层：按教学楼/办公楼/宿舍区分区部署汇聚交换机，每个汇聚做双链路连核心
• 接入层：每个楼层部署接入交换机，双链路连所属汇聚，下联终端和无线AP
• 服务器区：单独划分VLAN，直接连接核心交换机，做链路冗余

---

2. 关键冗余配置示例

(1) 核心交换机VRRP冗余配置（以华为设备为例）

# CORE1配置
interface Vlanif10  # 管理VLAN
 ip address 192.168.10.2 255.255.255.0
 vrrp vrid 10 virtual-ip 192.168.10.1
 vrrp vrid 10 priority 120  # 优先级高于CORE2，成为主设备
 vrrp vrid 10 preempt-mode timer delay 5  # 抢占延迟，避免频繁切换

# CORE2配置
interface Vlanif10
 ip address 192.168.10.3 255.255.255.0
 vrrp vrid 10 virtual-ip 192.168.10.1
 vrrp vrid 10 priority 100  # 默认优先级，备设备

(2) 链路聚合配置（核心-汇聚链路）

# CORE1配置
interface Eth-Trunk10
 port link-type trunk
 port trunk allow-pass vlan all
 mode lacp-static  # 静态LACP模式
interface GigabitEthernet0/0/1
 eth-trunk 10
interface GigabitEthernet0/0/2
 eth-trunk 10

# AGG1配置
interface Eth-Trunk10
 port link-type trunk
 port trunk allow-pass vlan all
 mode lacp-static
interface GigabitEthernet0/0/24
 eth-trunk 10
interface GigabitEthernet0/0/25
 eth-trunk 10

---

3. 出口防火墙安全配置方案

以华为USG6000系列为例，实现安全防护和出口冗余：

(1) 主备冗余配置

# FW1配置
hrp enable  # 开启HRP主备协议
hrp interface GigabitEthernet0/0/0 remote 192.168.254.2  # 配置心跳链路
hrp priority 120  # 主设备优先级

# FW2配置
hrp enable
hrp interface GigabitEthernet0/0/0 remote 192.168.254.1
hrp priority 100  # 备设备优先级

(2) 安全策略配置

# 配置互联网访问策略
security-policy
 rule name permit-internet
  source-zone trust
  destination-zone untrust
  action permit
  service http https dns ftp

# 配置服务器区对外发布策略
security-policy
 rule name permit-server
  source-zone untrust
  destination-zone dmz
  destination-address 10.0.0.0 255.255.255.0
  action permit
  service http https

# 配置防攻击策略
anti-attack policy 1
  enable icmp-flood
  enable udp-flood
  enable syn-flood

(3) NAT地址转换配置

nat-policy
 rule name nat-internet
  source-zone trust
  destination-zone untrust
  action source-nat
  address-group internet-nat-group  # 配置公网地址池

---

4. VLAN与IP地址规划建议

VLAN ID	用途	网段	网关
10	管理VLAN	192.168.10.0/24	192.168.10.1(VRRP)
20	教师办公区	192.168.20.0/24	192.168.20.1(VRRP)
30	学生机房区	192.168.30.0/24	192.168.30.1(VRRP)
40	宿舍区	192.168.40.0/22	192.168.40.1(VRRP)
50	无线WiFi区	192.168.50.0/22	192.168.50.1(VRRP)
100	服务器区	10.0.0.0/24	10.0.0.1
200	设备互联VLAN	172.16.0.0/24	-

---

5. 可扩展性设计

1. 链路扩展：所有链路采用千兆/万兆接口，预留光口可随时升级带宽
2. 设备扩展：核心交换机支持堆叠，可随时增加成员交换机扩展端口
3. 业务扩展：防火墙支持扩展IPS/AV等安全模块，可按需增加安全防护能力
4. 地址扩展：采用CIDR网段划分，预留足够地址空间应对未来终端增长

---

6. 注意事项

1. 所有冗余协议（VRRP/LACP/HRP）需保持两端配置一致
2. 防火墙需定期更新病毒库和入侵检测规则
3. 核心和汇聚交换机需配置日志服务器，定期监控网络状态
4. 无线AP建议采用AC集中管理，实现漫游和统一配置
5. 定期进行链路和设备冗余切换测试，确保故障时能自动切换
