multisim中fm调制解调电路

Question

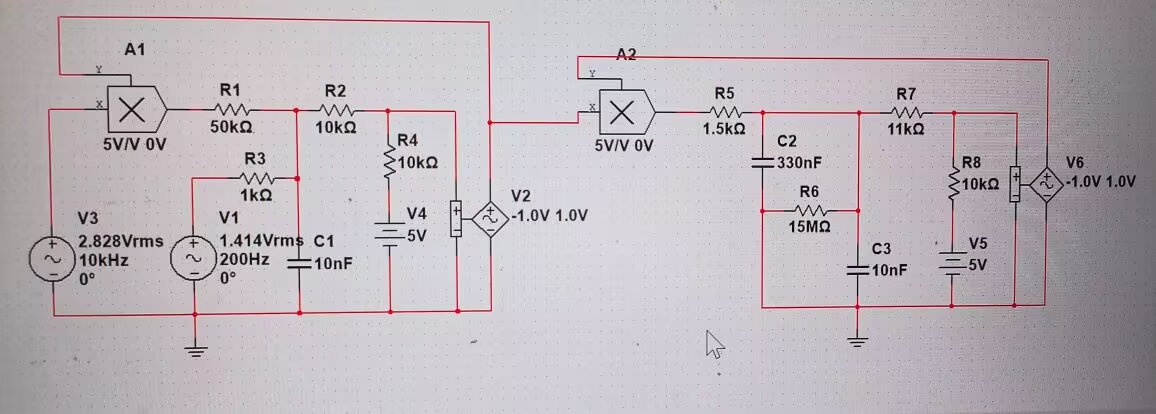

有没有能详细看懂这个电路各部分功能的，我只知道左边是调制电路，右边是一个解调的电路

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

在Multisim中设计的FM调制与解调电路，通常由两大部分组成：调制部分（左边） 和 解调部分（右边）。虽然你已经知道左右分别对应调制和解调，但为了更深入理解其功能和原理，我们来详细分析整个电路的结构和各部分的作用。

---

一、整体电路结构概述

整个FM调制与解调电路一般包括以下主要模块：

1. 调制电路（左边）
2. 传输信道（可能为理想信道或噪声信道）
3. 解调电路（右边）

---

二、调制电路详解（左边）

1. 低频信号源（调制信号）

• 功能：提供需要调制的音频信号（如正弦波、方波等）。
• 作用：作为频率调制的“信息”来源。
• 示例：使用 Function Generator 模块生成一个5kHz的音频信号。

2. 压控振荡器（VCO, Voltage-Controlled Oscillator）

• 功能：将输入的低频调制信号转换为频率变化的高频载波信号。
• 原理：VCO的输出频率随输入电压变化而变化。
• 示例：使用 Voltage Controlled Oscillator 模块，设置中心频率为100kHz，调制灵敏度为1kHz/V。

重点部分：VCO 是 FM 调制的核心器件，它决定了调制信号的频率偏移量。

3. 调制信号接入

• 功能：将低频信号送入VCO，使其频率随调制信号变化。
• 连接方式：通过 Signal Input 或 Voltage Source 连接到VCO的控制端。

4. 调制输出

• 功能：输出经过频率调制后的信号（FM波）。
• 连接方式：将VCO的输出引出，用于后续传输或显示。

---

三、解调电路详解（右边）

1. 限幅器（Limiter）

• 功能：去除FM信号中的幅度变化，只保留频率信息。
• 作用：防止幅度噪声干扰解调过程。
• 实现方式：使用运算放大器构成的限幅电路。

2. 鉴频器（Frequency Discriminator）

• 功能：将FM信号的频率变化转换为对应的电压变化。
• 常见类型：
  • 斜率鉴频器：利用LC谐振回路的频率响应特性。
  • 相位鉴频器：利用相位差检测频率变化。
• 示例：使用 Frequency Discriminator 模块或手动搭建RC网络 + 鉴频电路。

重点部分：鉴频器是FM解调的核心，它将频率变化还原为原始的调制信号。

3. 低通滤波器（LPF）

• 功能：滤除高频成分，提取出原始的低频调制信号。
• 作用：消除解调过程中产生的高频噪声。
• 示例：使用 Low Pass Filter 模块，截止频率设为10kHz。

4. 输出信号显示

• 功能：将解调后的信号显示出来，以便观察。
• 方式：使用 Oscilloscope 或 Voltmeter 观察输出波形。

---

四、电路连接与信号流程

信号流向如下：

[调制信号] → [VCO] → [FM信号] → [传输信道] → [限幅器] → [鉴频器] → [LPF] → [解调信号]

---

五、典型FM调制解调电路图（简要说明）

| 元件 | 功能 | |------|------| | Function Generator | 提供调制信号（如5kHz） | | VCO | 将调制信号转换为FM波 | | Oscilloscope（左边） | 显示调制前/后信号 | | Transmission Channel | 理想信道或加入噪声 | | Limiter | 去除幅度干扰 | | Frequency Discriminator | 解调FM信号 | | Low Pass Filter | 滤除高频分量 | | Oscilloscope（右边） | 显示解调后的信号 |

---

六、代码示例（如果使用仿真语言）

如果你使用的是类似 SPICE 的仿真语言，可以参考以下代码片段：

* FM Modulation Circuit
V1 1 0 AC 1V
V2 2 0 DC 0V
X1 1 2 3 VCO
C1 3 0 10pF
R1 3 4 1k
L1 4 0 100uH
C2 4 0 10pF

注意：上述代码仅为示意，实际FM调制电路需要更复杂的VCO模型和参数设置。

---

七、解决方案总结（有序列表）

1. 明确调制信号源：使用 Function Generator 提供低频调制信号。
2. 构建VCO电路：将调制信号输入到VCO，生成FM波。
3. 设计传输信道：可选择理想信道或加入噪声模拟真实环境。
4. 添加限幅器：去除FM信号中的幅度干扰。
5. 搭建鉴频器：将FM信号的频率变化转换为电压变化。
6. 加入低通滤波器：滤除高频噪声，还原原始信号。
7. 使用示波器监控：分别在调制端和解调端观察信号波形。

---

八、注意事项

• VCO的调制灵敏度：需根据实际应用调整，确保频率偏移合适。
• 信道噪声影响：在实际系统中，应考虑加入抗噪措施。
• 信号同步：解调时需确保本地载波与调制载波同频同相。

---

如你需要具体的Multisim电路图文件或进一步的代码实现，请告诉我你的具体需求，我可以为你提供更详细的帮助。
