基于单片机的老人防走失系统设计项目里，OLED显示屏显示短信发送失败

Question

1、遇到的问题：基于单片机的老人防走失系统设计的项目中，按下按键，发送短信，结果OLED显示屏显示短信发布失败，串口助手是这样提示

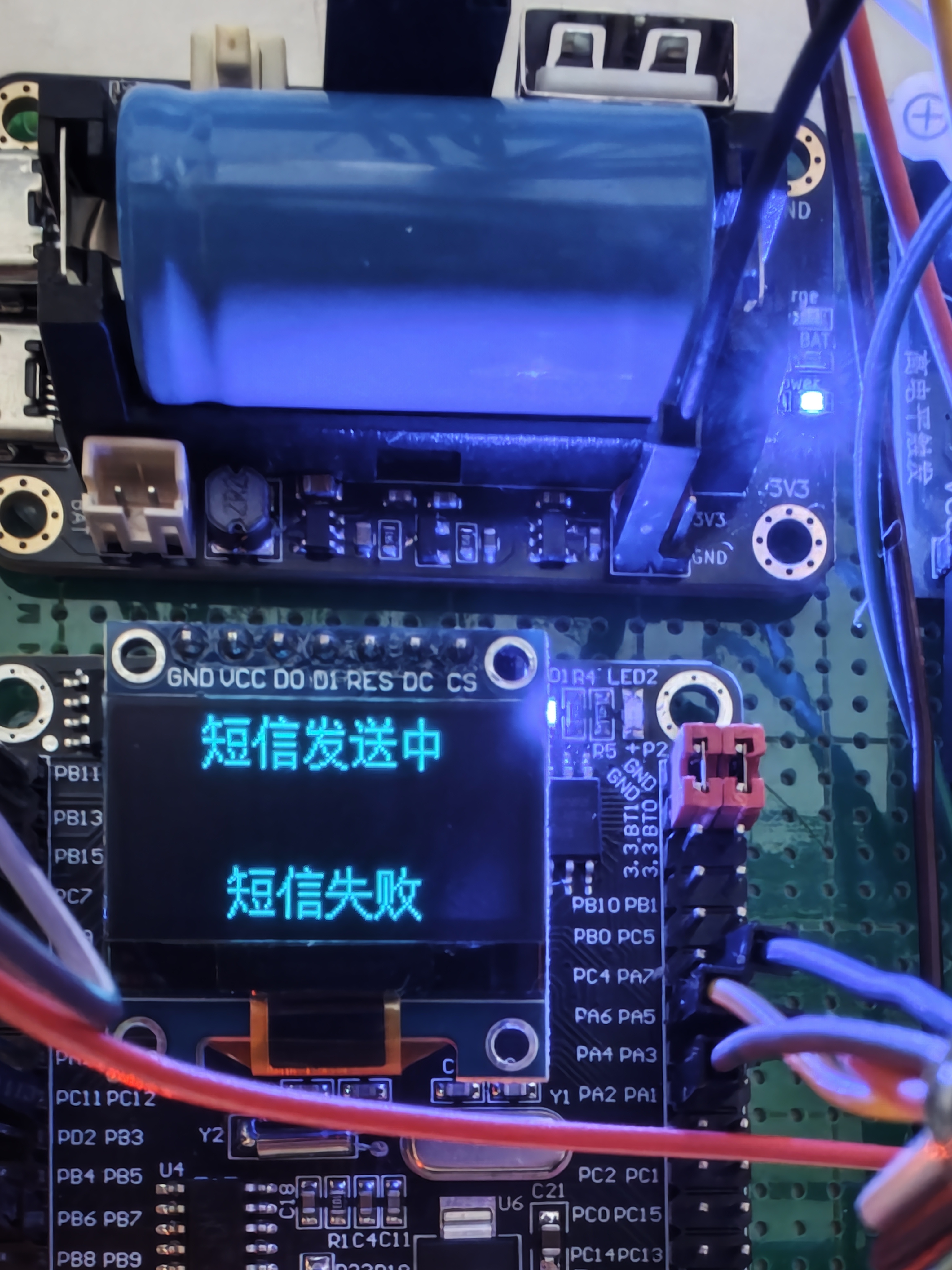

OLED显示屏显示：

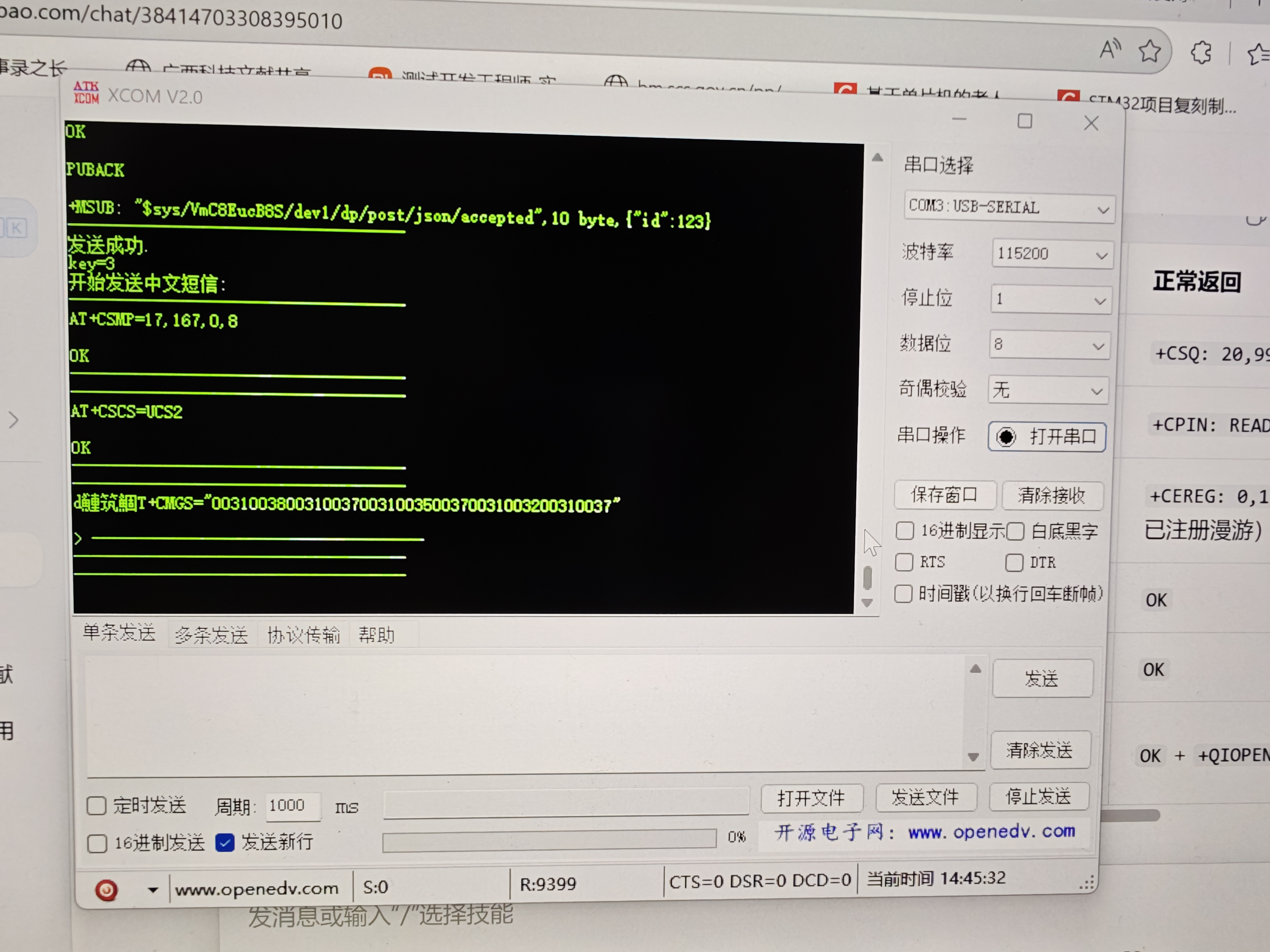

串口助手的显示：

2、初步解答思路：该项目用到的Air72UG模块停产了，于是换成了Y100模块，并修改了一些小地方

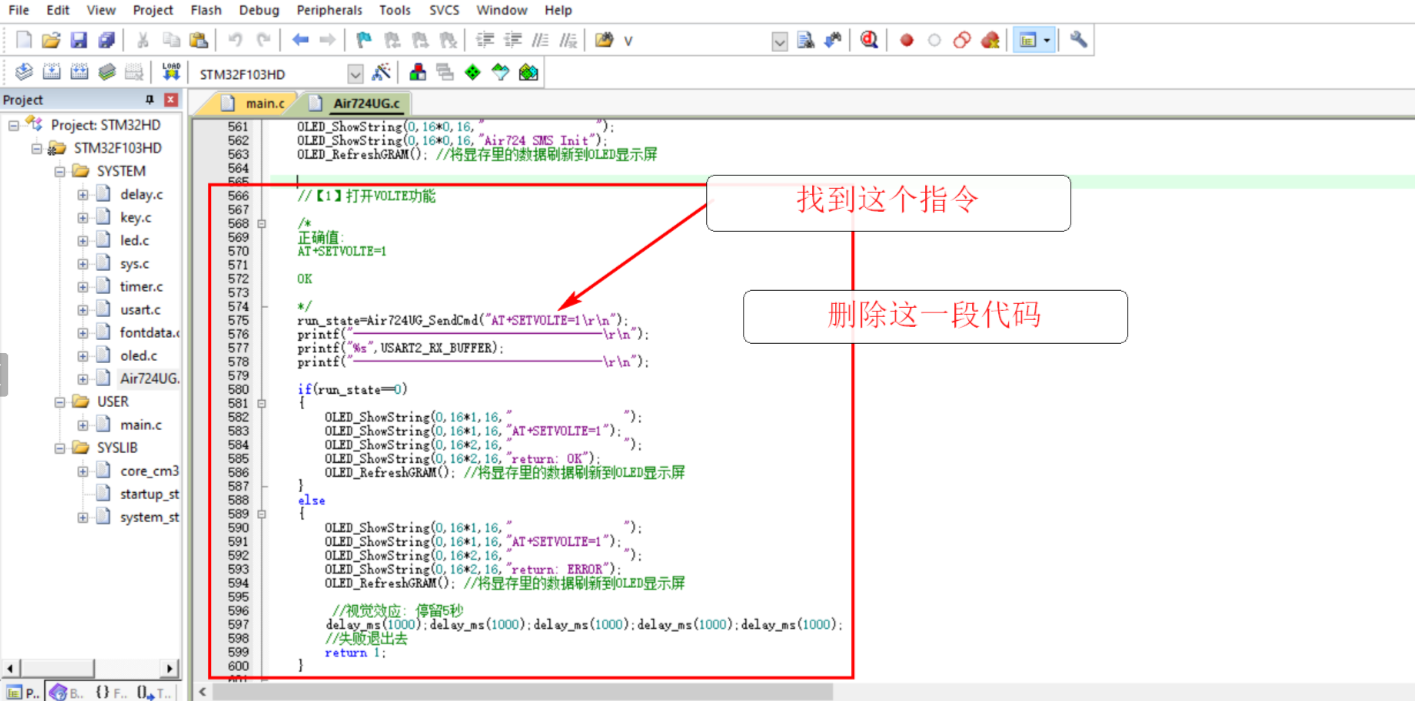

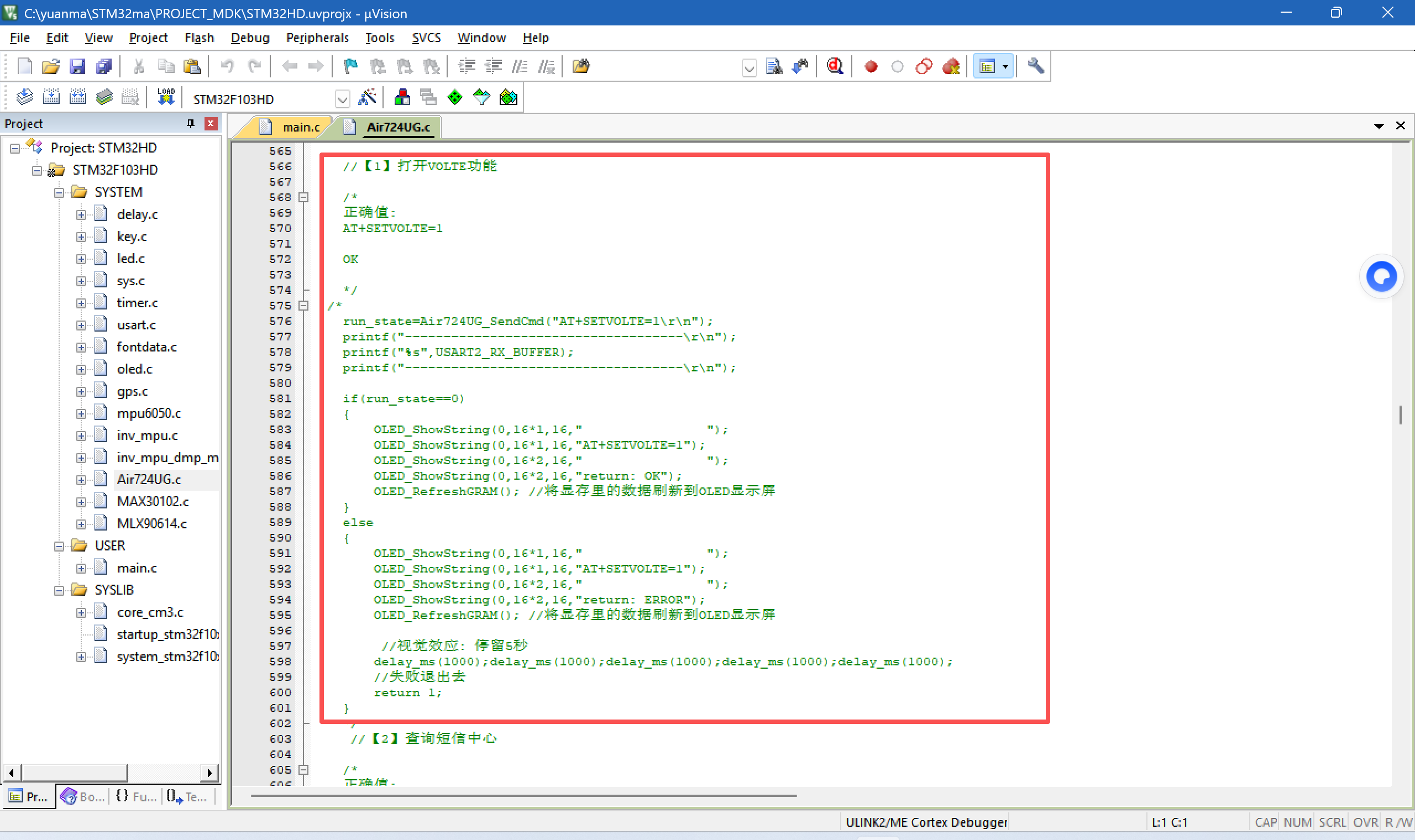

（1）Y100不支持AT+SETVOLTE=1这个指令，于是

代码修改后

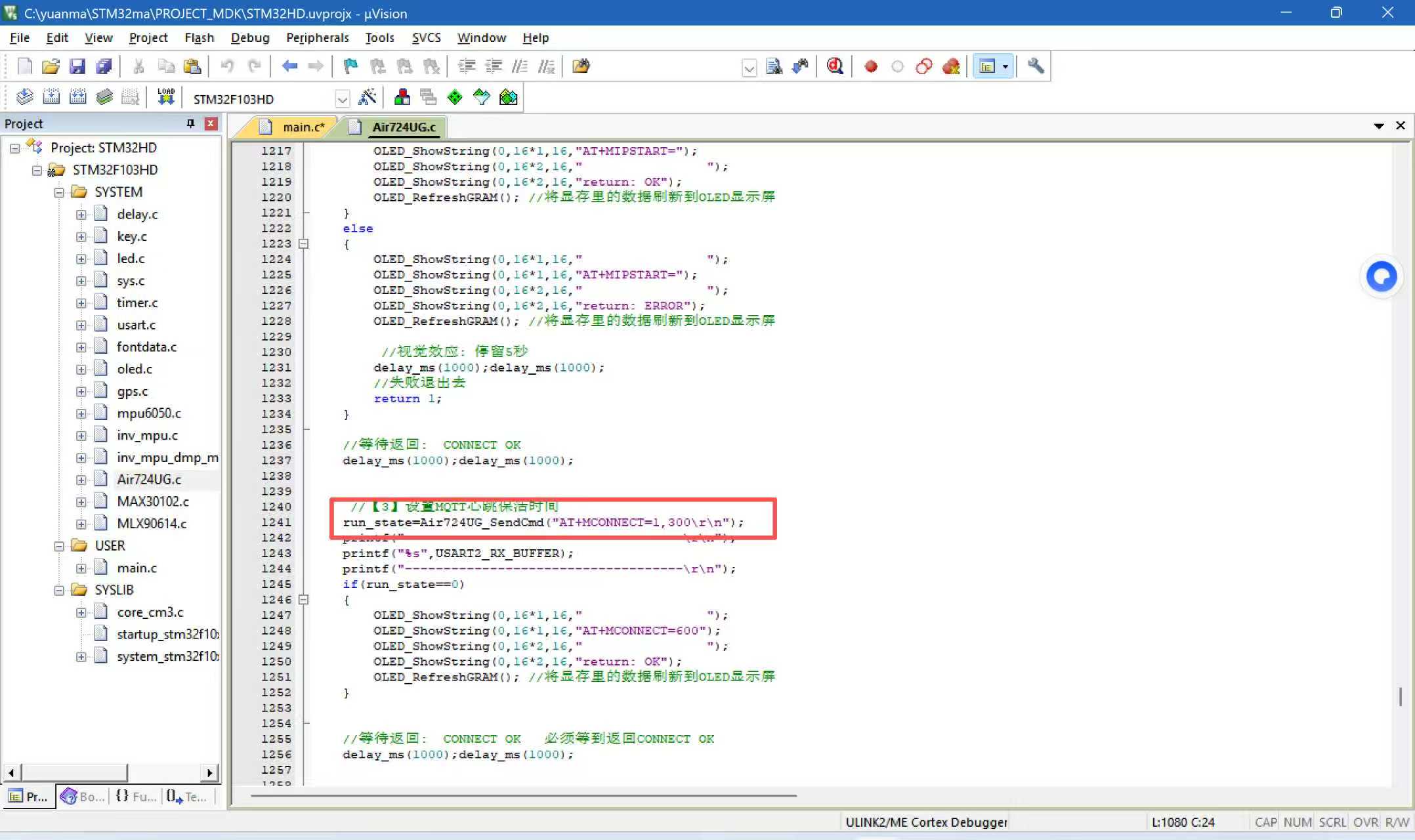

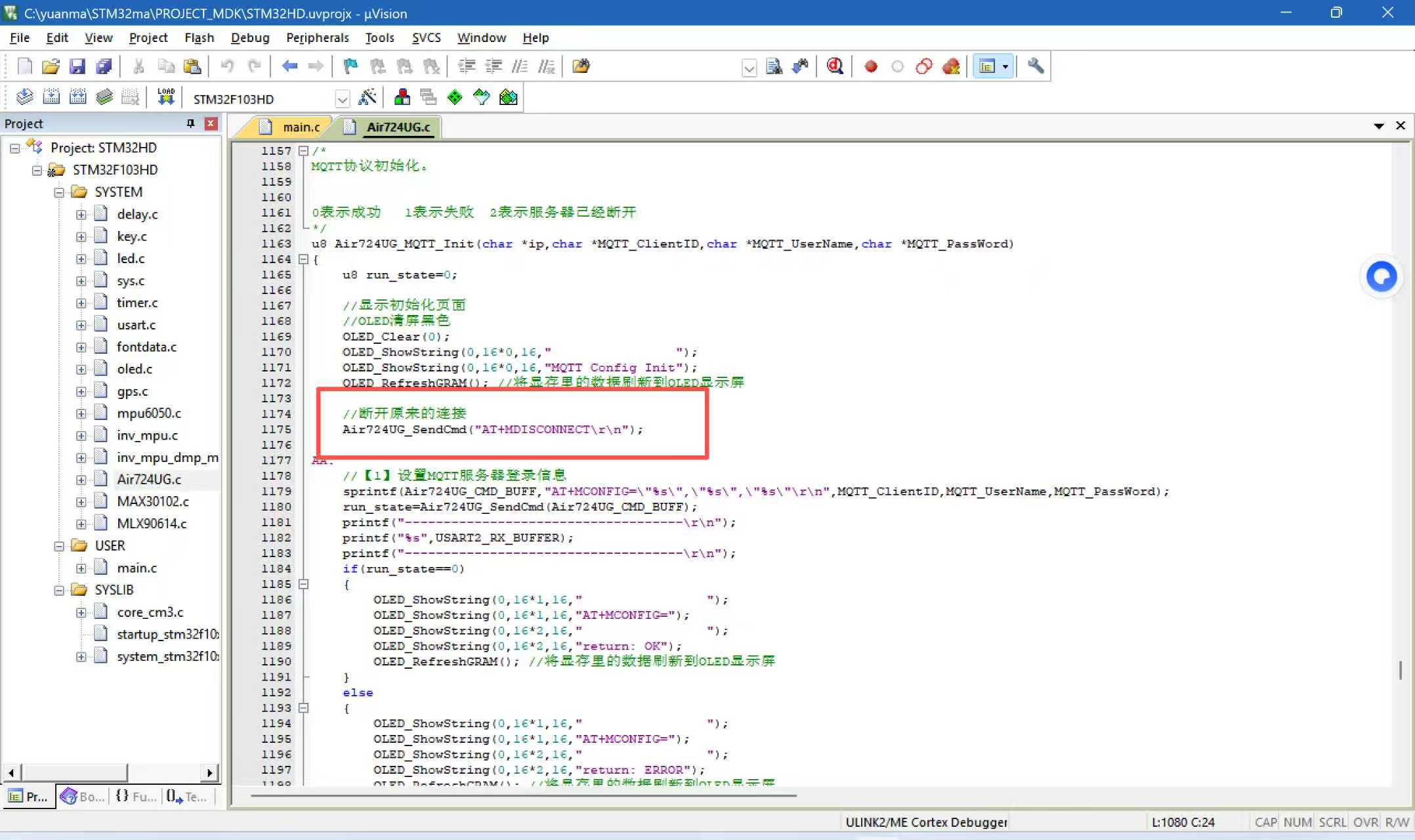

（2）MQTT协议的初始化配置
增加了一行代码

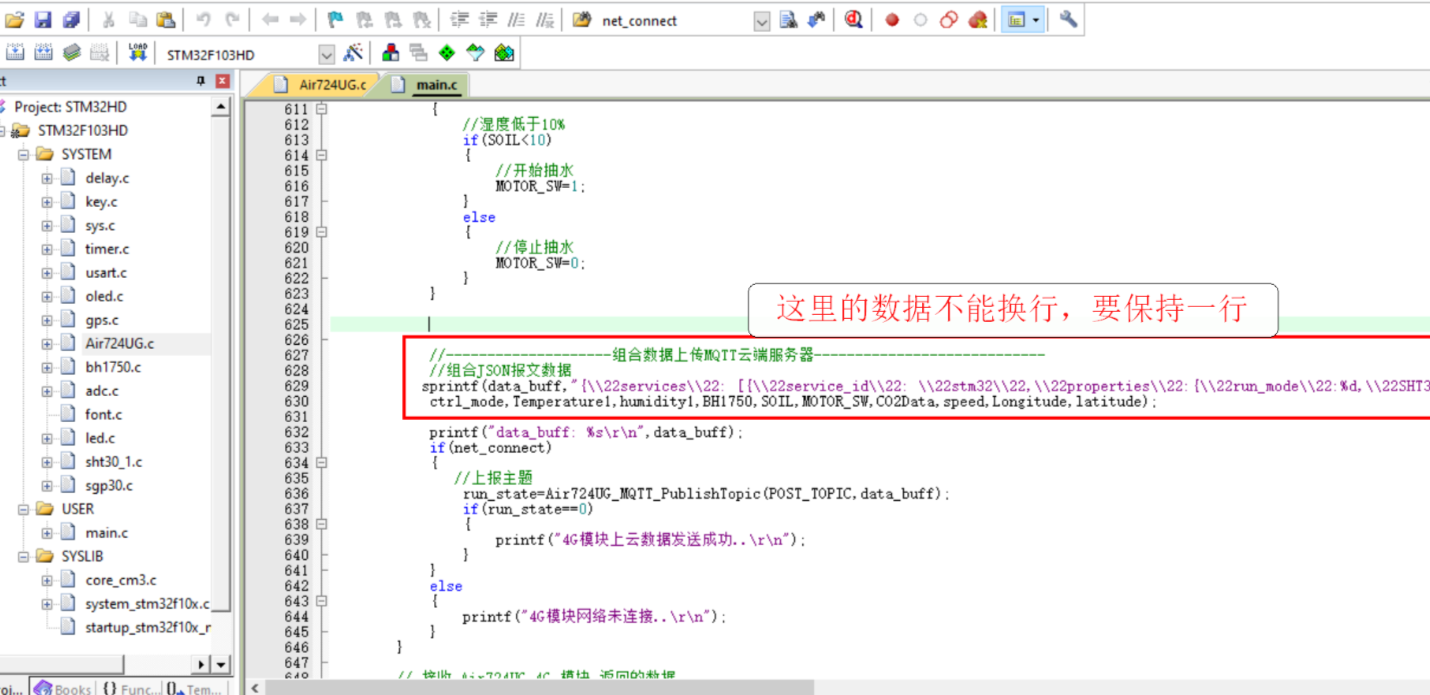

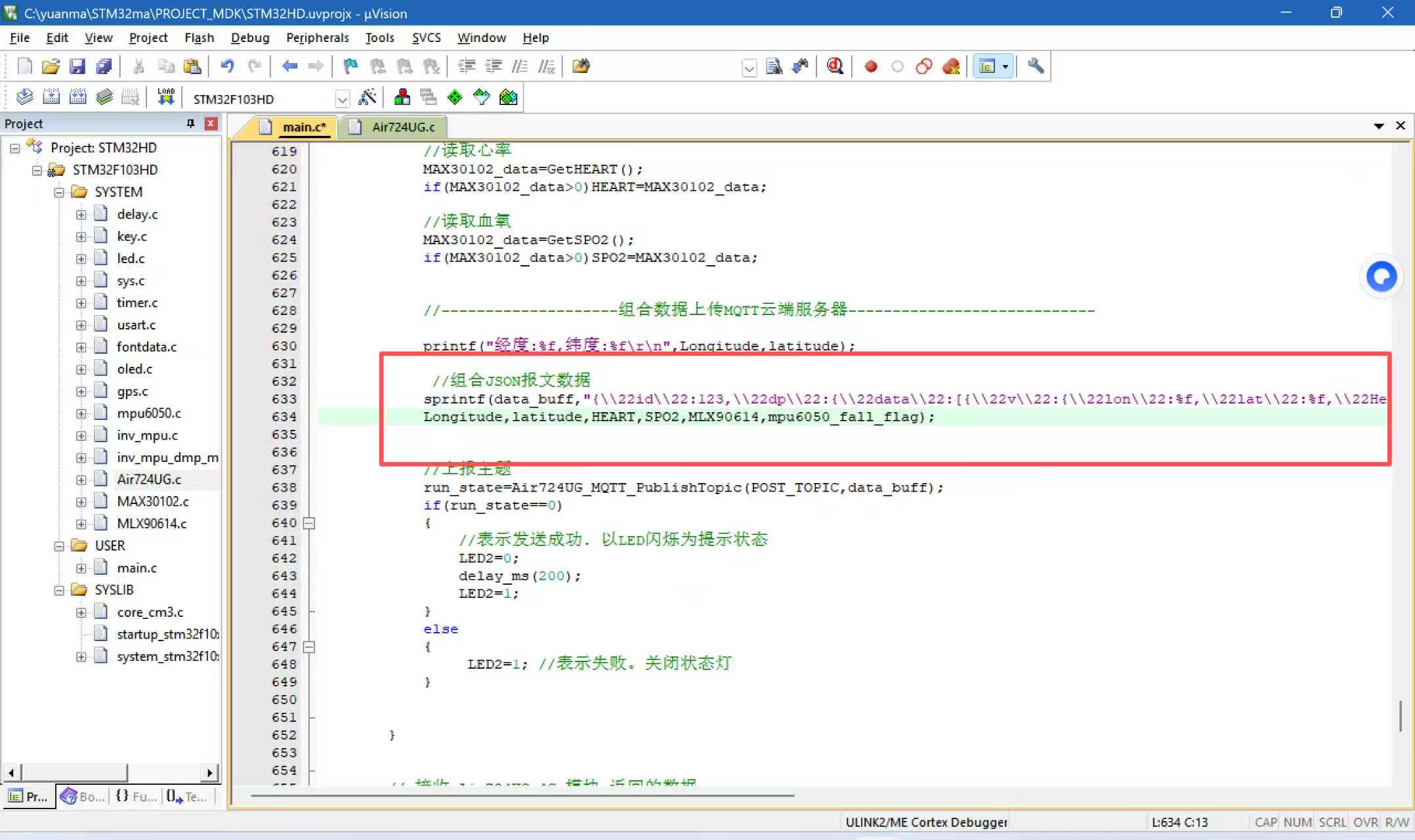

（3）JSON数据不能有换行，代码里也没有出现换行

修改后的

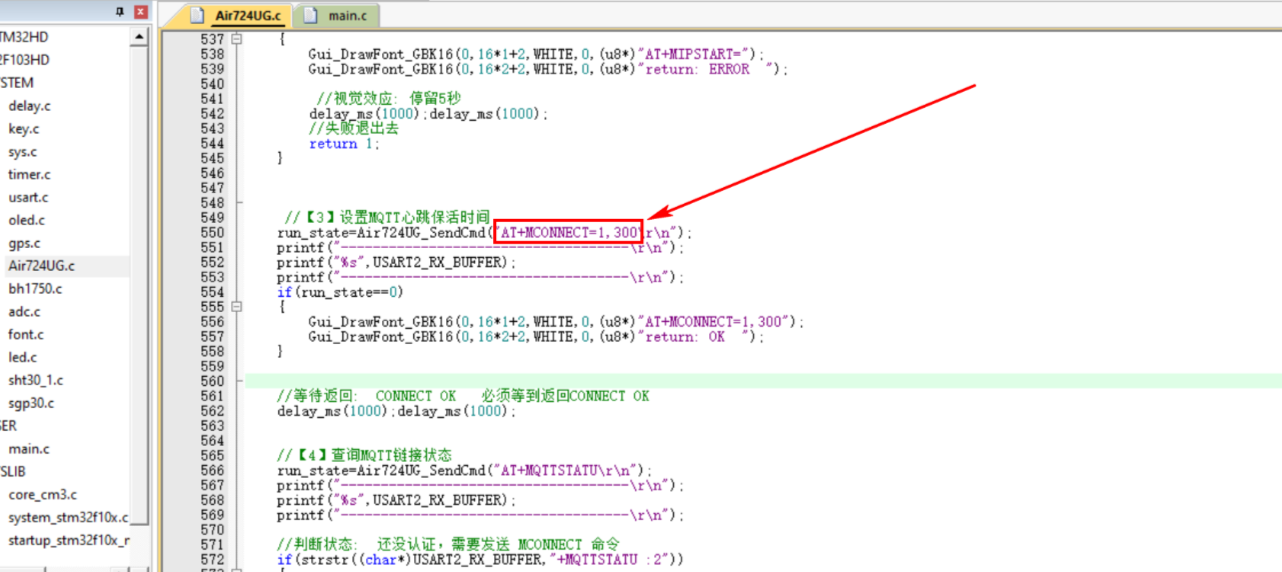

（4）修改了指令

修改后的

（5）解决短信发送乱码

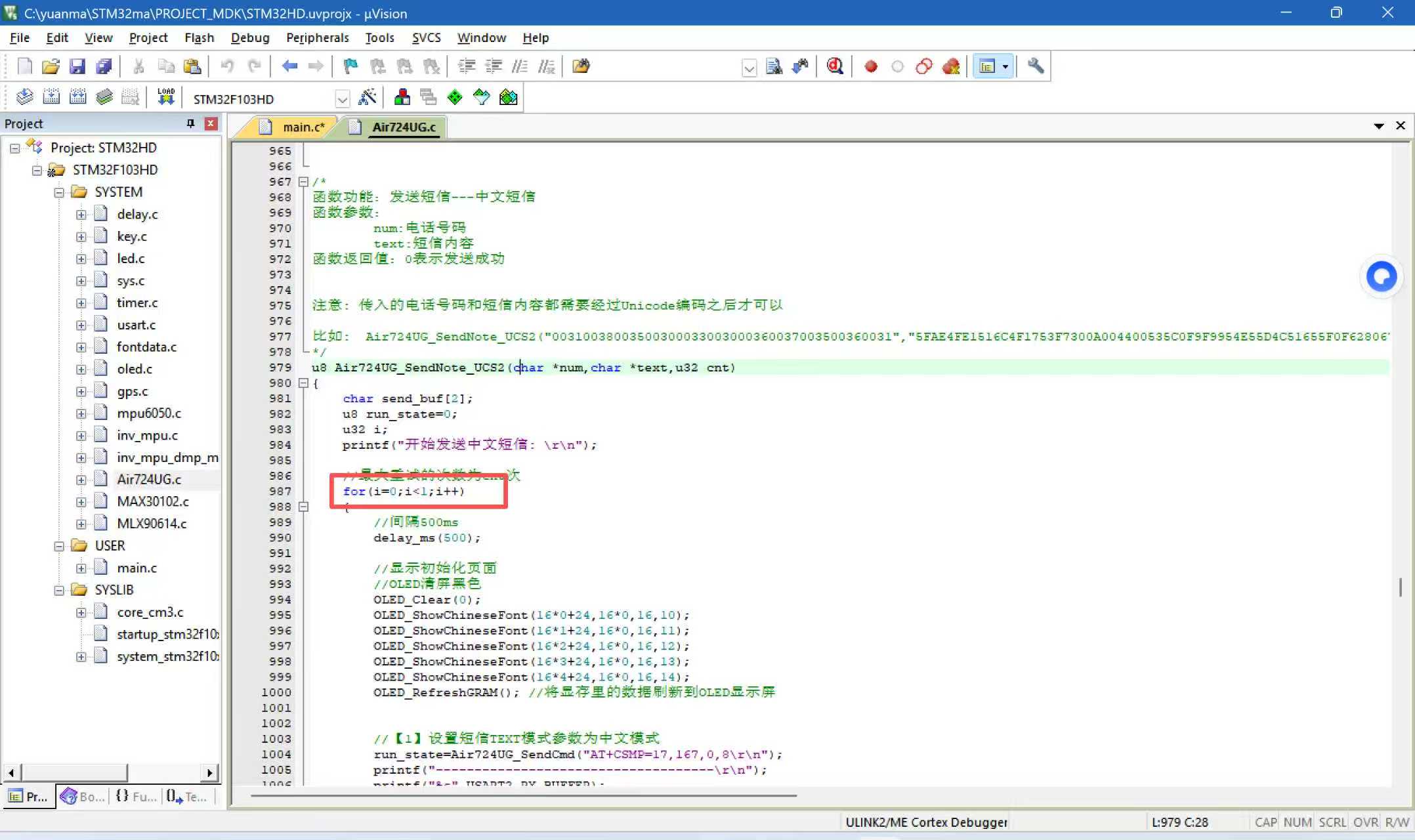

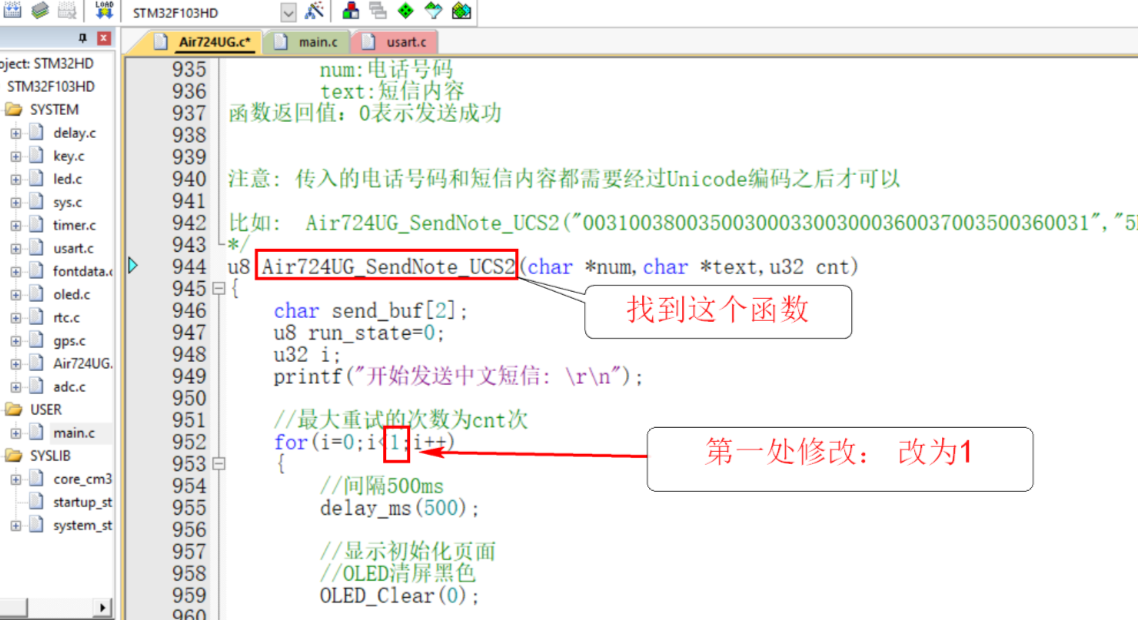

修改一：

修改后的：

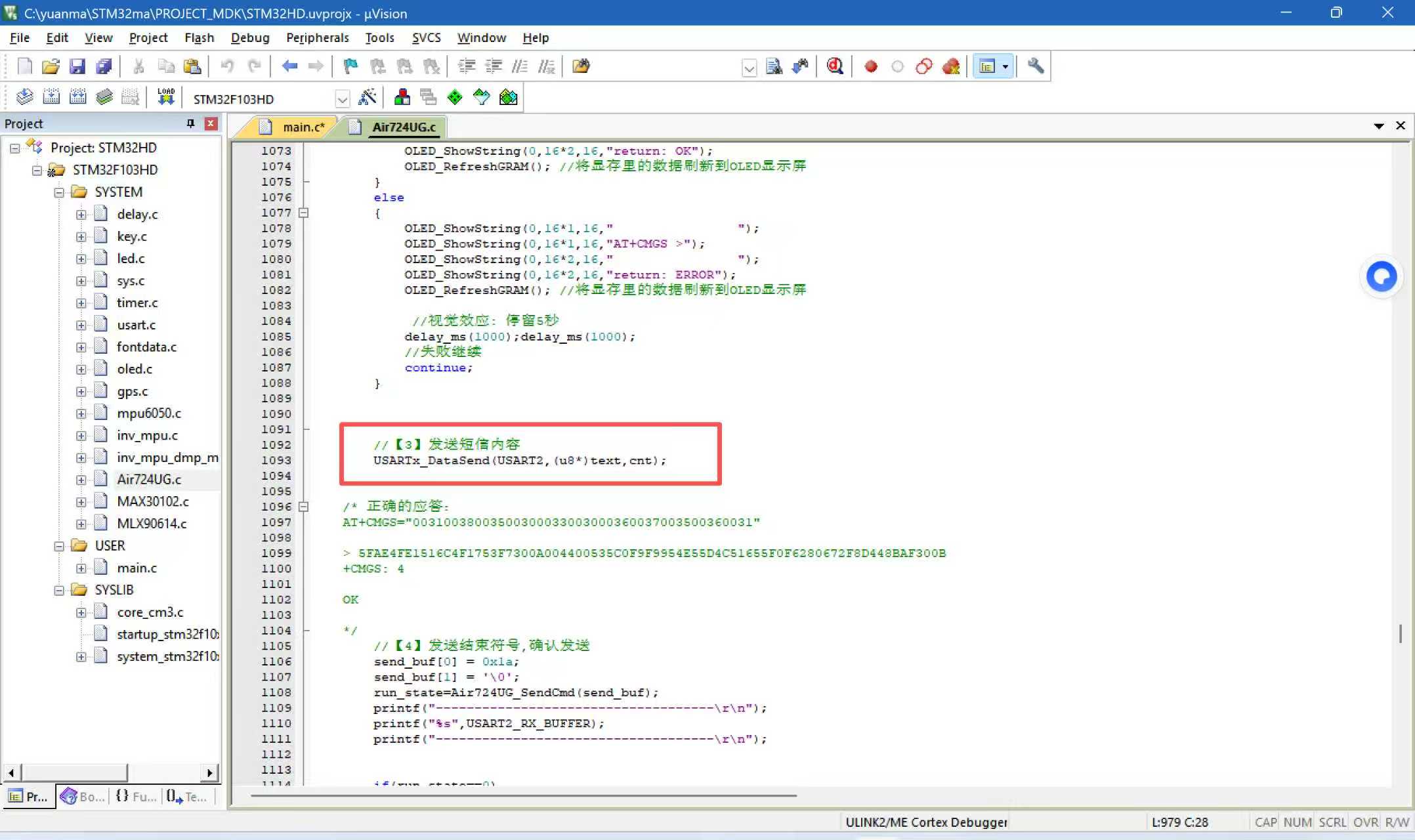

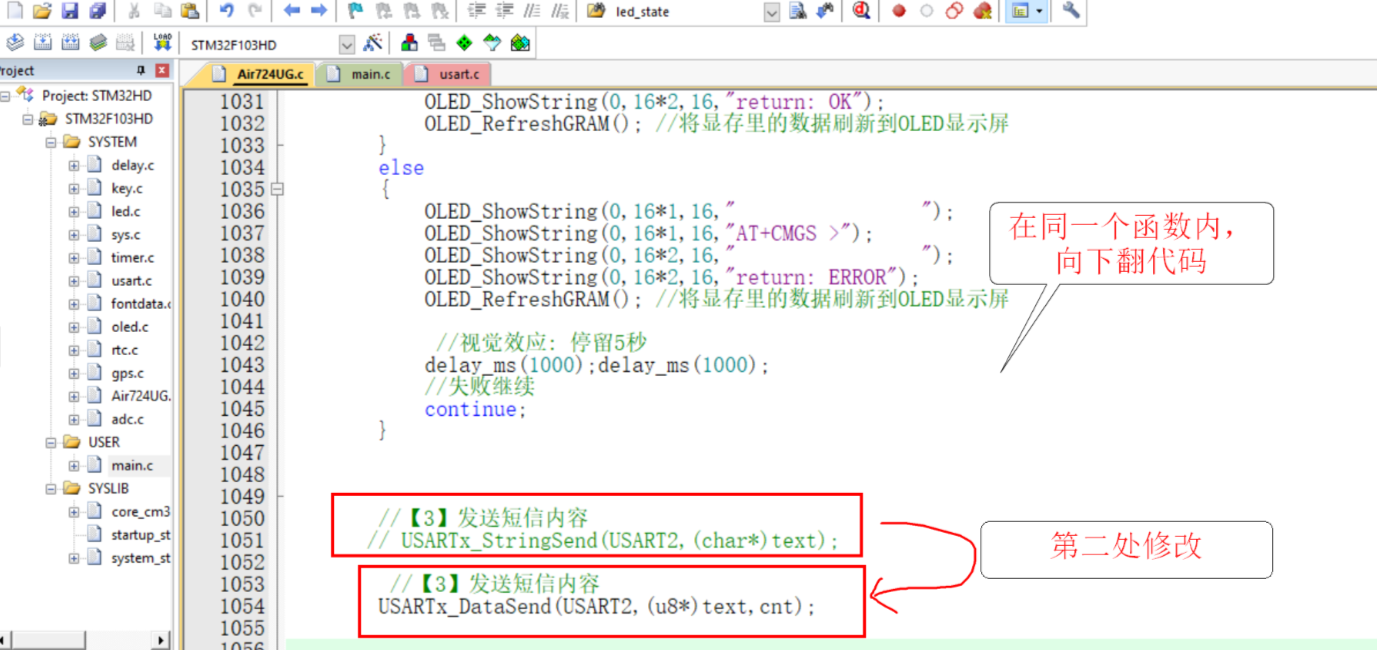

修改二：

修改后的：

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

在“基于单片机的老人防走失系统设计”项目中，遇到 OLED显示屏显示短信发送失败 的问题，结合你提供的信息和初步解答思路，以下是详细的分析与解决方案：

---

一、问题分析

1.1 系统结构简述

• 使用单片机（如STM32）作为主控。
• 使用 Y100模块 替代了停产的 Air72UG 模块。
• 通过 Y100 模块实现短信发送功能。
• OLED 显示屏用于显示系统状态，包括短信发送是否成功。

1.2 出现的问题

• 按下按键后，短信应被发送，但 OLED 显示“短信发送失败”。
• 串口助手提示无明显错误，可能为 通信异常、配置错误或指令不兼容。

---

二、可能原因分析

2.1 模块不兼容问题

• Y100 模块与 Air72UG 在 AT 指令集上存在差异，例如：
  • AT+SETVOLTE=1 不支持 → 需要移除或替换。
  • MQTT 初始化配置缺失，导致无法正确连接服务器。
• JSON 数据格式错误（如包含换行符）→ 导致数据解析失败。

2.2 短信发送逻辑问题

• 短信发送流程中未正确判断模块响应。
• 没有处理超时或模块未就绪的情况。

2.3 串口通信问题

• 单片机与 Y100 模块之间通信不稳定，导致指令未正确发送或接收。
• 模块返回的响应未被正确解析。

---

三、解决方案（有序列表）

1. 检查并修改 AT 指令

• 问题：原代码中使用了 Y100 不支持的指令（如 AT+SETVOLTE=1）。
• 解决方法：
  • 删除或注释掉不支持的指令。
  • 例如：

    // 原代码（已删除）
    // uart_send("AT+SETVOLTE=1\r\n"); // Y100 不支持该指令


  • 若需启用 VoLTE 功能，可查找 Y100 支持的替代指令。

---

2. 完善 MQTT 初始化配置

• 问题：MQTT 初始化缺少关键配置。
• 解决方法：
  • 添加以下配置（根据 Y100 模块文档调整）：

    // 示例：设置 MQTT 服务器地址和端口
    uart_send("AT+MQTTSET=0,0,\"your_broker_ip\",1883,0,0,0,0\r\n");


---

3. 确保 JSON 数据格式正确

• 问题：JSON 数据中出现换行符，导致解析失败。
• 解决方法：
  • 禁止 JSON 中出现换行符，确保数据为一行。
  • 示例：

    // 错误示例（含换行）
    char json_data[] = "{\n\"device_id\": \"123456\",\n\"status\": \"online\"\n}";

    // 正确示例（无换行）
    char json_data[] = "{\"device_id\": \"123456\",\"status\": \"online\"}";


---

4. 修改短信发送指令

• 问题：原短信发送指令不适用于 Y100。
• 解决方法：
  • 使用 Y100 支持的短信发送指令，例如：

    // 发送短信（示例）
    uart_send("AT+CMGS=\"13812345678\"\r\n"); // 设置接收号码
    delay_ms(100);
    uart_send("Hello, this is a test message.\x1A"); // 发送内容 + Ctrl+Z


---

5. 解决短信发送乱码问题

• 问题：短信内容乱码，可能是编码格式不匹配。
• 解决方法：
  • 修改编码方式，例如改为 GBK 或 UTF-8。
  • 修改代码如下：

    // 设置编码为 GBK
    uart_send("AT+CSCS=\"GBK\"\r\n");
    delay_ms(100);


---

四、优化建议

1. 添加错误处理机制

• 在发送短信前，检测模块是否就绪，例如：

  if (check_module_ready()) {
      send_sms();
  } else {
      display_error("模块未就绪");
  }


2. 增加超时重试机制

• 如果短信发送失败，尝试重新发送：

  int retry_count = 3;
  while (retry_count > 0) {
      if (send_sms()) {
          break;
      }
      retry_count--;
  }


3. 调试日志输出

• 将模块返回的响应打印到串口，便于排查问题：

  char buffer[128];
  read_uart(buffer, sizeof(buffer));
  printf("Module response: %s\n", buffer);


---

五、总结

| 问题 | 解决方案 | |------|----------| | AT 指令不兼容 | 移除或替换不支持的指令 | | MQTT 配置不完整 | 补充必要的初始化配置 | | JSON 格式错误 | 确保 JSON 数据无换行符 | | 短信发送指令错误 | 使用 Y100 支持的短信发送指令 | | 短信乱码 | 设置正确的编码格式（如 GBK） |

---

六、参考代码片段（修改后）

// 发送短信函数
void send_sms(char *phone_number, char *message) {
    uart_send("AT+CMGS=\"");  // 开始设置电话号码
    uart_send(phone_number);
    uart_send("\"\r\n");
    delay_ms(100);

    uart_send(message);
    uart_send("\x1A");  // 发送 Ctrl+Z
    delay_ms(500);

    // 读取模块响应
    char resp[128];
    read_uart(resp, sizeof(resp));
    if (strstr(resp, "+CMS ERROR")) {
        display_error("短信发送失败");
    } else {
        display_success("短信发送成功");
    }
}

---

如果你能提供更具体的代码或模块手册，我可以进一步帮助你定位问题。希望以上内容对你有所帮助！
