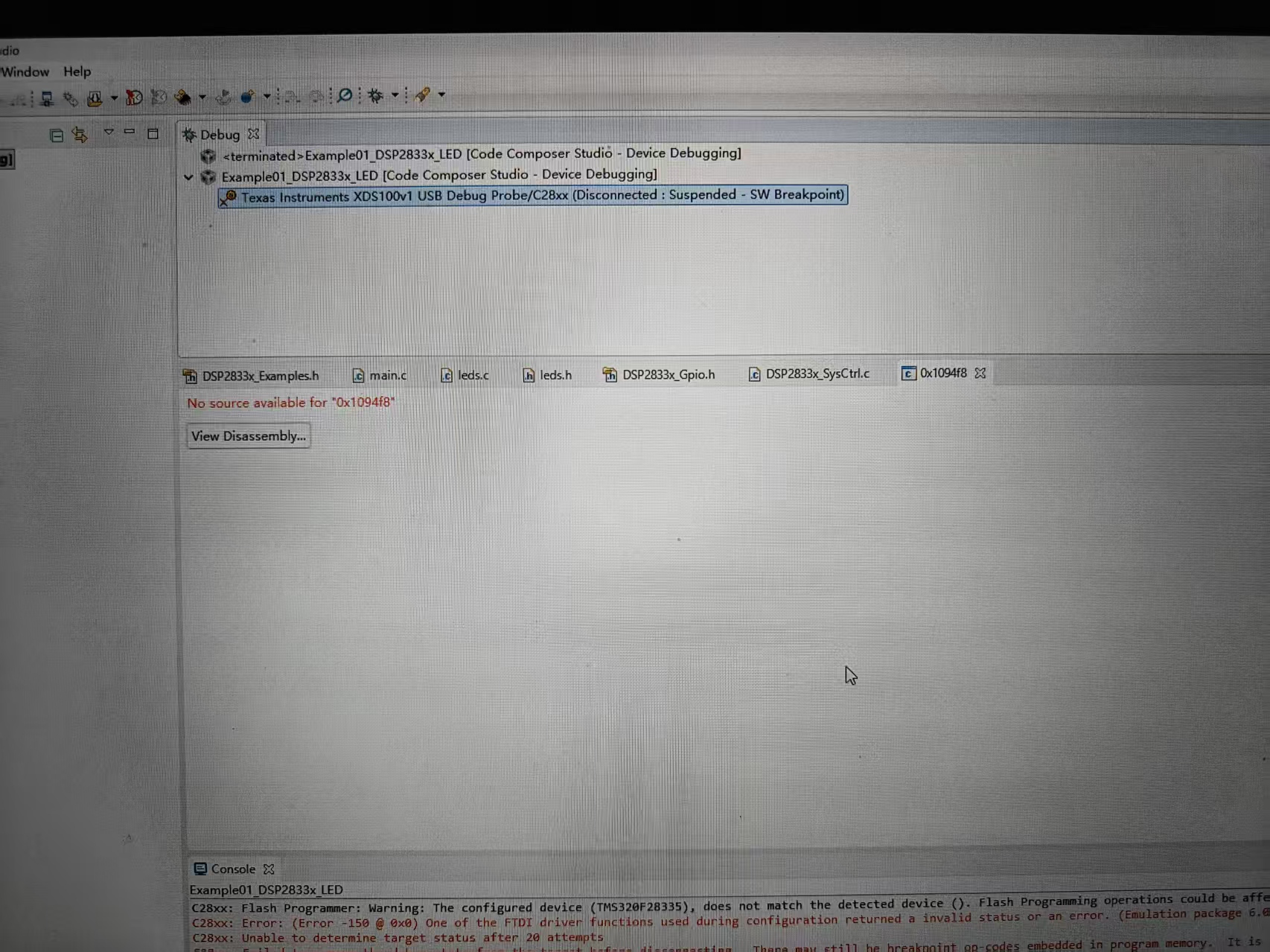

想问一下，为什么我已经连上了dsp仿真驱动，但是ccs6运行的时候还是报错，显示FTDI与仿真器通信失败

Question

想问一下，为什么我已经连上了dsp仿真驱动，但是ccs6运行的时候还是报错，显示FTDI与仿真器通信失败

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你遇到的问题是：“FTDI与仿真器通信失败”，这通常发生在使用 TI 的 Code Composer Studio (CCS) 6.x 与 DSP 仿真器（如 XDS110、XDS510 等） 进行调试时。虽然你已经连接了 DSP 仿真驱动，但 CCS 仍然无法与仿真器正常通信。

---

✅ 可能原因分析

1. 仿真器驱动未正确安装或版本不兼容

• 即使你安装了 FTDI 驱动，但 TI 专用的仿真器驱动（如 XDS110 的驱动）可能没有正确安装。
• CCS 6.x 对驱动版本有特定要求，建议使用 TI 提供的最新驱动包。

2. USB 接口问题或仿真器未被识别

• 有些仿真器需要通过 USB 与主机连接，如果 USB 线质量不好、接口松动或仿真器本身故障，会导致通信失败。
• 检查设备管理器中是否能看到仿真器设备（如 XDS110 或 FTDI 设备）。

3. CCS 未正确配置仿真器

• 在 CCS 中，你需要明确指定使用的 仿真器型号 和 JTAG 接口设置。
• 如果配置错误，即使硬件连接正常，也会报错。

4. 电源或目标板供电不稳定

• 如果目标板没有正确上电，或者电源电压不足，也可能导致仿真器无法通信。

5. Windows 系统权限问题

• 在某些系统中，需要以管理员身份运行 CCS 才能访问 USB 设备。
• 或者，系统防火墙/安全软件阻止了 CCS 与仿真器的通信。

---

🔧 解决方案步骤

1. 检查并重新安装仿真器驱动

• 下载并安装 TI 的 XDS110/XDS510 驱动：
  • 官网地址：https://www.ti.com/tool/XDS110
  • 根据你的仿真器型号选择对应的驱动包。
• 安装完成后，重启电脑。

2. 检查设备管理器中的设备状态

• 打开 设备管理器（Device Manager）：
  • 查看是否有 XDS110、FTDI 或其他仿真器设备出现。
  • 如果显示黄色感叹号或未识别，说明驱动有问题。
  • 右键点击设备，选择 更新驱动程序。

3. 在 CCS 中配置正确的仿真器

• 打开 CCS 6.x。
• 点击菜单栏的 File > Preferences > C/C++ > Debug Probes。
• 确保选择了正确的仿真器类型（如 XDS110）。
• 如果没有看到该选项，可能是驱动未正确安装。

4. 使用 TI 的 Driver Installer 工具

• 下载并运行 TI Driver Installer：
  • 地址：https://www.ti.com/tool/DRIVER-INSTALLER
  • 一键安装所有必要的驱动和工具。

5. 以管理员身份运行 CCS

• 右键点击 CCS 图标，选择 以管理员身份运行。
• 有时权限不足会导致 USB 设备无法访问。

6. 检查目标板供电和连接

• 确保目标板已正确上电。
• 检查 JTAG 接口是否接触良好，避免虚接。

7. 更换 USB 端口或线缆

• 尝试更换 USB 端口或使用另一根 USB 线。
• 有些 USB 线只支持充电，不支持数据传输。

---

📌 代码示例（可选）

如果你在编写代码时也遇到了类似问题，可以参考以下代码结构：

#include <stdio.h>
#include <stdlib.h>
#include "driverlib.h"

void main(void) {
    // 初始化系统时钟
    SysCtlClockSet(SYSCTL_USE_PLL | SYSCTL_OSCSRC_OSC | SYSCTL_FREQ_120MHZ);

    // 初始化串口
    UART_init();

    // 主循环
    while(1) {
        UART_printf("Hello, CCS!\n");
        Delay(1000000);
    }
}

注意：以上代码仅为示例，实际项目中需根据具体硬件配置进行修改。

---

✅ 总结

| 问题原因 | 解决方案 | |----------|-----------| | 驱动未安装或版本不匹配 | 重新安装 TI 提供的仿真器驱动 | | 仿真器未被识别 | 检查设备管理器，更新驱动 | | CCS 配置错误 | 在 CCS 中正确配置仿真器型号 | | 电源或连接问题 | 确保目标板供电正常，检查 JTAG 接口 | | 权限问题 | 以管理员身份运行 CCS |

---

如果你能提供更具体的错误信息（如 CCS 报错截图或日志），我可以进一步帮你定位问题！
