Autocad的尺寸标注的文字相关问题

Question

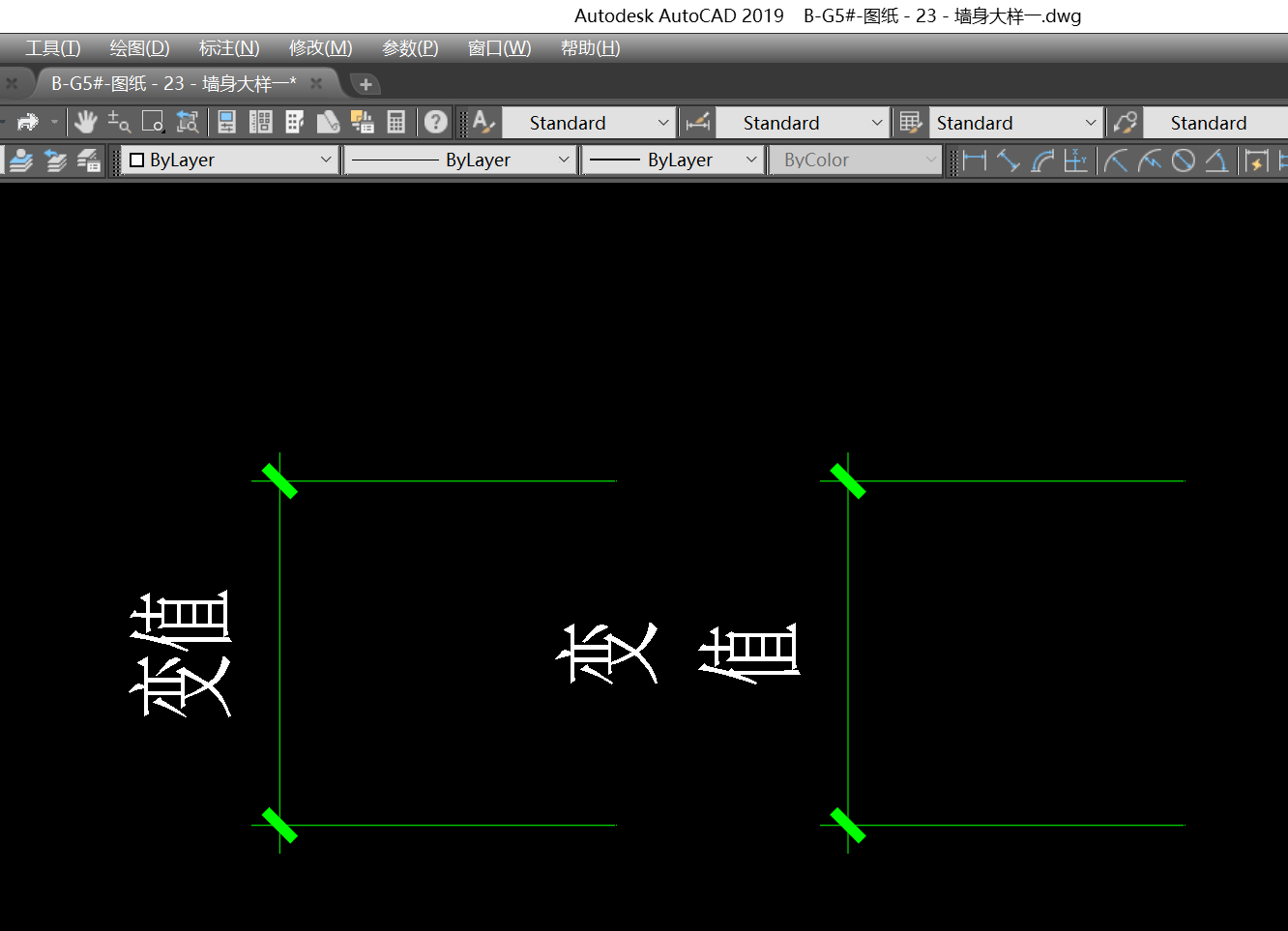

如图所示，二者属于同一标注样式，但就是文字显示的不一样，右侧的看起来似乎换行了，这是什么原因导致的呢

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

根据你描述的问题，“同一标注样式但文字显示不一样，右侧的看起来似乎换行了”，这通常是由于以下几种原因造成的。以下是详细的分析和解决方案：

---

一、可能的原因分析

1. 文字内容不同

   • 虽然使用了相同的标注样式，但如果两个尺寸标注的文字内容不同（例如一个有单位，一个没有），可能导致文字排版不一致。
   • 检查是否在“文字内容”中设置了不同的选项，如“公差”、“单位”或“前缀/后缀”。

2. 文字高度设置问题

   • 如果文字高度设置得过小，可能会导致文字在有限空间内被自动换行或压缩。

3. 文字对齐方式不同

   • 不同的对齐方式（如“居中”、“左对齐”等）会影响文字的显示效果，尤其是在复杂尺寸标注中。

4. 文字字体或比例问题

   • 如果文字字体不同，或者字体比例（如“文字高度与标注线的比例”）设置不一致，也会导致视觉上的差异。

5. 多行文字格式（MText）影响

   • 如果其中一个标注是使用“多行文字”（MText）创建的，而另一个是单行文字（Text），会导致排版不一致。

6. 标注线长度限制

   • 标注线太短时，AutoCAD会自动调整文字位置，可能导致文字换行或错位。

---

二、解决方法（有序列表）

1. 检查并统一文字内容设置

   • 打开“标注样式管理器”（DIMSTYLE 命令）。
   • 确保两个标注样式中的“文字”选项卡下的设置完全一致，包括：
     • 文字内容（如“值”、“单位”、“前缀”等）
     • 文字高度
     • 对齐方式
     • 字体

2. 检查文字高度是否合理

   • 在“文字”选项卡中，确认“文字高度”是否合适。
   • 如果文字高度太小，可以适当增大，避免文字被压缩或换行。

3. 统一文字对齐方式

   • 在“文字”选项卡中，确保“对齐方式”设置为相同选项（如“中心对齐”或“左对齐”）。

4. 检查字体和比例设置

   • 确保两个标注使用的字体相同，且“文字高度与标注线的比例”一致。
   • 可以通过“文字”选项卡中的“字体”和“比例”进行调整。

5. 检查是否使用了多行文字（MText）

   • 如果其中一个标注是 MText，而另一个是 Text，建议统一使用 MText 或 Text。
   • 可以通过 DDEDIT 命令编辑标注文字，查看其类型。

6. 调整标注线长度

   • 如果标注线太短，可以适当延长，避免文字被自动换行。
   • 使用 DIMEDIT 命令修改标注线长度。

---

三、代码示例（如果需要）

如果你希望通过脚本或命令来统一标注样式，可以使用 AutoLISP 或 .NET API 来实现。以下是一个简单的 AutoLISP 示例，用于批量修改标注样式中的文字高度：

(defun c:fixDimTextHeight (/)
  (setq ss (ssget "X" '((0 . "DIMENSION"))))
  (if ss
    (progn
      (setq i 0)
      (while (< i (sslength ss))
        (setq ent (ssname ss i))
        (setq data (entget ent))
        (setq dimData (assoc 340 data)) ; 获取标注样式
        (setq dimStyle (cdr dimData))
        (command "DIMSTYLE" "S" dimStyle "")
        (command "DIMSTYLE" "T" "H" "2.5") ; 设置文字高度为2.5
        (setq i (1+ i))
      )
    )
  )
  (princ "\n已统一标注文字高度")
)

注意： 此代码仅为示例，实际使用前请备份图纸，防止误操作。

---

四、总结

| 问题 | 解决方案 | |------|----------| | 文字内容不同 | 检查并统一文字内容设置 | | 文字高度不合适 | 调整文字高度至合理值 | | 对齐方式不同 | 统一对齐方式 | | 字体或比例不一致 | 确保字体和比例一致 | | 多行文字与单行文字混用 | 统一使用 MText 或 Text | | 标注线太短 | 适当延长标注线 |

---

如需进一步帮助，请提供具体的截图或标注样式设置界面的截图，以便更准确地定位问题。
