simulink混动汽车模型改进

Question

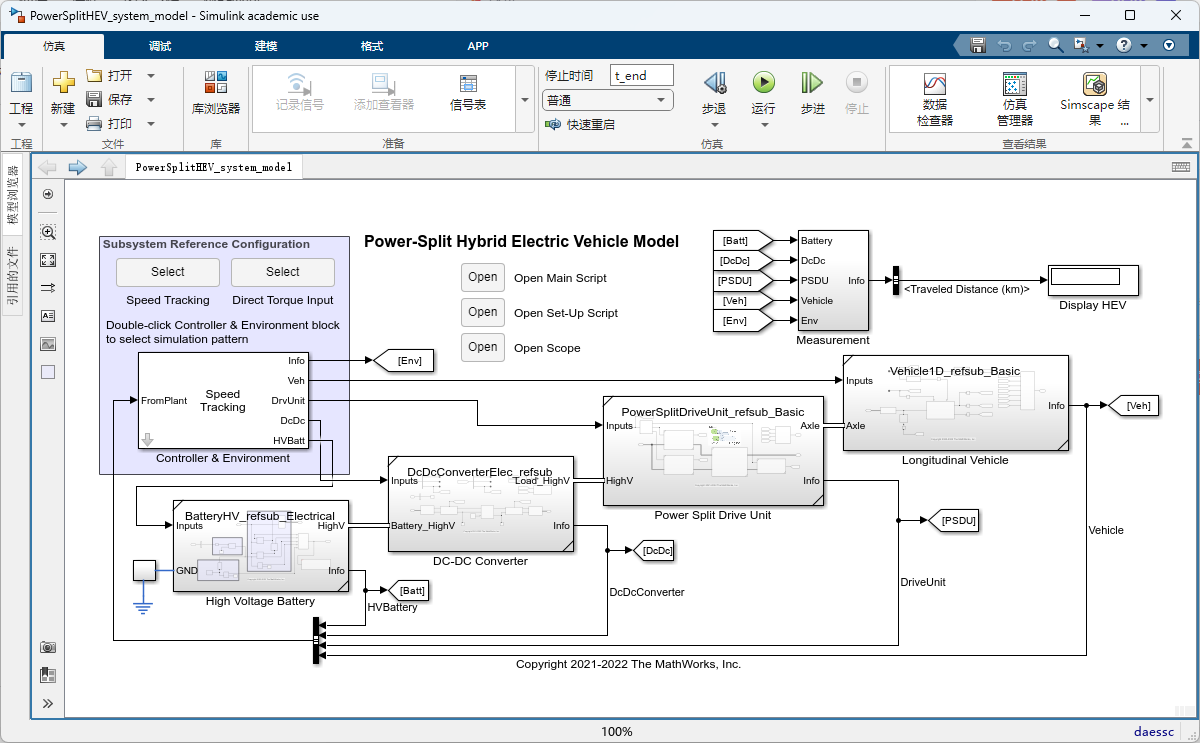

来自github开源模型，针对这个模型，如果我想减少对内燃机的依赖，目前的想法是从“功率分流”改为“纯串联式架构’‘，拆除机械混合器并且重新连接动力流，但一直连线出现问题，有朋友愿意讲解解决吗，有偿。

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

当然可以！你提到的“从功率分流改为纯串联式架构”是一个非常有挑战性但也非常有意义的改进方向。这种架构通常用于增程式电动车（EREV），其核心思想是内燃机不直接驱动车轮，而是作为发电机为电池充电，而电池则驱动电动机驱动车轮。

---

✅ 一、问题分析

你提到在修改模型时遇到“连线出现问题”，这可能是以下原因导致的：

1. 信号连接错误：比如将机械输入误接为电能输入。
2. 模块配置不匹配：如电机或发动机模块的参数未调整。
3. 控制逻辑未更新：原有控制器可能仍按功率分流设计工作。
4. 能量流路径错误：动力流未正确从发动机→发电机→电池→电机。

---

🛠️ 二、解决方案详解（重点部分加粗）

1. 理解两种架构的区别

• 功率分流（Power Split）：

  • 内燃机可同时驱动车轮和发电机。
  • 动力流通过机械混合器（如行星齿轮）分配。

• 纯串联（Series Hybrid）：

  • 内燃机仅发电，不直接驱动车轮。
  • 发电机→电池→电动机驱动车轮。
  • 拆除机械混合器，建立“发电-储能-驱动”的能量链。

重点：必须拆除机械混合器，并重新连接所有能量流路径。

---

2. 步骤一：删除机械混合器模块

• 在Simulink中找到你的动力总成模块（Powertrain）。
• 定位到机械混合器（如Planetary Gear、Clutch等）。
• 将其移除或禁用（建议移除以避免干扰）。

---

3. 步骤二：构建新的能量流路径

能量流路径如下：

内燃机 → 发电机 → 电池 → 电动机 → 车轮

重点：确保每一步都正确连接信号线和数据流。

具体操作：

1. 内燃机模块（Internal Combustion Engine）输出功率给发电机（Generator）。
2. 发电机输出电能给电池（Battery）或直接给电动机（Motor）。
3. 电动机驱动车轮（Wheel）。

注意：若使用电池作为储能单元，需添加电池管理模块（BMS）。

---

4. 步骤三：调整控制策略

原模型可能基于功率分流设计了控制逻辑（如扭矩分配、档位切换等），需要进行以下修改：

• 关闭机械混合器的控制信号（如离合器状态、换挡逻辑）。
• 新增发电机控制逻辑（如根据SOC调节发电功率）。
• 电动机控制逻辑应基于电池电量或电网状态。

重点：控制逻辑需与新架构匹配，否则系统无法正常运行。

---

5. 步骤四：验证并调试模型

• 运行仿真，观察以下指标是否正常：
  • 内燃机是否只发电？
  • 电池是否充放电？
  • 电动机是否驱动车轮？
• 如果出现错误，检查信号连接是否正确，尤其是电压、电流、转速等关键信号。

---

💡 三、代码示例（修改后的模型结构示意）

假设你使用的是一个标准的混动模型，以下是简化版的信号连接示意代码（伪代码），供参考：

% 原始功率分流模型
engine_output = engine_model();
power_splitter_input = engine_output;
motor_input = power_splitter_output;

% 改为纯串联后
generator_output = engine_model(); % 内燃机驱动发电机
battery_input = generator_output;   % 电池接收电能
motor_input = battery_output;       % 电动机由电池供电
wheel_speed = motor_model(motor_input);

注意：实际Simulink模型中，你需要手动连接模块之间的信号线。

---

🧩 四、常见问题及解决方法

| 问题 | 解决方案 | |------|----------| | 信号未连接 | 检查每个模块的输入输出端口是否正确连接 | | 内燃机不发电 | 确保内燃机模块设置为“发电模式” | | 电动机无响应 | 检查电池是否充能，电动机控制逻辑是否开启 | | 模型无法运行 | 使用Simulink的“Model Advisor”工具检查错误 |

---

📌 五、建议学习资源

• Simulink官方文档
• GitHub开源混动模型示例
• 增程式电动车控制策略论文

---

✅ 总结

要实现从功率分流到纯串联的转变，关键在于：

1. 拆除机械混合器
2. 重新构建能量流路径
3. 更新控制逻辑
4. 调试并验证模型

如果你愿意提供具体的模型结构或截图，我可以进一步帮你分析哪里连线出错。

---

如有需要，我可以帮助你完成以下内容（有偿服务）：

• 修改具体模块的连接方式
• 优化控制策略
• 提供完整修改后的Simulink模型文件
• 编写控制逻辑代码

欢迎继续提问！
