comsol波动光学模块，电磁波，频域仿真

Question

问题遇到的现象和发生背景

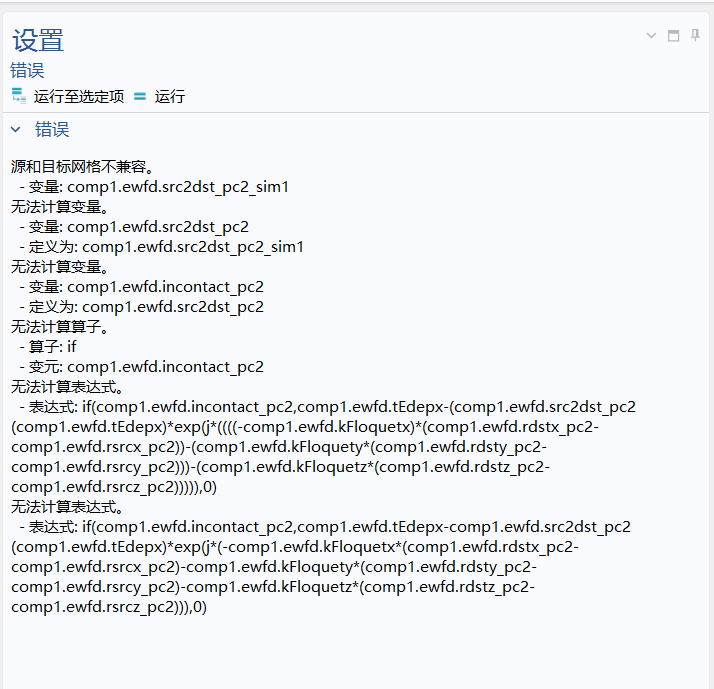

comsol电磁波，频域接口计算报错

操作环境、软件版本等信息

windows11，comsol6.4

尝试过的解决方法

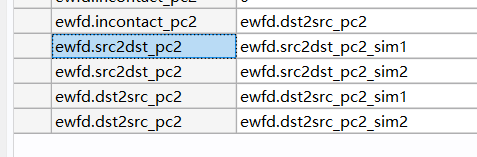

根据错误提示，找到变量位于周期性条件2

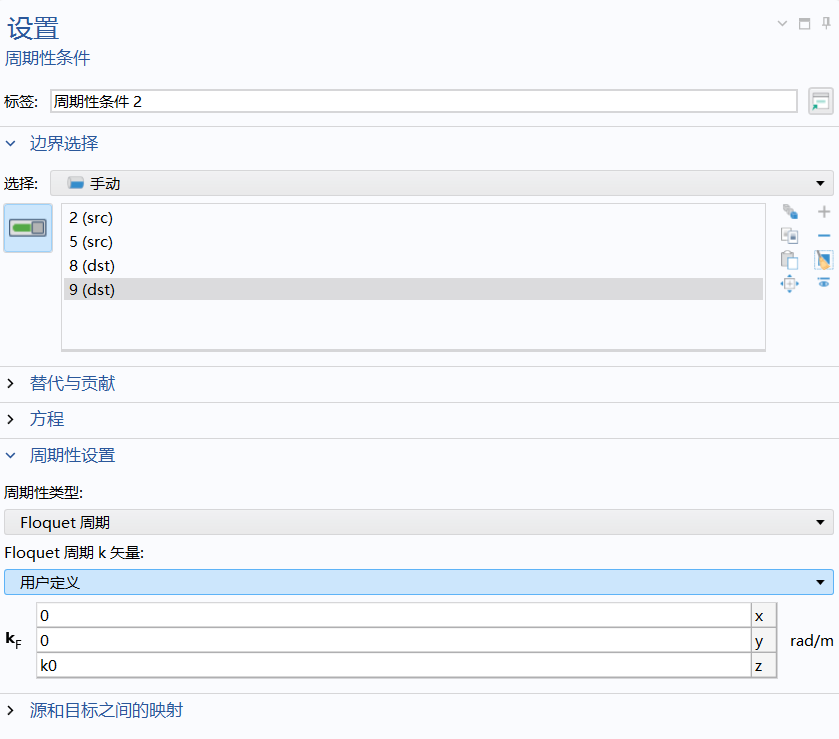

周期性条件2设置如图：

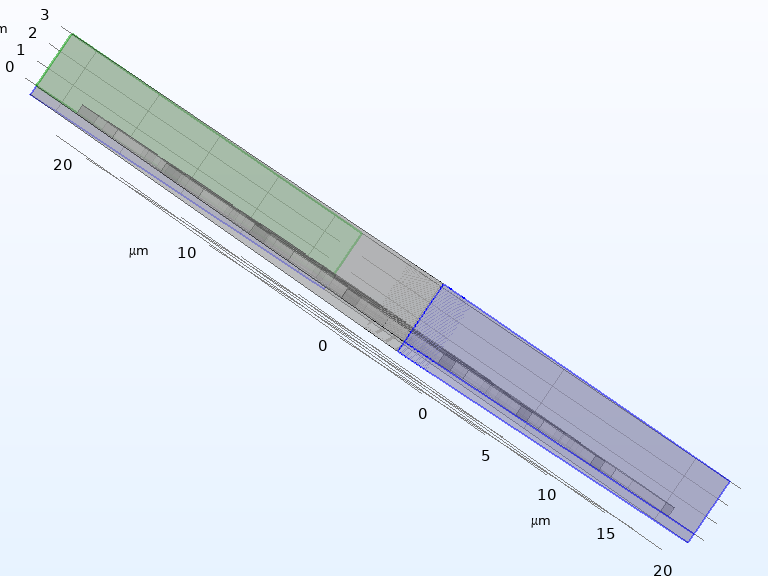

边界选择如图：

我想要达到的结果

不知道怎么解决错误提示

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

在使用 COMSOL Multiphysics 6.4 进行 波动光学模块 的 电磁波，频域（Electromagnetic Waves, Frequency Domain） 仿真时，遇到错误提示“变量位于周期性条件2”，这通常与 周期性边界条件（Periodic Boundary Conditions） 的设置有关。

---

一、问题现象及背景

1.1 现象描述

• 在进行电磁波频域仿真时，报错信息为“变量位于周期性条件2”。
• 错误提示中明确指出问题出在 周期性条件2 上。
• 你已经尝试根据错误提示查找相关变量，但无法解决该问题。

1.2 操作环境

• 操作系统：Windows 11
• COMSOL 版本：COMSOL 6.4
• 使用模块：波动光学模块（Wave Optics Module）
• 仿真类型：电磁波，频域

1.3 问题背景

• 你可能正在模拟一个具有周期性结构的光学器件，例如光子晶体、周期性波导等。
• 为了减少计算量，你设置了 周期性边界条件。
• 但在设置过程中，出现了配置错误或不兼容的情况，导致仿真失败。

---

二、可能原因分析

2.1 周期性边界条件配置错误

• 周期性边界条件需要成对设置，即在两个相对的边界上分别设置周期性条件，并且它们的“映射”必须一致。
• 如果只在一个边界上设置了周期性条件，或者两个边界上的映射不匹配，就会导致错误。

2.2 边界选择不正确

• 你提到“边界选择如图”，但由于没有看到图像，我们只能推测：
  • 你可能选择了非对称或不对等的边界。
  • 或者选择了非周期性边界的边界，导致周期性条件无法正确应用。

2.3 模型几何不满足周期性要求

• 如果你的模型几何不是严格周期性的，或者在某些方向上存在非对称结构，也会导致周期性条件失效。

2.4 变量定义冲突

• 如果你在其他地方手动定义了变量（如 E、H 等），可能会与周期性条件中的变量名冲突。

---

三、解决方案步骤

3.1 检查周期性边界条件的配置

重点步骤：

1. 确保周期性边界条件成对设置

   • 在两个对称的边界上分别添加周期性条件。
   • 例如：如果模型是沿 x 方向周期性，则在左边界和右边界分别设置周期性条件。

2. 检查“映射”是否一致

   • 在周期性边界条件设置中，选择“映射”选项。
   • 确保两个边界上的映射方式相同（如“Translation only”或“Rotation + Translation”）。

3. 确认边界选择是否正确

   • 在“Boundary Selection”中，确保只选中了两个对称的边界。
   • 不要将其他边界（如顶部、底部、前后面）包含进去。

4. 避免重复设置周期性条件

   • 确保每个边界只被赋予一次周期性条件。

---

3.2 检查几何结构的周期性

重点步骤：

1. 确认模型几何是否对称

   • 如果是沿 x 方向周期性，那么左右边界应该完全对称。
   • 避免在周期性方向上有突变或非对称结构。

2. 检查网格划分是否合理

   • 周期性边界上的网格点应保持一致。
   • 如果网格划分不一致，可能导致周期性条件无法正确应用。

---

3.3 检查变量定义

重点步骤：

1. 查看是否有自定义变量定义

   • 在“Definitions”或“Variables”中，检查是否定义了与周期性条件冲突的变量。
   • 例如，不要定义 E_x、E_y 等变量，除非必要。

2. 删除不必要的变量定义

   • 如果不确定变量是否冲突，可以尝试删除所有自定义变量，重新运行仿真。

---

3.4 修改代码或设置（如有）

如果你使用了 LiveLink for MATLAB 或 COMSOL API 来控制边界条件，可以参考以下示例代码进行修改：

% 示例：在MATLAB中设置周期性边界条件
model = mphopen('your_model.mph');
mphset(model, 'periodic', 'boundary', [1 2], 'map', 'translation', 'x');
mphsave(model, 'modified_model.mph');

注意：以上代码仅为示例，具体参数需根据你的模型结构进行调整。

---

四、推荐操作流程

1. 检查并修正周期性边界条件的成对设置。
2. 确认边界选择正确，映射一致。
3. 验证几何结构是否符合周期性要求。
4. 检查变量定义，避免冲突。
5. 重新生成网格并运行仿真。

---

五、总结

| 问题 | 解决方案 | |------|----------| | 周期性边界条件未成对设置 | 确保两个对称边界都设置了周期性条件，且映射一致 | | 边界选择错误 | 仅选择对称边界，避免非周期性边界 | | 几何结构不符合周期性 | 检查模型是否对称，确保周期性方向无突变 | | 变量冲突 | 删除或修改自定义变量，避免与周期性条件冲突 |

---

如果你能提供具体的 几何结构截图 或 周期性边界条件设置界面截图，我可以进一步帮助你定位问题。
