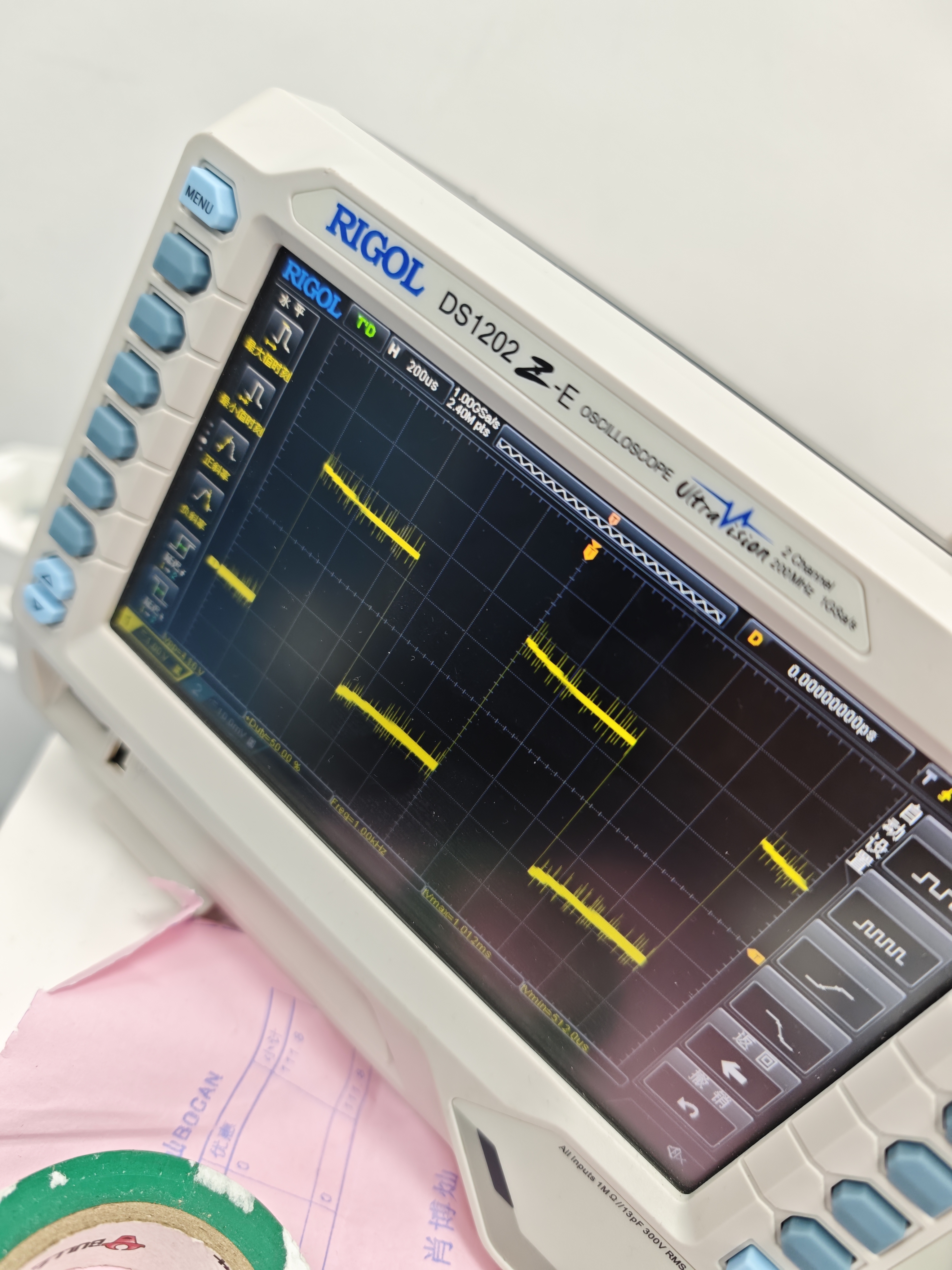

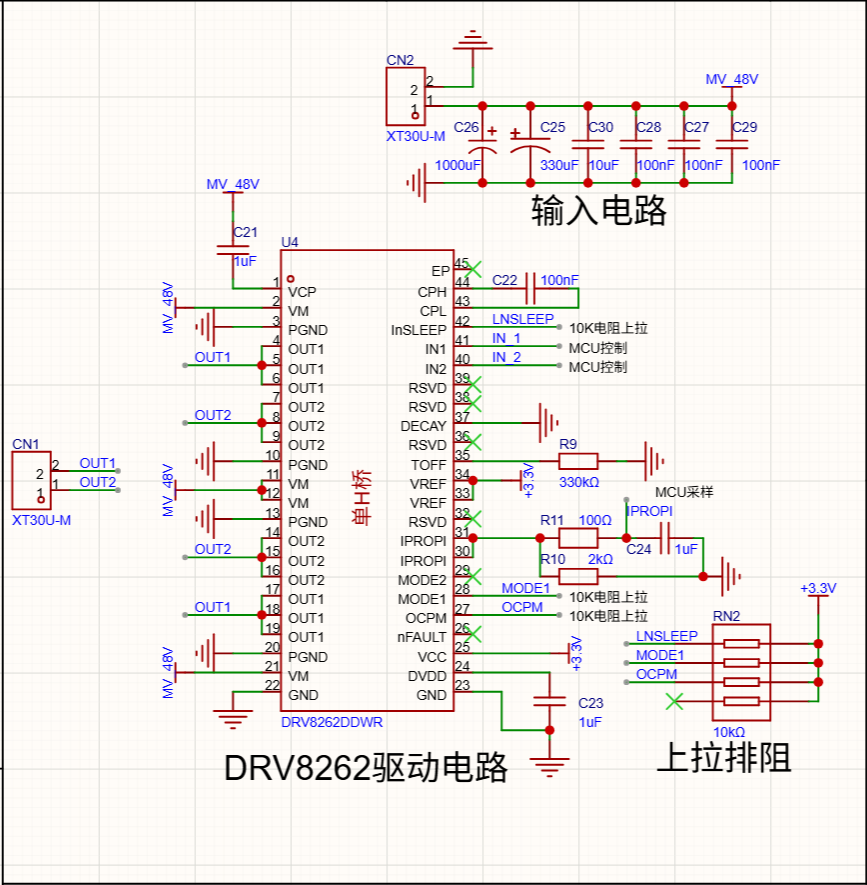

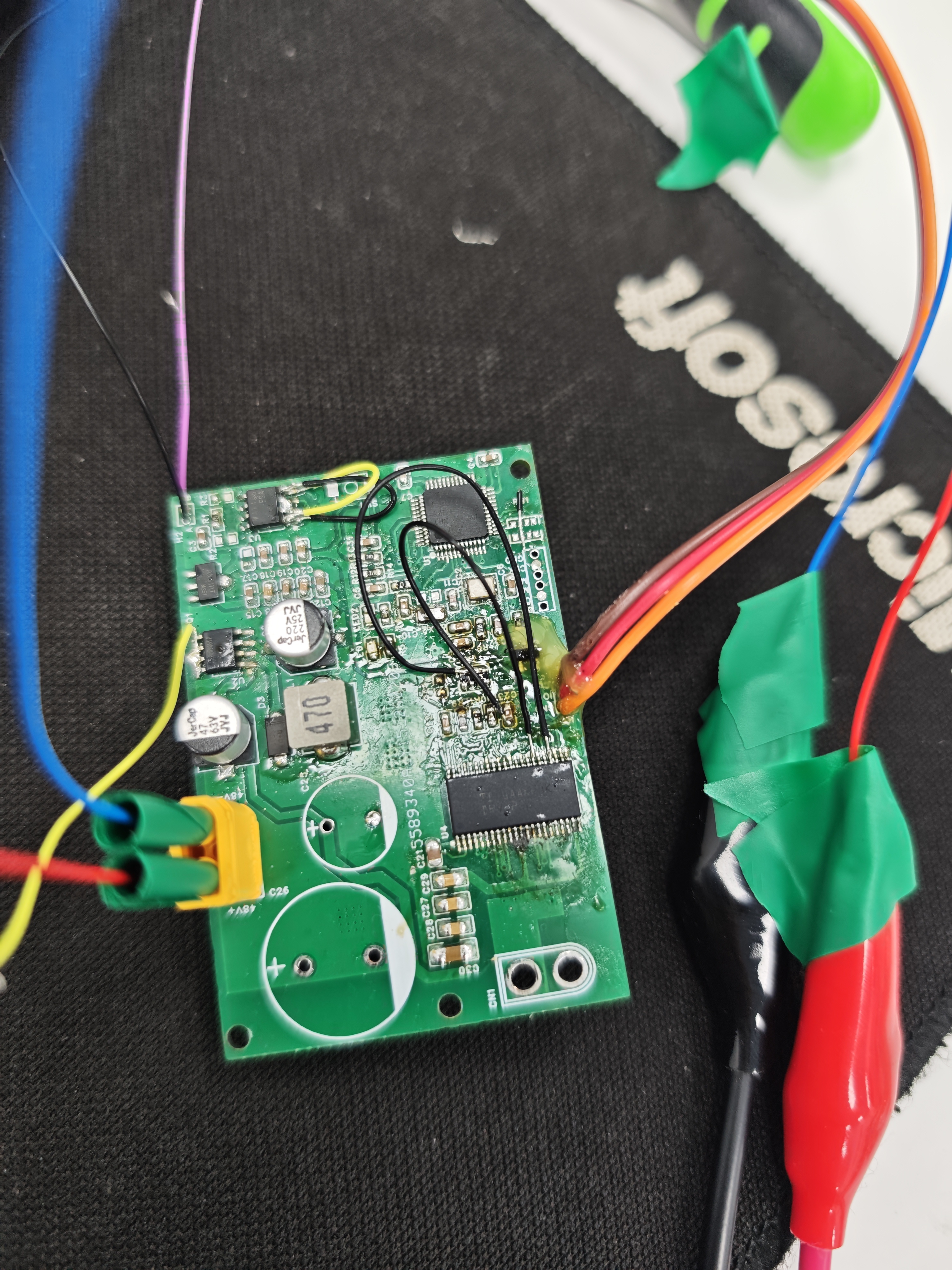

芯片DRV8268DDWR：现在芯片的情况是输入MV24V直流电；引脚24DVDD引脚输出5V电压；引脚25VCC3.3V输入；引脚26nFAULTS上拉3.3V;引脚27OCPM10K电阻上拉;引脚28M0DE1 10K电阻上拉;引脚29M0DE2悬空；引脚30、31 IPROPI 2K电阻接地；引脚32 RSVD悬空;引脚33、34 VREF直连3.3V;引脚35 TOFF330KΩ接地;引脚36 RSVD悬空;引脚37 DECAY接地;引脚38 RSVD悬空;引脚39 RSVD悬空;引脚40 NI2 PWM占空比0输出;引脚41 NI1 PWM占空比50输出;引脚42 lnSLEEP 10K电阻上拉；目前无法驱动

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

根据您提供的DRV8268DDWR芯片的配置信息，目前无法驱动的问题可能涉及多个方面，包括电源管理、控制信号配置、保护机制以及硬件连接等。以下是对问题的详细分析和解决方案。

---

一、问题分析

1. 电源配置问题

• VDD（引脚24）输出5V：这是正确的，但需确认是否稳定。
• VCC3.3V（引脚25）输入：应确保该电压稳定且无波动。
• VREF（引脚33、34）直连3.3V：正确，用于设定参考电压。
• TOFF（引脚35）330KΩ接地：这可能是设置关断时间，但需要确认是否符合应用需求。

2. 控制信号配置问题

• M0DE1（引脚28）10K电阻上拉：可能用于选择工作模式，需确认是否为期望模式。
• M0DE2（引脚29）悬空：如果该引脚用于模式选择，可能未被正确配置。
• OCPM（引脚27）10K电阻上拉：可能用于过流保护配置，需确认是否合理。
• IPROPI（引脚30、31）2K电阻接地：可能用于电流检测，需确认阻值是否合适。
• PWM占空比配置不正常：
  • NI2 PWM占空比0输出：可能表示未接收到有效控制信号。
  • NI1 PWM占空比50输出：若实际需要的是全速运行，此配置可能导致电机无法启动。

3. 保护机制触发

• nFAULTS（引脚26）上拉3.3V：通常用于故障信号输出，若此引脚被拉低，说明芯片处于故障状态。
• DECAY（引脚37）接地：这可能影响电机的衰减模式，需确认是否符合预期。

4. 其他潜在问题

• SLEEP（引脚42）10K电阻上拉：表明芯片处于“唤醒”状态，但若没有其他控制信号，可能无法正常工作。
• RSVD引脚（如32、36、38、39）悬空：这些引脚通常是保留或未使用，但需确认是否被误用或短路。

---

二、解决方案

1. 检查电源稳定性

• 确认VDD（5V）和VCC3.3V是否稳定，可使用万用表测量电压。
• 确保GND（地）连接可靠，避免因地线不稳定导致逻辑错误。

2. 验证控制信号配置

• 检查PWM输入信号是否正常：
  • 确认NI1和NI2的PWM信号是否由控制器发出，并且频率和占空比符合要求。
  • 若NI2占空比为0，可能是控制器未发送信号，或引脚未正确连接。
• 检查M0DE1和M0DE2配置：
  • M0DE1（引脚28）10K上拉，M0DE2（引脚29）悬空，可能对应某种特定模式。
  • 建议查阅数据手册，确认该组合是否为“正常工作模式”。

3. 检查故障信号（nFAULTS）

• 读取nFAULTS引脚状态：
  • 如果该引脚被拉低（即低电平），说明芯片处于故障状态。
  • 可能原因包括：过流、过温、欠压等。
  • 需要查看数据手册中关于故障标志的描述，结合电路设计进行排查。

4. 调整PWM占空比配置

• 若需要电机全速运行，建议将NI2和NI1的PWM占空比设为100%。
• 修改PWM信号源，确保其能够提供正确的占空比。

示例代码（假设使用STM32控制PWM）：

// 设置PWM占空比为100%
void set_PWM_DutyCycle(uint8_t channel, uint16_t duty_cycle) {
    if (channel == 1) {
        TIM_SetCompare1(TIM2, duty_cycle); // NI1
    } else if (channel == 2) {
        TIM_SetCompare2(TIM2, duty_cycle); // NI2
    }
}

// 调用示例
set_PWM_DutyCycle(1, 1000); // NI1 占空比100%
set_PWM_DutyCycle(2, 1000); // NI2 占空比100%

5. 检查保护功能配置

• OCPM（引脚27）10K上拉：可能用于启用过流保护，但需确认是否与系统需求匹配。
• TOFF（引脚35）330KΩ接地：设置关断时间，需确认是否合理。
• DECAY（引脚37）接地：可能设置为“慢衰减”模式，需确认是否符合电机控制需求。

6. 重新检查所有连接

• 确认所有引脚是否正确连接，尤其是关键控制引脚（如M0DE1、M0DE2、OCPM、TOFF等）。
• 检查是否有短路或断路，特别是电源和地线。

---

三、总结

| 问题点 | 解决方案 | |--------|----------| | 电源不稳定 | 检查VDD和VCC3.3V电压稳定性 | | 控制信号异常 | 验证PWM输入信号是否正确，调整占空比 | | 故障信号触发 | 检查nFAULTS引脚状态，排除过流/过温等问题 | | 模式配置错误 | 根据数据手册配置M0DE1/M0DE2 | | 保护功能误触发 | 检查OCPM、TOFF、DECAY等引脚配置 |

---

如您能提供更多具体的应用场景（如驱动的电机类型、速度、负载等），我可以进一步优化配置建议。
