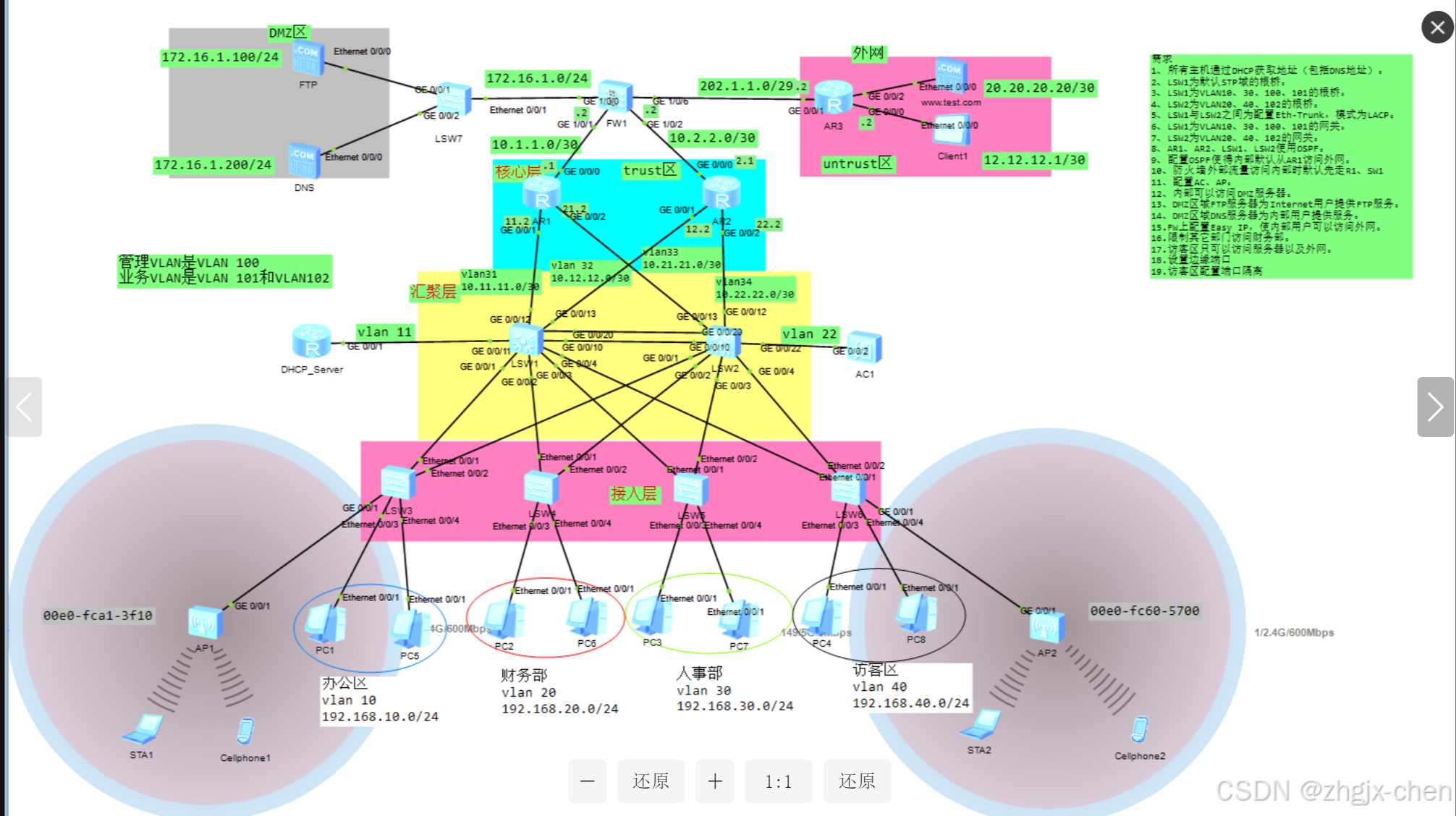

ensp中小型企业拓扑图

Question

需要加什么东西，服务器的这些代码又该是什么呢，需不需要vfw还有就是这个拓扑还用不用继续优化一下啊

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

在使用 ENSP（Enterprise Network Simulation Platform） 构建一个小型企业网络拓扑图时，你需要考虑多个方面，包括设备选型、网络结构、安全策略、服务器配置等。下面我将详细说明你应该如何构建这个拓扑，并解答你的问题：

---

一、需要添加的组件和设备

1. 核心设备

• 路由器（Router）：用于连接外网（如互联网）与内网。
• 交换机（Switch）：用于连接内部设备（如PC、服务器、打印机等）。
• 防火墙（Firewall）：用于保护内网安全，防止外部攻击。
• 服务器（Server）：提供内部服务（如Web、邮件、DNS、DHCP等）。

2. 终端设备

• PC（客户机）：员工使用的电脑。
• 打印机：共享打印设备。
• 无线AP（可选）：支持无线接入。

3. 其他组件

• VFW（虚拟防火墙）：如果使用的是华为设备，可能需要用VRP系统模拟防火墙功能。
• DHCP服务器：自动分配IP地址。
• DNS服务器：解析域名。
• NAT（网络地址转换）：实现内网访问外网。

---

二、是否需要添加 VFW？

是的，建议添加 VFW 或者使用防火墙设备。

原因：

• 防火墙可以有效阻止非法流量进入内网。
• 在 ENSP 中，你可以使用 USG6000 系列防火墙 来模拟 VFW（虚拟防火墙）。
• 如果没有防火墙，网络安全性会大大降低，容易受到攻击。

重点：防火墙是企业网络中不可或缺的安全组件。

---

三、服务器的配置代码（示例）

假设你使用的是 Windows Server 2012 R2 或 Linux 服务器，以下是常见服务的配置代码示例。

1. DNS 服务器配置（Linux 示例）

# 安装 bind9
sudo apt-get install bind9

# 编辑 named.conf.options
sudo nano /etc/bind/named.conf.options

# 添加以下内容
options {
    directory "/var/cache/bind";
    listen-on port 53 { any; };
    listen-on-v6 port 53 { any; };
    forwarders {
        8.8.8.8;
        8.8.4.4;
    };
    allow-query { any; };
};

# 重启服务
sudo systemctl restart bind9

2. DHCP 服务器配置（Linux 示例）

# 安装 dhcp3-server
sudo apt-get install isc-dhcp-server

# 编辑 dhcpd.conf
sudo nano /etc/dhcp/dhcpd.conf

# 添加以下内容
subnet 192.168.1.0 netmask 255.255.255.0 {
    range 192.168.1.100 192.168.1.200;
    option routers 192.168.1.1;
    option domain-name-servers 192.168.1.2;
    option subnet-mask 255.255.255.0;
}

# 重启服务
sudo systemctl restart isc-dhcp-server

3. Web 服务器配置（Apache）

# 安装 Apache
sudo apt-get install apache2

# 启动服务
sudo systemctl start apache2

# 设置开机启动
sudo systemctl enable apache2

---

四、拓扑是否需要优化？

是的，建议进行以下优化：

1. 分层设计（三层架构）

• 核心层：高性能路由器或三层交换机。
• 汇聚层：接入交换机，负责流量聚合。
• 接入层：普通交换机，连接终端设备。

2. 冗余设计

• 使用 双链路 连接外网，避免单点故障。
• 使用 VRRP 实现网关冗余。

3. 安全策略

• 配置 ACL（访问控制列表） 控制不同部门之间的通信。
• 配置 NAT 实现内网访问外网。
• 配置 防火墙规则 限制非法流量。

4. 性能优化

• 使用 QoS（服务质量） 保障关键业务流量优先级。
• 使用 VLAN 分隔不同部门，提高安全性。

---

五、推荐的小型企业拓扑结构（ENSP 拓扑）

1. 拓扑结构图（文字描述）

[Internet] -- [路由器] -- [防火墙] -- [三层交换机] -- [二层交换机] -- [PC]
                                             |
                                      [服务器组] (Web, DNS, DHCP)

2. 设备选型建议

• 路由器：AR1220
• 防火墙：USG6000
• 三层交换机：S5720
• 二层交换机：S2700
• 服务器：Windows Server 2012/2016 或 Linux 服务器

---

六、总结

✅ 需要添加的设备：

• 路由器、交换机、防火墙、服务器、PC、打印机。

✅ 是否需要 VFW？

• 是的，必须添加防火墙（VFW）以确保网络安全。

✅ 服务器配置代码：

• 提供了 DNS、DHCP 和 Web 服务器的配置代码示例。

✅ 拓扑是否需要优化？

• 是的，建议进行分层、冗余、安全策略和性能优化。

---

如果你能提供具体的拓扑图或当前配置，我可以进一步帮你分析并给出更详细的修改建议。
