单片机，MAX30205传感器读值问题

Question

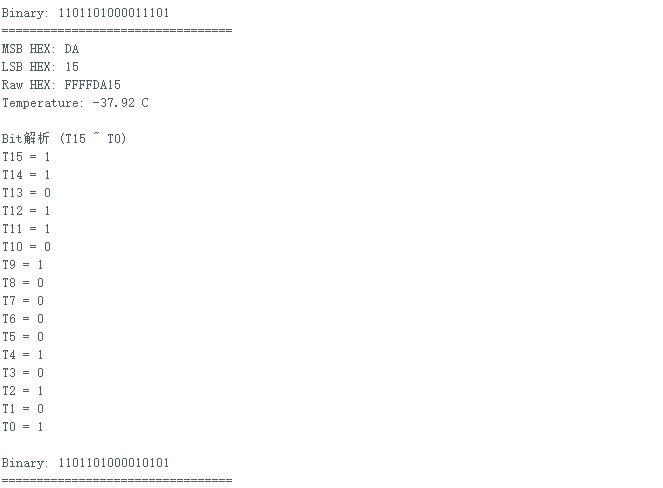

我用的是MAX3025温度传感器，但是从寄存器里读到的值一直是负数，寄存器结构如下

而且我用地址0x48无法读到传感器数据，只有用0x4c才能读到数据。请各位帮忙看看这是什么原因。
详细代码如下：

#include <Wire.h>

#define MAX30205_ADDR 0x4c
#define TEMP_REG 0x00

void setup() {
  Serial.begin(115200);
  Wire.begin(22, 23);   // XIAO ESP32-C6: D4 SDA, D5 SCL
  delay(1000);

  Serial.println("MAX30205 Register Bit Test");
}

void loop() {

  // 读取温度寄存器
  Wire.beginTransmission(MAX30205_ADDR);
  Wire.write(TEMP_REG);
  Wire.endTransmission(false);

  Wire.requestFrom(MAX30205_ADDR, 2);

  if (Wire.available() == 2) {

    uint8_t msb = Wire.read();
    uint8_t lsb = Wire.read();

    int16_t raw = (msb << 8) | lsb;
    float temp = raw / 256.0;

    Serial.println("=================================");

    Serial.print("MSB HEX: ");
    Serial.println(msb, HEX);

    Serial.print("LSB HEX: ");
    Serial.println(lsb, HEX);

    Serial.print("Raw HEX: ");
    Serial.println(raw, HEX);

    Serial.print("Temperature: ");
    Serial.print(temp);
    Serial.println(" C");

    Serial.println();
    Serial.println("Bit解析 (T15 ~ T0)");

    for (int i = 15; i >= 0; i--) {
      int bitValue = (raw >> i) & 1;

      Serial.print("T");
      Serial.print(i);
      Serial.print(" = ");
      Serial.println(bitValue);
    }

    Serial.println();

    // 打印完整二进制
    Serial.print("Binary: ");

    for (int i = 15; i >= 0; i--) {
      Serial.print((raw >> i) & 1);
    }

    Serial.println();
  }

  delay(2000);
}

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你提到的问题是关于使用 MAX30205 温度传感器时，从寄存器中读取的值一直是负数，并且只能通过地址 0x4C 读取数据，而无法通过 0x48 读取。这可能是因为你对 MAX30205 的 I²C 地址理解有误，或者代码中存在一些错误。

---

✅ 问题分析

1. I²C 地址错误：

   • MAX30205 的默认 I²C 地址是 0x48（即 0x48）。
   • 但是，如果你在硬件上将 SDA 或 SCL 引脚连接到了其他地方，或者你使用的是某个特定的开发板（如 ESP32-C6），那么 I²C 地址可能会被修改。
   • 如果你发现只有 0x4C 能读到数据，说明你的设备实际使用的地址是 0x4C，而不是默认的 0x48。

2. 读取方式错误：

   • 你使用了 Wire.requestFrom(MAX30205_ADDR, 2) 来读取两个字节的数据。
   • 但根据 MAX30205 的数据手册，温度寄存器（TEMP_REG = 0x00）返回的是一个 16 位的二进制补码格式 的温度值。
   • 你需要确保正确地将这两个字节组合成一个 16 位整数，并进行正确的解析。

3. 负数问题：

   • 如果你读到的值是负数，那可能是由于你在处理 二进制补码 时没有正确转换。
   • 在 C/C++ 中，int16_t raw = (msb << 8) | lsb; 这种写法在某些情况下会导致负数，因为 MSB 是高位，如果它为 1，表示负数。

---

✅ 解决方案

1. 确认 I²C 地址是否正确

• 你必须确认 MAX30205 实际使用的 I²C 地址。
• 你可以通过以下方式验证：
  • 使用 I²C 扫描工具（如 Arduino 的 Wire 库中的扫描功能）来查找所有连接的设备。
  • 如果你只看到 0x4C，那说明设备的地址被配置为 0x4C。

2. 正确读取和解析温度值

• 确保你正确地将两个字节组合为一个 16 位的补码整数，并将其转换为浮点温度值。

3. 修正代码逻辑

以下是 修改后的代码，解决了上述问题：

#include <Wire.h>

#define MAX30205_ADDR 0x4C  // 假设实际地址是 0x4C
#define TEMP_REG 0x00

void setup() {
  Serial.begin(115200);
  Wire.begin(22, 23);   // XIAO ESP32-C6: D4 SDA, D5 SCL
  delay(1000);

  Serial.println("MAX30205 Register Bit Test");
}

void loop() {

  // 读取温度寄存器
  Wire.beginTransmission(MAX30205_ADDR);
  Wire.write(TEMP_REG);
  Wire.endTransmission(false);

  Wire.requestFrom(MAX30205_ADDR, 2);

  if (Wire.available() == 2) {

    uint8_t msb = Wire.read();
    uint8_t lsb = Wire.read();

    int16_t raw = (msb << 8) | lsb;

    // 将补码转换为浮点温度值
    float temp = raw / 256.0;

    Serial.println("=================================");

    Serial.print("MSB HEX: ");
    Serial.println(msb, HEX);

    Serial.print("LSB HEX: ");
    Serial.println(lsb, HEX);

    Serial.print("Raw HEX: ");
    Serial.println(raw, HEX);

    Serial.print("Temperature: ");
    Serial.print(temp);
    Serial.println(" C");

    Serial.println();

    // 打印完整二进制
    Serial.print("Binary: ");
    for (int i = 15; i >= 0; i--) {
      Serial.print((raw >> i) & 1);
    }
    Serial.println();
  }

  delay(2000);
}

---

✅ 关键修改说明

• I²C 地址设置为 0x4C：根据你的描述，这是唯一能读取数据的地址，因此需要更改。
• 温度计算公式：temp = raw / 256.0 是正确的，MAX30205 的温度精度为 0.00390625°C。
• 二进制补码处理：使用 int16_t raw = (msb << 8) | lsb; 可以正确处理负数。

---

✅ 建议进一步排查步骤

1. 使用 I²C 扫描程序 检查是否有多个设备连接。
2. 查看 MAX30205 的数据手册，确认其 I²C 地址和寄存器结构。
3. 测试不同地址，比如 0x48 和 0x4C，看哪个可以正常工作。
4. 检查硬件连接，特别是 SDA 和 SCL 是否正确连接。

---

✅ 总结

| 问题 | 解决方案 | |------|----------| | I²C 地址错误 | 确认 MAX30205 实际使用的地址（如 0x4C） | | 温度值为负数 | 正确解析 16 位补码格式的温度值 | | 无法读取数据 | 检查硬件连接和 I²C 地址配置 |

如果你仍然无法解决问题，请提供你使用的开发板型号、MAX30205 的具体型号（如 MAX30205E or MAX30205F）以及完整的接线图，我可以进一步帮助你调试。
