scflow2actran耦合问题

Question

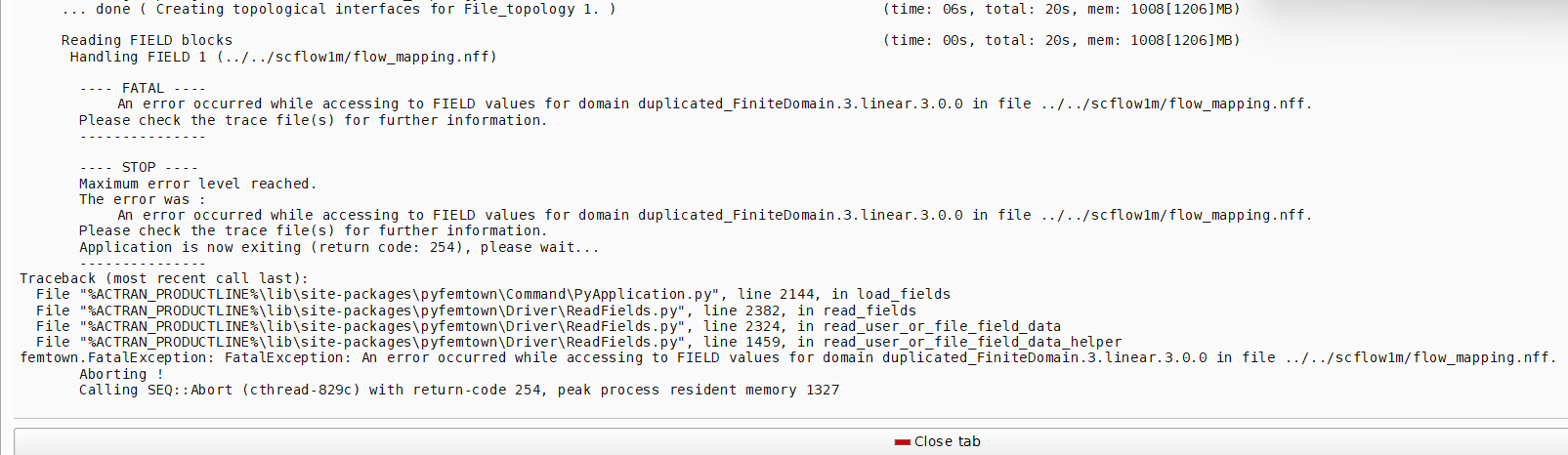

我现在在进行scflow和actran耦合工作，我已经得到scflow的流场数据fph，在actran的icfd的caa source中导入并run完生成了一个nff文件，里面有流场数据，但是好像actran并没有真正把scflow的流场数据转换为自己能用的数据。听说csdn很多所以来求。

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你提到的 SCFLOW 和 Actran 的耦合问题 是一个典型的多物理场耦合仿真问题，其中 SCFLOW（一种计算流体力学软件）用于生成流场数据，而 Actran（一种声学仿真软件）则需要这些数据来模拟噪声或声学响应。你在使用 icfd 模块中导入了 SCFLOW 生成的 fph 文件，并运行后得到了 .nff 文件，但似乎 Actran 并没有正确识别或转换这些数据。

---

🚨 问题分析

在 SCFLOW 和 Actran 耦合过程中，常见的问题包括：

1. 文件格式不兼容：.fph 是 SCFLOW 的输出文件，但 Actran 的 icfd 模块可能要求特定格式的数据。
2. 数据映射错误：SCFLOW 提供的是流场信息（如速度、压力等），而 Actran 需要的是声源项（CAA source），需要进行适当的转换。
3. 网格不匹配：SCFLOW 和 Actran 的网格可能不一致，导致数据无法正确映射。
4. 参数设置不当：Actran 中 icfd 模块的配置参数未正确设置，导致数据无法被读取。

---

✅ 解决方案

以下是详细的解决方案，帮助你正确将 SCFLOW 数据与 Actran 耦合：

1. 确认文件格式是否符合 Actran 要求

• SCFLOW 输出文件：.fph 是 SCFLOW 的流场数据文件，通常包含速度、压力、密度等。
• Actran 输入要求：Actran 的 icfd 模块需要的是 CAA Source Data，通常是 .nff 或 .dat 格式，具体取决于版本和配置。

建议：检查 Actran 的官方文档，确认支持的输入格式及字段要求。

---

2. 数据预处理与格式转换

如果 .fph 文件不能直接用于 Actran，你需要将其转换为 Actran 支持的格式。可以使用脚本（如 Python、Fortran）或工具（如 MATLAB、Paraview）进行转换。

示例：Python 脚本示例（简化版）

import numpy as np

# 读取 fph 文件（假设是文本格式）
with open('scflow.fph', 'r') as f:
    lines = f.readlines()

# 假设每行是 x, y, z, u, v, w, p
data = []
for line in lines[1:]:  # 跳过标题
    parts = line.strip().split()
    if len(parts) == 7:
        data.append([float(p) for p in parts])

# 写入 nff 文件（假设 Actran 需要 x, y, z, p）
with open('actran.nff', 'w') as f:
    for row in data:
        f.write(f"{row[0]} {row[1]} {row[2]} {row[5]}\n")  # 假设第5列是压力

注意：实际文件格式可能更复杂，需根据 SCFLOW 的输出结构调整脚本。

---

3. 确保网格一致性

• SCFLOW 网格 vs Actran 网格：两个软件的网格必须在空间上对齐，否则数据无法正确映射。
• 建议：使用 CFDPost 或其他工具检查网格一致性，必要时在 Actran 中重新划分网格。

---

4. 正确配置 Actran 的 icfd 模块

在 Actran 中，icfd 模块用于导入 CFD 数据作为声源。你需要确保以下几点：

• 选择正确的文件类型：在 icfd 设置中，选择 .nff 或 .dat 文件。
• 指定流场变量：例如，压力、速度、湍流强度等。
• 设置时间步长和频率范围：确保与 SCFLOW 的时间步长和频率一致。

重点配置项：

• Source Type: CAA Source
• Data File: 选择你转换后的 .nff 文件
• Time Step: 与 SCFLOW 相同
• Frequency Range: 根据你的需求设定

---

5. 验证数据是否成功导入

• 在 Actran 中加载 .nff 文件后，使用 Mesh Viewer 查看数据是否显示正常。
• 使用 Field Plot 检查压力、速度等数据是否合理。

---

🔍 可能的问题排查

| 问题 | 可能原因 | 解决方法 | |------|----------|----------| | Actran 无法读取 .nff 文件 | 文件格式不正确 | 使用脚本转换为 Actran 支持的格式 | | 数据无变化或异常 | 网格不匹配 | 确保 SCFLOW 和 Actran 网格一致 | | 声学结果不合理 | 参数设置错误 | 检查 icfd 模块的设置和流场变量定义 |

---

📌 总结

• SCFLOW 和 Actran 耦合的关键在于数据格式转换和网格一致性。
• 建议使用脚本工具进行数据预处理，并严格按照 Actran 的输入格式要求操作。
• 确保 icfd 模块的配置正确，尤其是数据字段和时间步长。

如果你能提供具体的 .fph 文件内容或 Actran 的配置截图，我可以进一步帮你分析问题所在。
