提问，滤波器拾取工频解决办法

Question

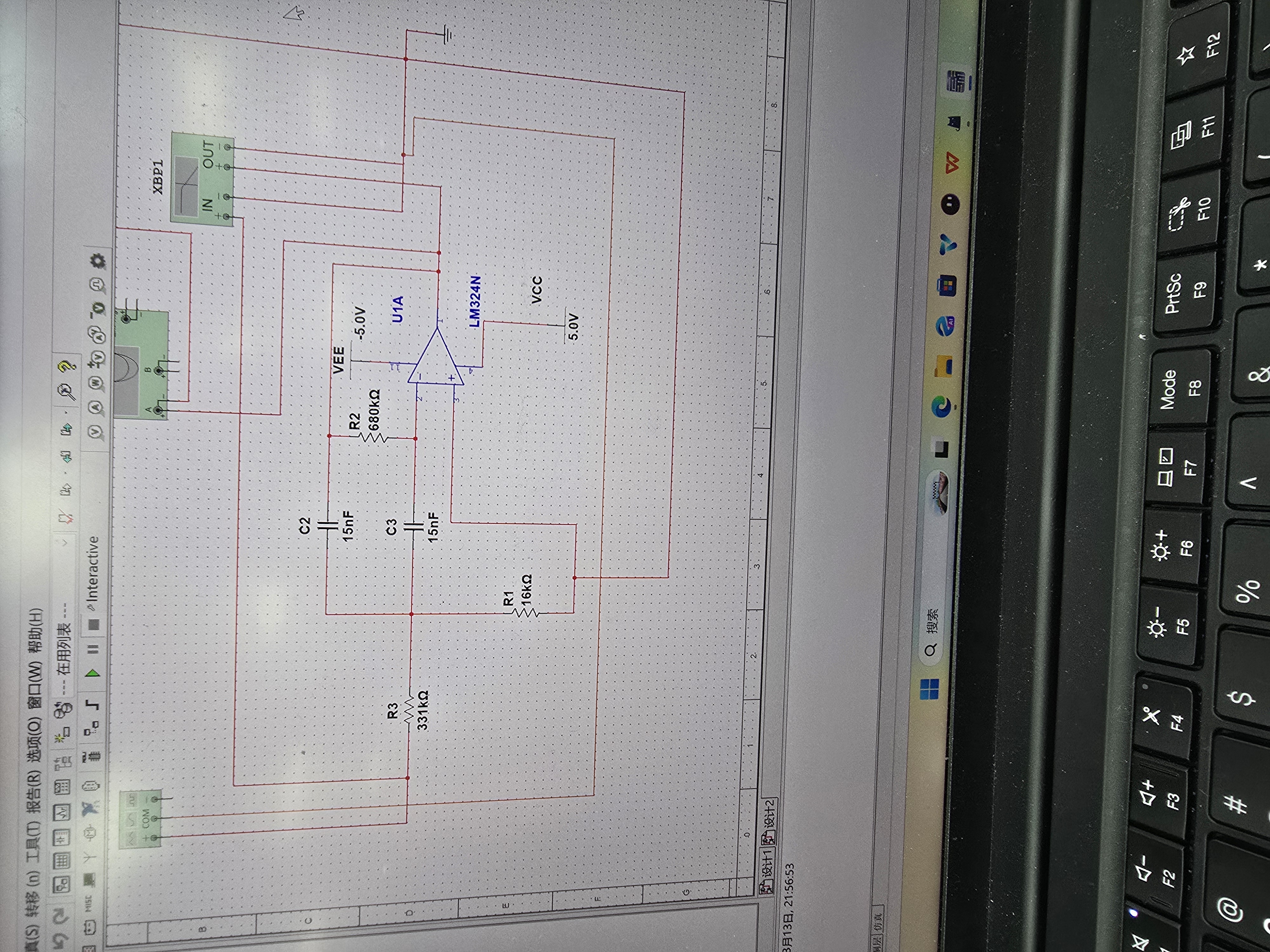

按照仿真在面包板上搭建了一个滤波器测试，连接电源 信号发生器 示波器后出现50hz的波形现象，检测发现是拾取了工频，滤波器的数据我算了一下中心频率是101Hz，带宽大概30Hz，仿真上正常。

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你提到在搭建滤波器后，检测到50Hz的工频干扰，这说明你的滤波器虽然在仿真中表现正常（中心频率101Hz，带宽30Hz），但在实际测试中却无法有效抑制50Hz的信号。这是典型的工频拾取问题，原因可能包括：

• 滤波器设计不合理；
• 电路布局或接地不良；
• 信号源或示波器引入了干扰；
• 滤波器未正确使用或连接。

以下是详细的解决方案和建议：

---

一、问题分析

1. 工频干扰来源

50Hz是电网的标准频率，常见于中国、欧洲等地区。它可以通过以下方式进入系统：

• 电源线耦合；
• 示波器探头或信号发生器的屏蔽不足；
• 电路板布局不佳导致电磁感应；
• 接地不当或共模干扰。

2. 滤波器参数问题

你提到滤波器的中心频率是101Hz，带宽约30Hz。这意味着它只对101Hz附近的信号有衰减作用，而50Hz不在其通带内。理论上应能抑制50Hz，但实际情况显示未被抑制，说明滤波器可能没有被正确配置或使用。

---

二、解决方案

1. 检查滤波器设计与参数设置

• 确认滤波器类型：是否为低通、高通或带通滤波器？如果是带通滤波器，中心频率是否偏离预期？

• 检查滤波器电路：确保电阻、电容、电感值准确无误。

• 重新计算滤波器参数：例如，如果使用的是RC低通滤波器，截止频率公式为：

  $$ f_c = \frac{1}{2\pi RC} $$

  如果你想完全抑制50Hz，应选择一个低通滤波器，并使截止频率低于50Hz（如30Hz）。

---

2. 增加陷波滤波器（Notch Filter）

如果你需要保留100Hz左右的信号，同时抑制50Hz，可以考虑添加一个陷波滤波器，专门用于抑制特定频率（如50Hz）。

示例：50Hz陷波滤波器（使用运放）

// 使用运算放大器实现的50Hz陷波滤波器（伪代码）
float notch_filter(float input, float* state) {
    float output;
    // 50Hz陷波滤波器算法
    // 这里是一个简单的数字陷波器示例
    float a = 0.98; // 衰减系数
    float b = 0.95; // 反馈系数
    output = a * (input - state[0]) + b * state[1];
    state[0] = input;
    state[1] = output;
    return output;
}

你可以根据具体需求调整滤波器参数。

---

3. 改善电路布局与接地

• 优化PCB布局：避免信号线与电源线平行，减少电磁干扰。
• 使用屏蔽电缆：尤其是信号输入和输出线。
• 确保良好接地：所有设备的地线应连接至同一接地点，避免“地环路”干扰。

---

4. 使用示波器的AC/DC耦合模式

• 在示波器上，尝试切换AC耦合模式，以过滤掉直流成分，可能会减少50Hz的干扰。
• 也可以尝试使用差分探头来抑制共模干扰。

---

5. 信号源与电源隔离

• 使用隔离变压器或电源滤波器来降低电源线中的50Hz噪声。
• 避免将信号发生器与电源直接相连，尽量使用独立供电。

---

三、修改后的滤波器设计建议（示例）

假设你希望保留100Hz左右的信号，同时抑制50Hz，可以采用带通滤波器+陷波滤波器的组合结构。

1. 带通滤波器（Pass Band: 80Hz ~ 120Hz）

• 中心频率：100Hz
• 带宽：40Hz
• 使用LC或RC网络实现

2. 50Hz陷波滤波器

• 使用运放构建的有源陷波器

---

四、总结

重点部分：

• 工频干扰（50Hz）通常由电源、线路或电路布局引起；
• 滤波器设计需匹配目标频率，若要抑制50Hz，应选择合适的滤波器类型（如低通、陷波）；
• 优化电路布局与接地可显著改善干扰；
• 结合AC耦合与差分测量有助于进一步抑制干扰。

---

五、推荐步骤清单

1. 确认滤波器类型与参数是否合理，特别是中心频率和带宽；
2. 使用陷波滤波器专门抑制50Hz；
3. 优化电路布局与接地，减少电磁干扰；
4. 检查信号源与示波器连接方式，使用AC耦合或差分探头；
5. 必要时使用隔离变压器或电源滤波器，降低电源噪声。

---

如有更多关于滤波器设计或电路布线的问题，欢迎继续提问！
