为什么我的单片机不亮？

Question

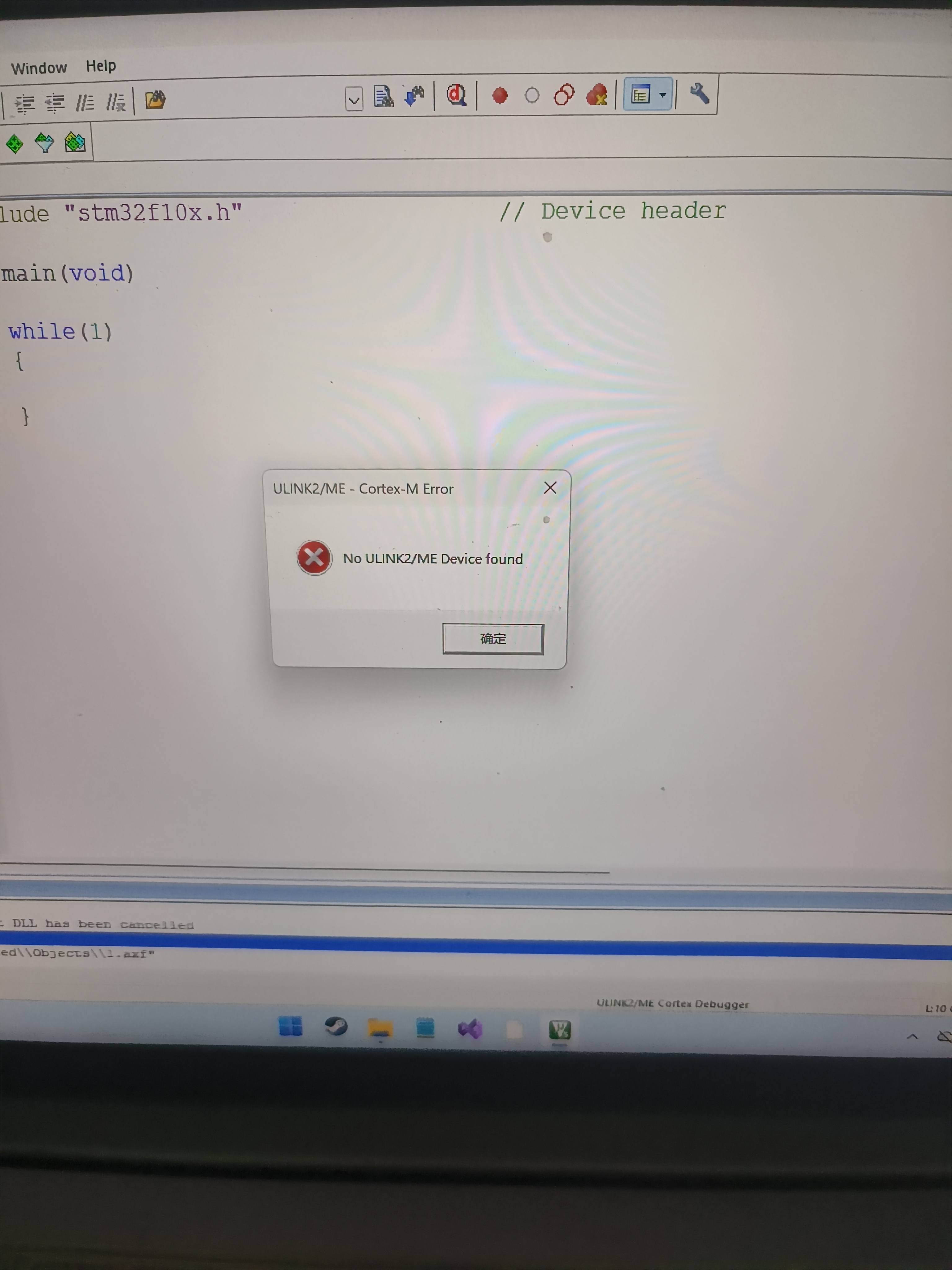

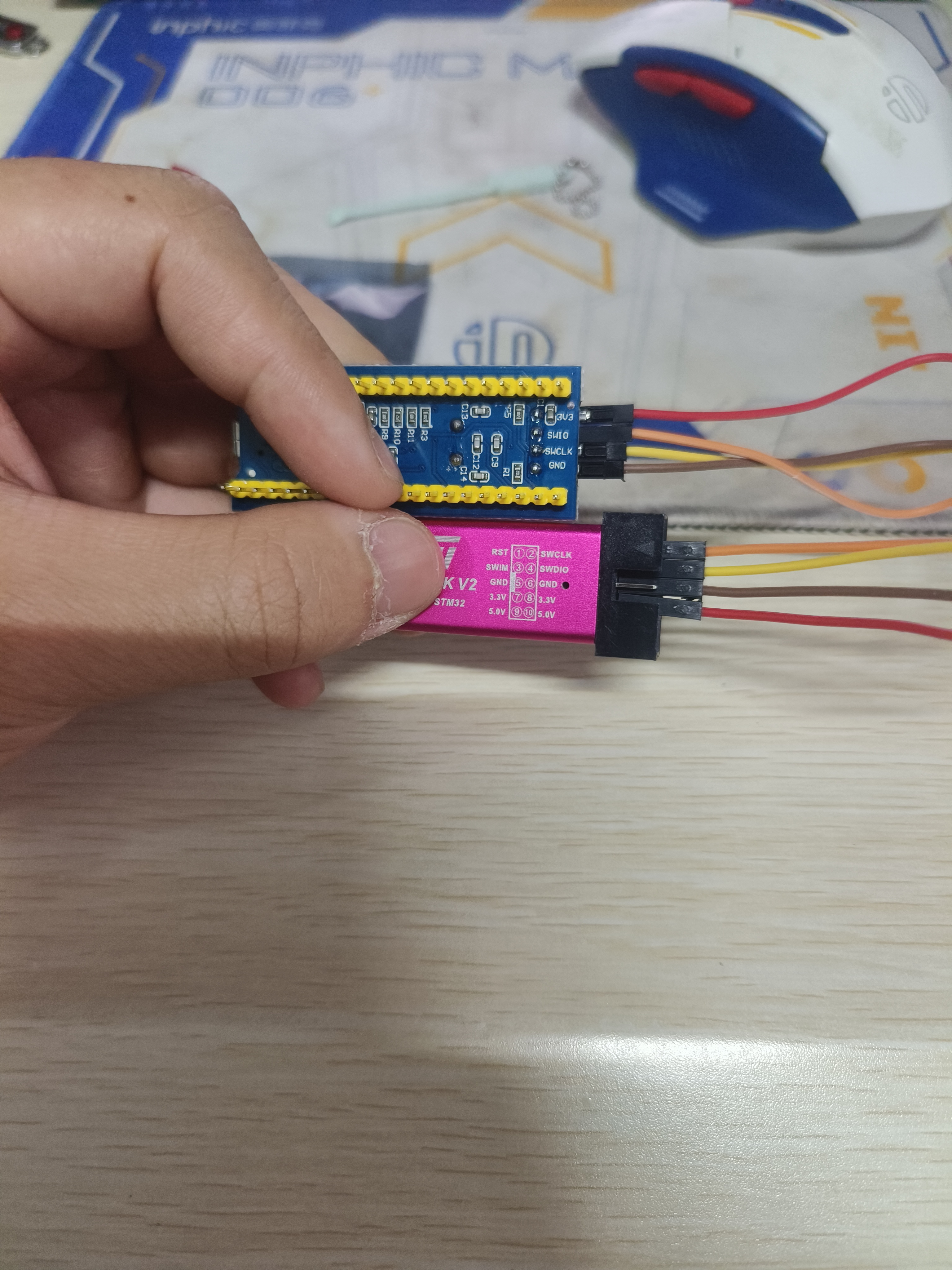

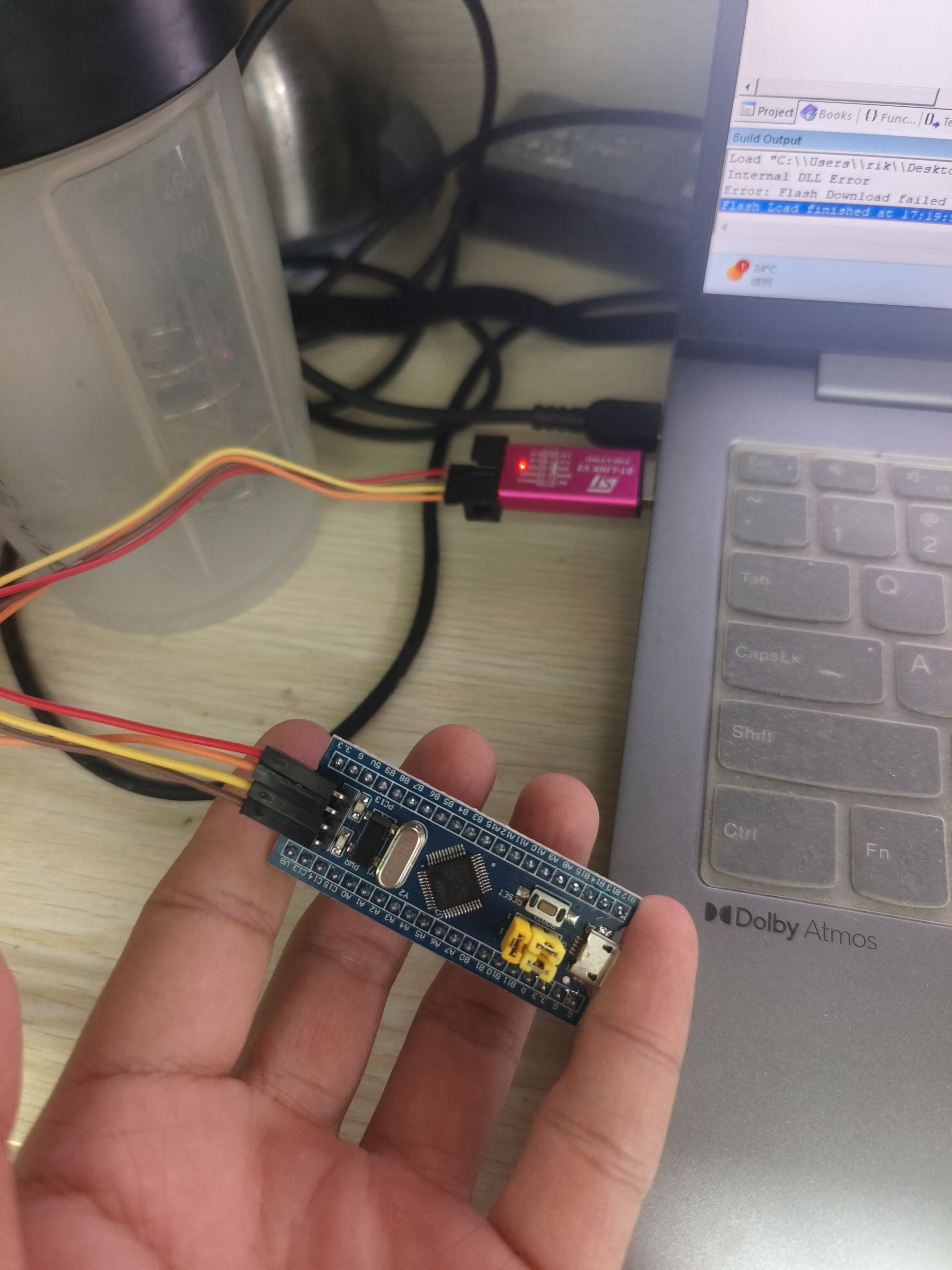

插上去没反应，点击下载程序显示ulink没有连接设备，但是我安装了Ulink驱动啊，难道接线接错了吗？

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你的单片机不亮，并且在使用 ULINK 下载程序时显示“没有连接设备”，这可能是由多个原因引起的。以下是一些可能的原因和对应的解决方案，我会用加粗突出重点，并以有序列表的形式列出。

---

一、硬件连接问题

1. 接线错误或接触不良

• 重点：ULINK 接口的连接是否正确？
  • 检查 ULINK 和目标板之间的连接是否牢固。
  • 确保 SWD 或 JTAG 引脚（如 SWCLK、SWDIO、GND）是否正确连接。
  • 如果是使用 ST-Link/V2 或 ULINK2，请确认是否使用了正确的接口（例如 SWD 模式）。

2. 目标板供电不稳定

• 重点：单片机是否有电源？
  • 单片机需要稳定的电源才能工作。
  • 检查 USB 供电是否正常，或者是否通过外部电源供电。
  • 如果是通过 USB 供电，请尝试更换 USB 线或 USB 接口。

3. 目标板上的单片机损坏

• 重点：单片机是否损坏？
  • 如果你怀疑是单片机本身的问题，可以尝试更换一个同型号的单片机进行测试。

---

二、驱动问题

1. ULINK 驱动未正确安装

• 重点：ULINK 驱动是否已正确安装？

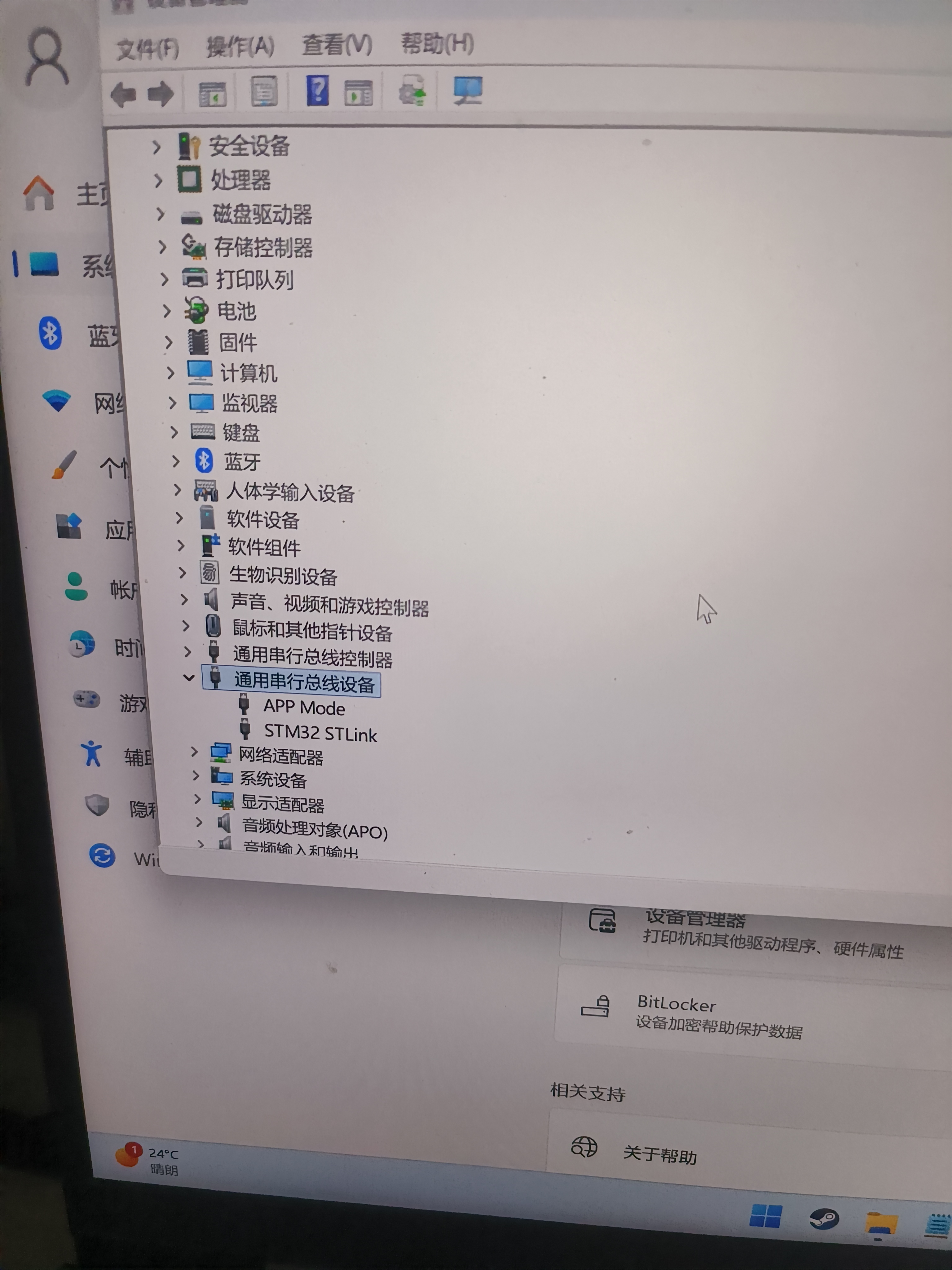

  • 打开设备管理器，查看是否有 ULINK 相关设备被识别。
  • 如果没有识别到，说明驱动可能没有正确安装或兼容性有问题。
  • 尝试重新安装 Keil 的 ULINK 驱动（通常在 Keil 安装目录下的 Drivers 文件夹中）。

2. USB 虚拟串口驱动冲突

• 重点：是否有其他 USB 设备占用端口？
  • 某些情况下，其他 USB 设备可能会与 ULINK 冲突。
  • 尝试断开所有 USB 设备，仅保留 ULINK 连接。

---

三、软件配置问题

1. 调试器设置错误

• 重点：Keil 中的调试器配置是否正确？
  • 打开 Keil 工程，进入 Options for Target -> Debug。
  • 确认选择的是 ULINK 或 ULINK2，而不是其他调试器。
  • 确保 Target 设置为正确的芯片型号（例如 STM32F103C8T6）。

2. 项目配置文件错误

• 重点：是否加载了正确的芯片配置？
  • 检查 .uvprojx 文件中的芯片型号是否正确。
  • 如果是新建工程，确保在创建时选择了正确的芯片型号。

---

四、代码或固件问题

1. 程序烧录失败

• 重点：是否成功烧录了程序？
  • 如果无法烧录，可能是由于连接问题或驱动问题。
  • 在 Keil 中点击 Download，观察是否有提示信息（如 “No target device found”）。

2. 程序逻辑错误导致无法运行

• 重点：程序是否能正常运行？
  • 如果程序有严重逻辑错误（如死循环、无限等待），也可能导致单片机“不亮”或“没反应”。
  • 可以尝试烧录一个简单的示例程序（如 LED 点亮程序）测试。

---

五、其他可能原因

1. 单片机处于低功耗模式

• 重点：是否误设置了低功耗模式？
  • 某些情况下，单片机会进入低功耗模式，导致无法响应调试器。
  • 检查代码中是否有 Sleep() 或 PowerDown() 等函数调用。

2. 目标板存在硬件故障

• 重点：目标板是否有短路或损坏？
  • 仔细检查目标板上是否有烧焦的元件、电容爆裂等现象。
  • 使用万用表检测单片机的电源引脚是否正常。

---

✅ 建议的解决步骤（有序列表）

1. 检查 ULINK 接线是否正确

   • 确保 SWD/JTAG 引脚连接无误，尤其是 SWCLK、SWDIO、GND。

2. 确认单片机是否有电源

   • 使用万用表测量 VCC 和 GND 是否有电压。

3. 重新安装 ULINK 驱动

   • 前往 Keil 安装目录下的 Drivers 文件夹，找到 ULINK 驱动并重新安装。

4. 在设备管理器中查看 ULINK 是否被识别

   • 如果没有识别到，说明驱动或连接有问题。

5. 检查 Keil 中的调试器设置

   • 确保选择的是 ULINK/ULINK2，并且目标芯片型号正确。

6. 尝试烧录一个简单示例程序

   • 如点亮 LED 的程序，排除代码逻辑问题。

7. 更换单片机或目标板测试

   • 如果以上方法无效，可能是硬件损坏。

---

📌 示例代码（LED 点亮测试）

#include "stm32f10x.h"

void Delay(unsigned int time) {
    while(time--) {
        for(int i=0; i<1000; i++);
    }
}

int main(void) {
    GPIO_InitTypeDef GPIO_InitStruct;

    // 使能GPIOA时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

    // 配置PA0为输出
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStruct);

    while(1) {
        GPIO_SetBits(GPIOA, GPIO_Pin_0);  // 点亮LED
        Delay(1000);
        GPIO_ResetBits(GPIOA, GPIO_Pin_0); // 关闭LED
        Delay(1000);
    }
}

---

如果你能提供更具体的硬件型号（如 STM32F103C8T6、STM32F407 等）、使用的开发环境（如 Keil uVision、IAR、STM32CubeIDE）以及你尝试过的操作，我可以进一步帮你排查问题。
