SPTS刻蚀梳齿停oxide

Question

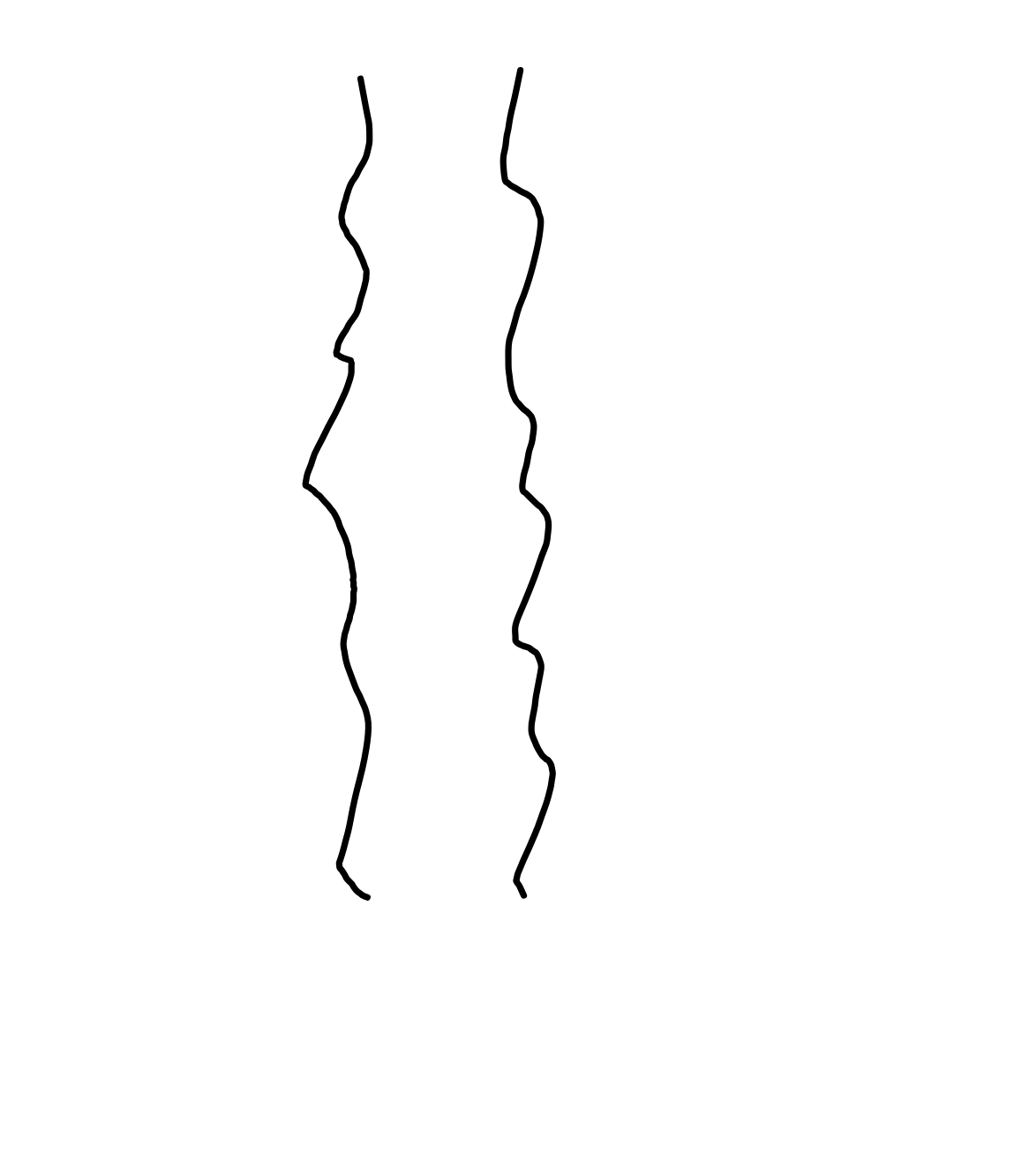

刻完之后表面正常，把oxide掏掉之后揭开梳齿背面发现梳齿不直，如图一看起来是从侧壁中下段开始的。
加强E1后变成了单侧不直，如图二
有没有大拿指导一下

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

根据你的描述，你遇到了在 SPTS（等离子体刻蚀） 过程中，刻蚀氧化物（oxide）后，梳齿结构在背面出现不直的问题，尤其是在加强 E1（可能是指增强刻蚀时间或功率）之后，出现了 单侧不直 的现象。这可能是由于 刻蚀过程中的各向异性控制不当、刻蚀速率不均、或者材料沉积/残留问题 导致的。

---

一、问题分析

1. 刻蚀工艺参数设置不当

• E1参数过强（如功率、时间、气体比例等）可能导致局部刻蚀过深或过快，造成刻蚀边缘不均匀。
• 刻蚀过程中，刻蚀速率不均，导致一侧刻蚀更深，另一侧较浅，从而形成“不直”的现象。

2. 刻蚀气体选择不当

• 如果使用的是 CF4 或 CHF3 等含氟气体，可能会对某些区域产生更强的刻蚀作用，导致 侧壁刻蚀不均匀。
• 氧化物（SiO₂）刻蚀时，如果 气体配比不合适，也会导致刻蚀深度和侧壁形貌不一致。

3. 刻蚀设备状态问题

• 设备的 射频电源不稳定、气体流量控制不准确 或 腔室污染，都会影响刻蚀的一致性。
• 等离子体分布不均 会导致刻蚀方向偏差。

4. 材料特性与结构设计问题

• 如果 梳齿结构本身有微小缺陷，或者 底层材料不均匀，也可能导致刻蚀后结构变形。
• 氧化物层厚度不均 也会引起刻蚀后形貌异常。

---

二、解决方案建议

1. 优化刻蚀工艺参数

• 降低 E1 参数（如功率、时间、气体流量）：避免过度刻蚀导致一侧刻蚀过深。
• 调整刻蚀气体比例：尝试使用 SF6 + O2 组合，提高刻蚀选择性，减少侧壁侵蚀。
• 增加刻蚀前的预处理步骤：如进行 等离子体清洗，去除表面污染物，提高刻蚀均匀性。

修改后的刻蚀参数示例（仅供参考）：

Gas: SF6 + O2 (70% SF6, 30% O2)
Power: 150W (RF) / 50W (Bias)
Time: 80s
Pressure: 100mTorr

2. 检查刻蚀设备状态

• 校准射频电源和气体流量计，确保输出稳定。
• 清洁反应腔室，防止杂质沉积影响刻蚀效果。
• 检查等离子体分布是否均匀，必要时调整电极位置或气流方向。

3. 改进结构设计与材料准备

• 确保氧化物层均匀：采用更精确的沉积工艺（如 PECVD 或 CVD），保证厚度一致性。
• 优化梳齿结构设计：适当增加底部支撑结构，提高刻蚀后的稳定性。

4. 增加刻蚀后检测手段

• 使用 SEM（扫描电子显微镜） 或 AFM（原子力显微镜） 对刻蚀后的结构进行 高分辨率成像，定位具体问题区域。
• 在刻蚀过程中加入 在线监测系统（如光学干涉仪或光谱分析仪），实时监控刻蚀进度和均匀性。

---

三、重点总结（加粗部分）

• 刻蚀参数设置不当 是导致刻蚀后结构不直的主要原因，应优先优化 E1 参数。
• 气体比例和种类 对刻蚀效果影响显著，推荐使用 SF6 + O2 组合。
• 设备状态和腔室清洁度 也是不可忽视的因素，定期维护设备 可提升刻蚀一致性。
• 增加检测手段 和 优化结构设计 是长期改善刻蚀质量的关键。

---

如果你能提供具体的 刻蚀设备型号、气体种类、E1 参数设置、刻蚀时间、氧化物厚度等信息，我可以进一步帮你定制优化方案。
