stm32c8t6示波器无法显示互补波形

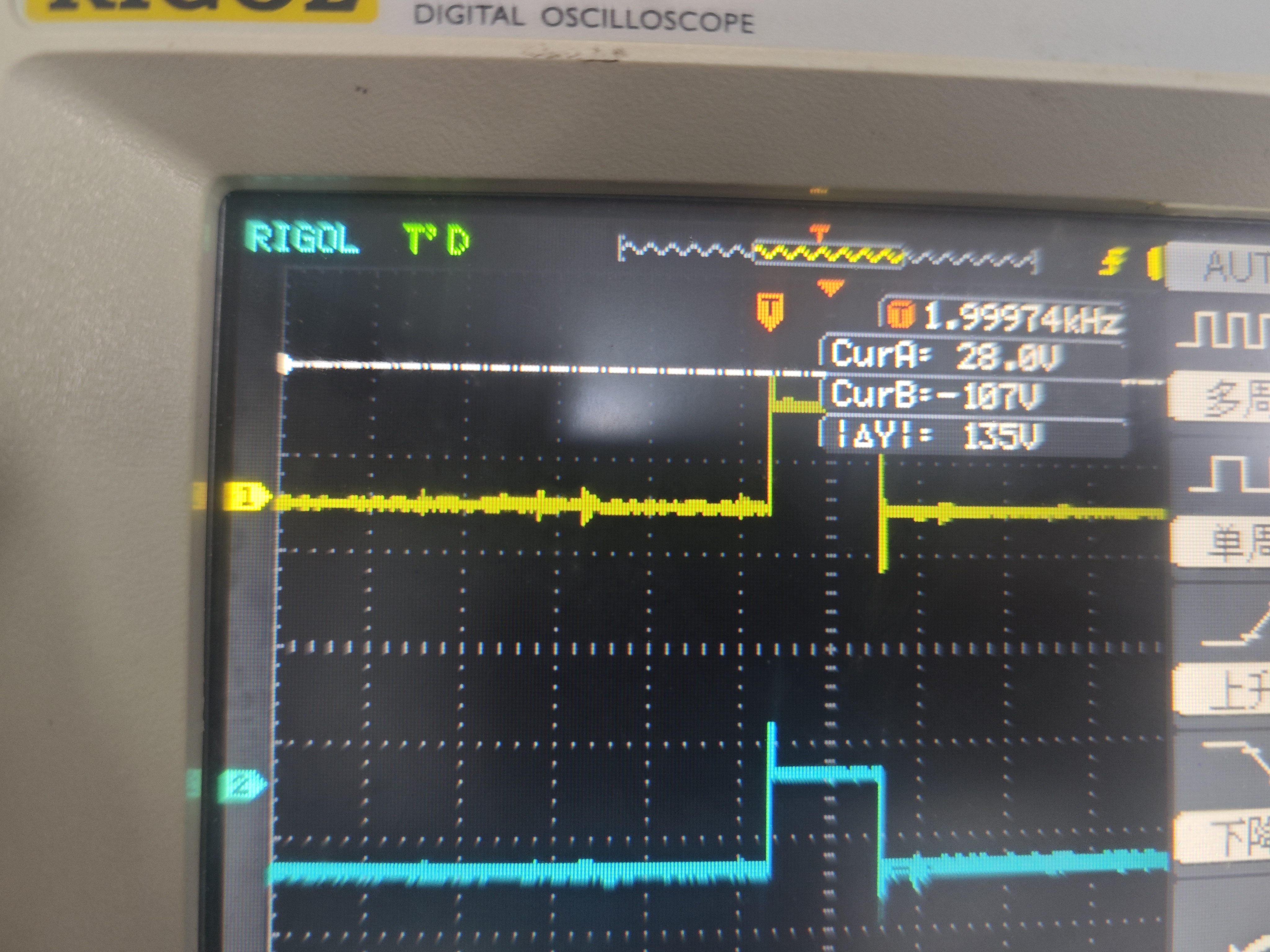

有没有能帮忙回答一下,我想用stm32c8t6的定时器一通道一生成互补pwm波,cubemx给我分配的引脚的PA7和PA8,我用Keil逻辑分析仪可以显示正常的互补pwm波,但我用示波器是连接单片机pwm输出引脚看到的是两个一样的pwm波,不知道怎么回事


  • 写回答

2条回答 默认 最新

  • 檀越@新空间 2026-03-17 01:17
    关注

    上午好☀️☀️☀️️
    本答案参考通义千问

    你遇到的问题是 STM32C8T6 的定时器生成互补 PWM 波时,使用示波器无法看到预期的互补波形(即两个波形应该是反相的),而是显示相同的波形。这可能由以下几个原因导致,以下是详细分析和解决方案:


    一、问题分析

    1. 引脚配置错误

    • STM32C8T6 的 PA7 和 PA8 是 通用 I/O 引脚,不是默认的 PWM 输出引脚。
    • 如果你没有正确配置为 PWM 模式,那么这些引脚将不会输出 PWM 信号。

    重点:PA7 和 PA8 在 STM32C8T6 上并不是标准的 PWM 输出引脚,除非通过重映射或特殊配置。

    2. 定时器模式配置错误

    • 互补 PWM 需要使用 高级定时器(如 TIM1),并且需要配置为 PWM 模式 1 或 2
    • 互补通道(如 CH1 和 CH1N)必须分别配置为输出,并且设置为 反相(INVERTED)

    3. CH1N 引脚未正确配置

    • 互补通道(CH1N)通常需要连接到一个特定的引脚,例如 PB0PB1(具体取决于芯片型号)。
    • 如果你将 CH1N 映射到了 PA7PA8,可能会导致信号不正常。

    4. 示波器接线或设置问题

    • 示波器的探头是否正确连接?
    • 是否有共地问题?
    • 示波器的触发设置是否合适?

    二、解决方案

    ✅ 正确配置互补 PWM 的步骤如下:

    1. 使用正确的定时器

    • TIM1 是 STM32C8T6 中唯一的高级定时器,支持互补 PWM 输出。
    • 确保在 CubeMX 中选择的是 TIM1,并启用 CH1 和 CH1N

    2. 正确分配引脚

    • CH1 可以使用 PA8(默认)
    • CH1N 应该使用 PB0PB1(具体根据芯片手册确认)

    重点:CH1N 不能使用 PA7 或 PA8!否则无法生成互补信号。

    3. 配置互补 PWM 模式

    • 在 CubeMX 中:
      • 选择 TIM1Channel 1 → 设置为 PWM Generation CH1
      • 选择 Channel 1N → 设置为 PWM Generation CH1N
      • 启用 Complementary Output(互补输出)
      • 设置 PolarityNormal(CH1)和 Inverted(CH1N)

    4. 修改代码确保互补输出开启

    // 在初始化后添加以下代码
    HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_1);
    HAL_TIMEx_PWM_StartComplementary(&htim1, TIM_CHANNEL_1);


    重点:HAL_TIMEx_PWM_StartComplementary() 是启动互补通道的关键函数。


    三、推荐引脚配置(基于 STM32C8T6)

    | 通道 | 引脚 | 说明 | |------|------|------| | TIM1_CH1 | PA8 | 主 PWM 信号 | | TIM1_CH1N | PB0 | 互补 PWM 信号(反相) |

    重点:CH1N 必须使用 PB0 或 PB1,不能使用 PA7 或 PA8。


    四、示波器使用建议

    • 确保两路信号分别接入 CH1 和 CH1N 对应的引脚
    • 检查示波器的接地是否良好
    • 使用双通道示波器观察两路信号,设置为“交替”或“叠加”模式
    • 调整触发电平,确保能捕捉到完整的波形

    五、修改后的 CubeMX 配置建议

    1. 打开 CubeMX,选择 TIM1
    2. Channels 标签页中:
      • Channel 1: PWM Generation (Output)
      • Channel 1N: PWM Generation (Complementary Output)
    3. Pinout & Configuration 标签页中:
      • TIM1_CH1 → PA8
      • TIM1_CH1N → PB0
    4. 生成代码后,在 main.c 中添加以下代码:
    // 初始化后添加
    HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_1);
    HAL_TIMEx_PWM_StartComplementary(&htim1, TIM_CHANNEL_1);


    六、总结

    | 问题点 | 原因 | 解决方案 | |--------|------|----------| | 互补波形相同 | 引脚配置错误(CH1N 使用了 PA7/PA8) | 更换 CH1N 引脚为 PB0/PB1 | | 互补波形未启用 | 未调用 HAL_TIMEx_PWM_StartComplementary() | 添加该函数 | | 示例波形异常 | 示波器接线或设置错误 | 检查示波器连接与触发设置 |


    如果你能提供你的 CubeMX 配置截图或部分代码,我可以进一步帮你定位问题。希望以上内容对你有帮助!
