嘉立创怎么在放置图片的板子上继续走线啊

Question

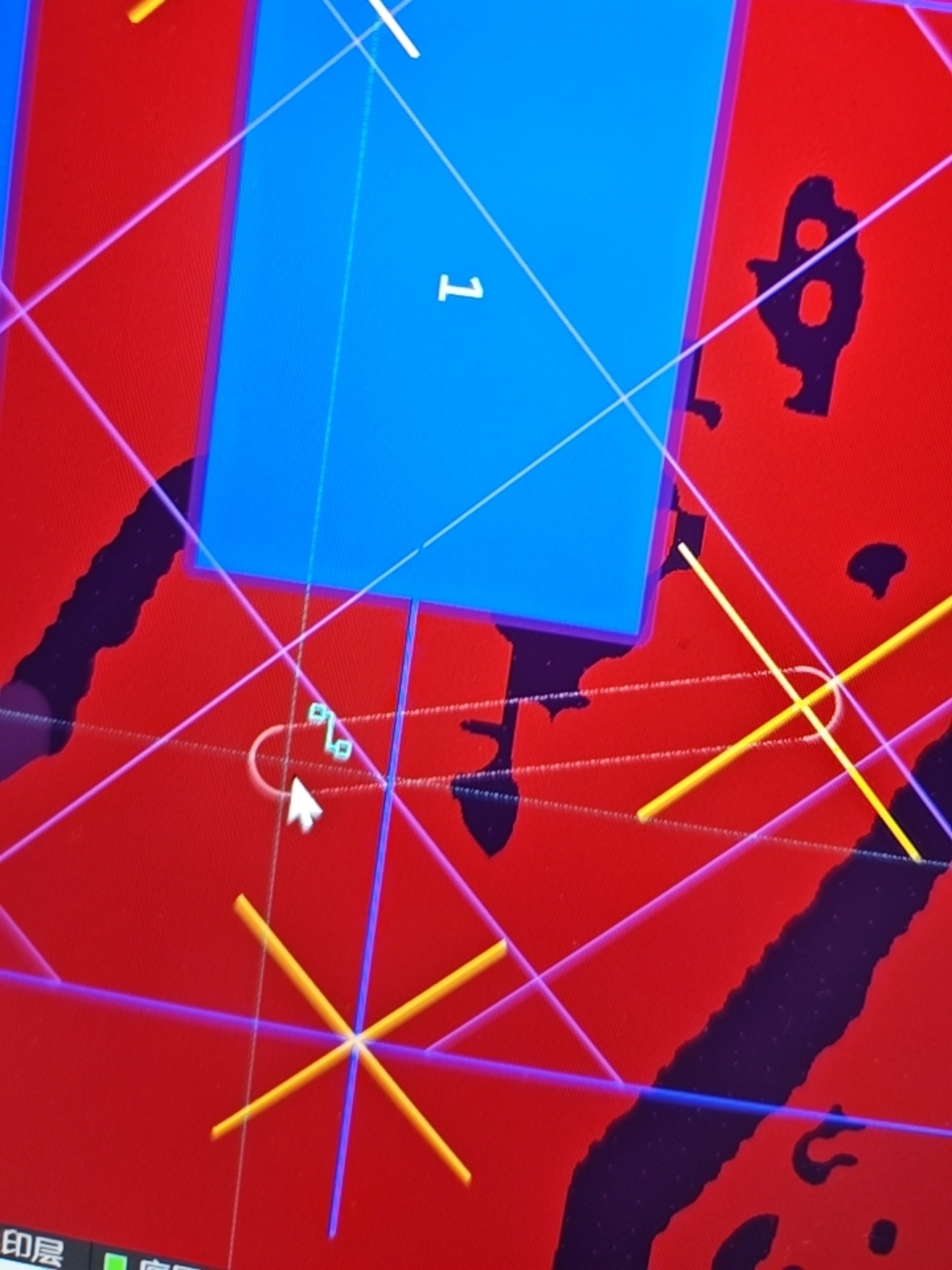

我在顶层以及阻焊层导入了照片，放置导线的时候会报错不允许走线，过孔也会报错，怎么解决呢

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你在使用嘉立创（JLCPCB）进行硬件开发时，如果在顶层（Top Layer）或阻焊层（Solder Mask）导入了图片，然后尝试在该层上放置导线或过孔时出现“不允许走线”或“不允许打孔”的错误提示，这通常是由于你误将图片放置在了信号层（如 Top Layer），而图片本身是用于**丝印层（Silkscreen）或阻焊层（Solder Mask）**的。

---

✅ 问题原因分析：

1. 图片被错误地放置在了信号层（Top Layer）：

   • 嘉立创的 PCB 设计软件中，Top Layer 是用于放置导线、元器件、过孔等的信号层。
   • 如果你把图片（如照片）放在了 Top Layer，系统会认为这是导线，从而导致无法走线或打孔的报错。

2. 图片应该放在丝印层（Silkscreen）或阻焊层（Solder Mask）：

   • 丝印层（Silkscreen）：用于标注文字、元件编号、公司 Logo 等。
   • 阻焊层（Solder Mask）：用于覆盖不需要焊接的区域，防止短路。

---

✅ 解决方案

1. 确认图片的正确层设置

• 步骤：

  • 打开嘉立创的 PCB 编辑界面。
  • 在图层管理器中，检查你导入的图片所在的层。
  • 如果图片是在 Top Layer，请将其移动到 Silkscreen 或 Solder Mask 层。

• 修改方法：

  • 右键点击图片 → 选择 “属性” → 修改“Layer”为 Silkscreen 或 Solder Mask。

---

2. 确保图片不是作为导线或过孔的一部分

• 原因：

  • 图片可能被误识别为导线或过孔，导致系统禁止在该区域走线或打孔。

• 解决方法：

  • 删除或重新放置图片，确保它不与任何信号层重叠。

---

3. 使用正确的图片格式和尺寸

• 建议：
  • 使用 矢量图（如 .svg） 或 高分辨率位图（如 .png）。
  • 图片尺寸应与实际 PCB 尺寸一致，避免过大或过小。

---

4. 使用“层隔离”功能

• 操作步骤：
  • 在嘉立创的 PCB 编辑器中，使用 “层隔离” 功能，只显示当前需要编辑的层（如 Top Layer）。
  • 这样可以避免误操作其他层上的图片。

---

5. 代码示例（如果你使用的是 Gerber 文件）

如果你是通过 Gerber 文件导入图片，那么你需要确保图片文件被正确分配到对应的层。例如，在 Gerber 文件中，G04 表示注释，D16 表示钻孔数据，而图片通常以 G04 和 D16 的方式表示。

示例代码（Gerber 文件部分）：

G04 ; This is a comment for the silk screen layer
D16
X0Y0
X100Y0
...

注意：如果你是通过 CAD 软件生成 Gerber 文件，需确保图片被正确分配到 Silkscreen 或 Solder Mask 层。

---

✅ 总结

| 问题 | 原因 | 解决方案 | |------|------|----------| | 无法走线或打孔 | 图片被错误放置在 Top Layer | 将图片移动到 Silkscreen 或 Solder Mask 层 | | 报错提示 | 图片被误识别为导线 | 确保图片不与信号层冲突 | | 图片尺寸异常 | 格式或尺寸不对 | 使用矢量图或高分辨率位图，尺寸匹配 PCB |

---

✅ 推荐操作流程

1. 检查图片所在的层，确保不在 Top Layer。
2. 将图片移动到 Silkscreen 或 Solder Mask 层。
3. 删除或调整与信号层重叠的图片内容。
4. 使用“层隔离”功能，专注于当前编辑的层。
5. 保存并重新生成 Gerber 文件，确保输出正确。

---

如果你能提供具体的图片截图或 Gerber 文件结构，我可以进一步帮你定位问题。希望以上解答对你有帮助！
