weixin_73582648 2026-03-18 13:12 采纳率: 50%
浏览 4

下垂控制仿真与soc均衡

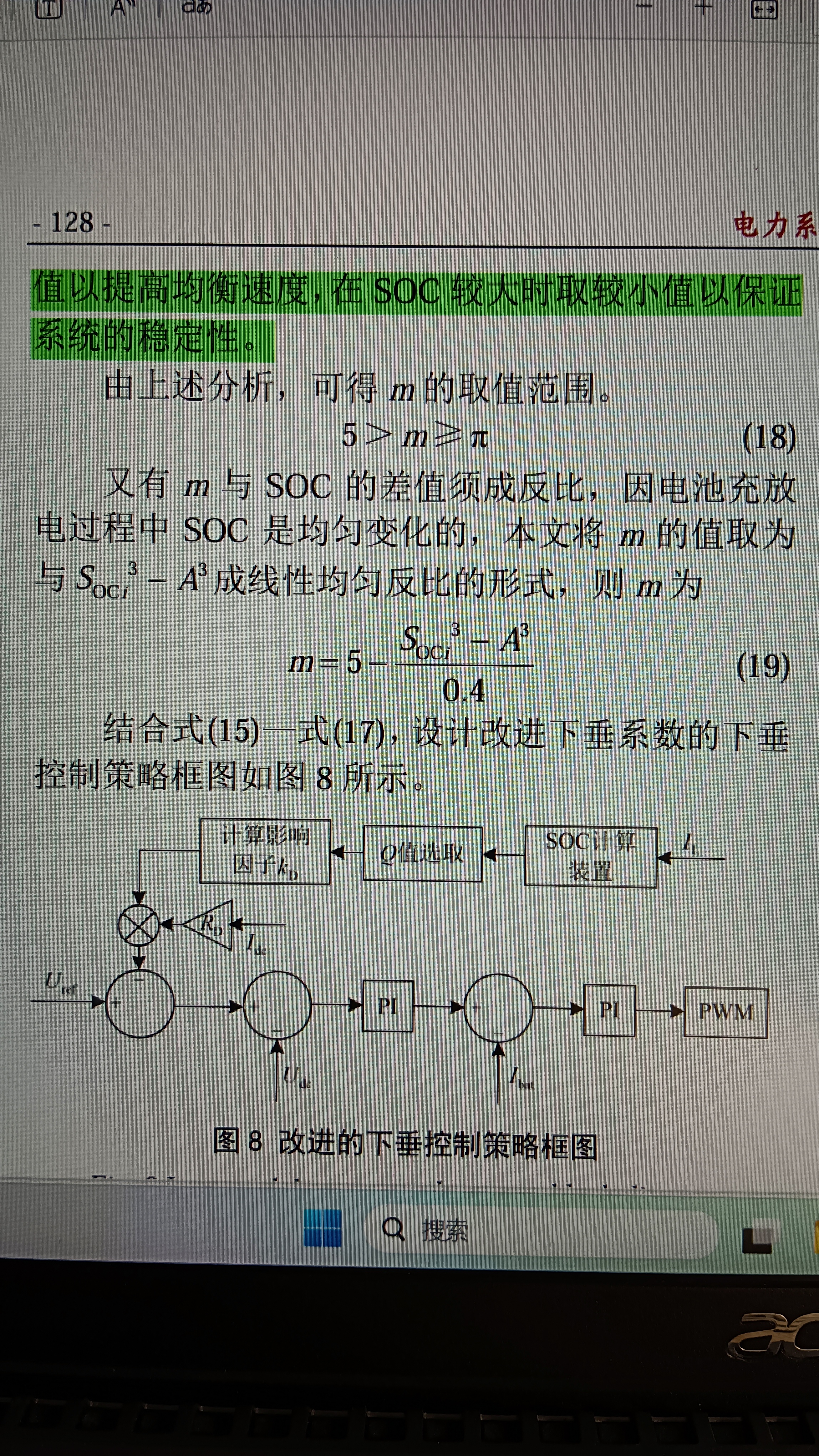

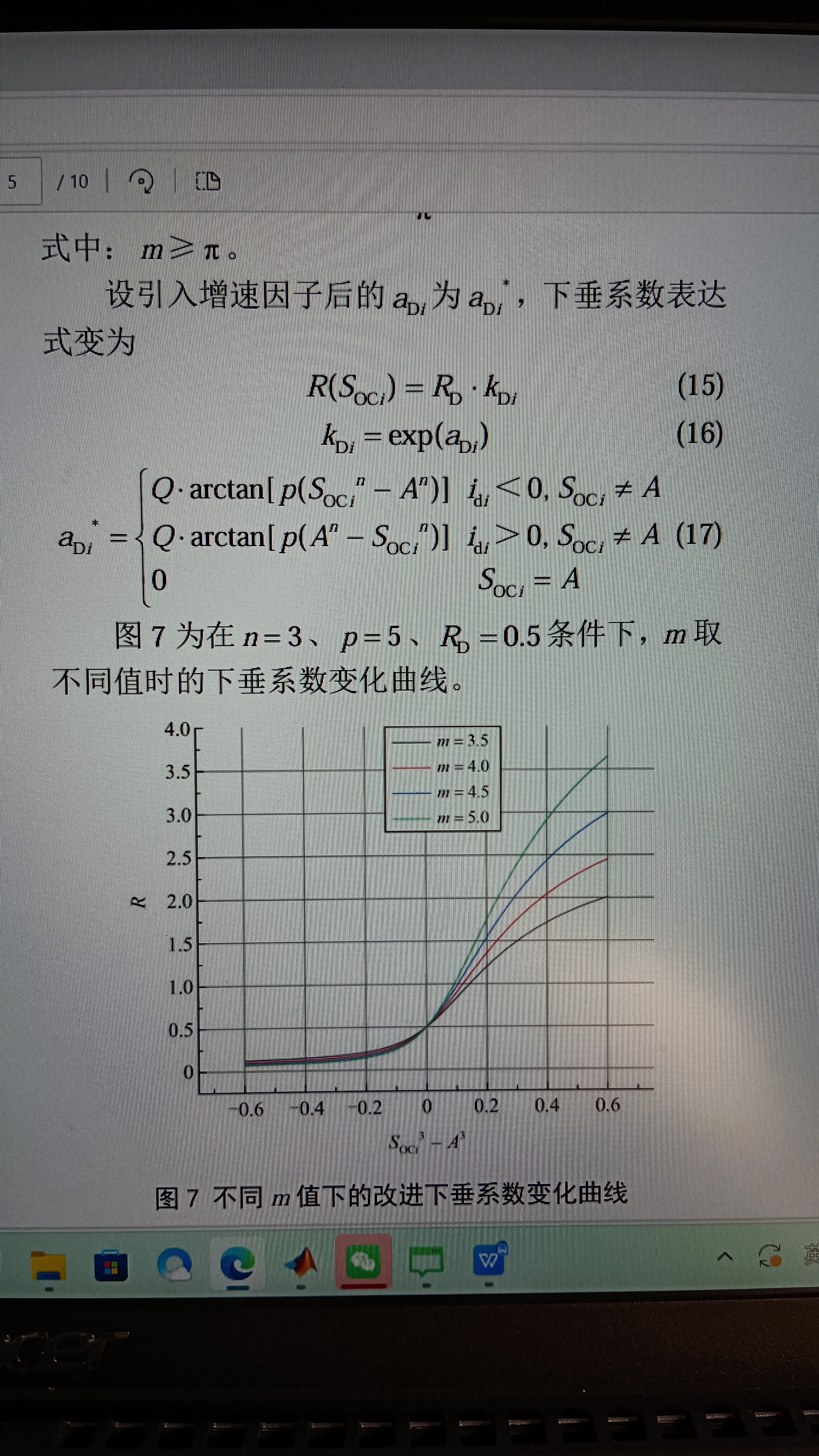

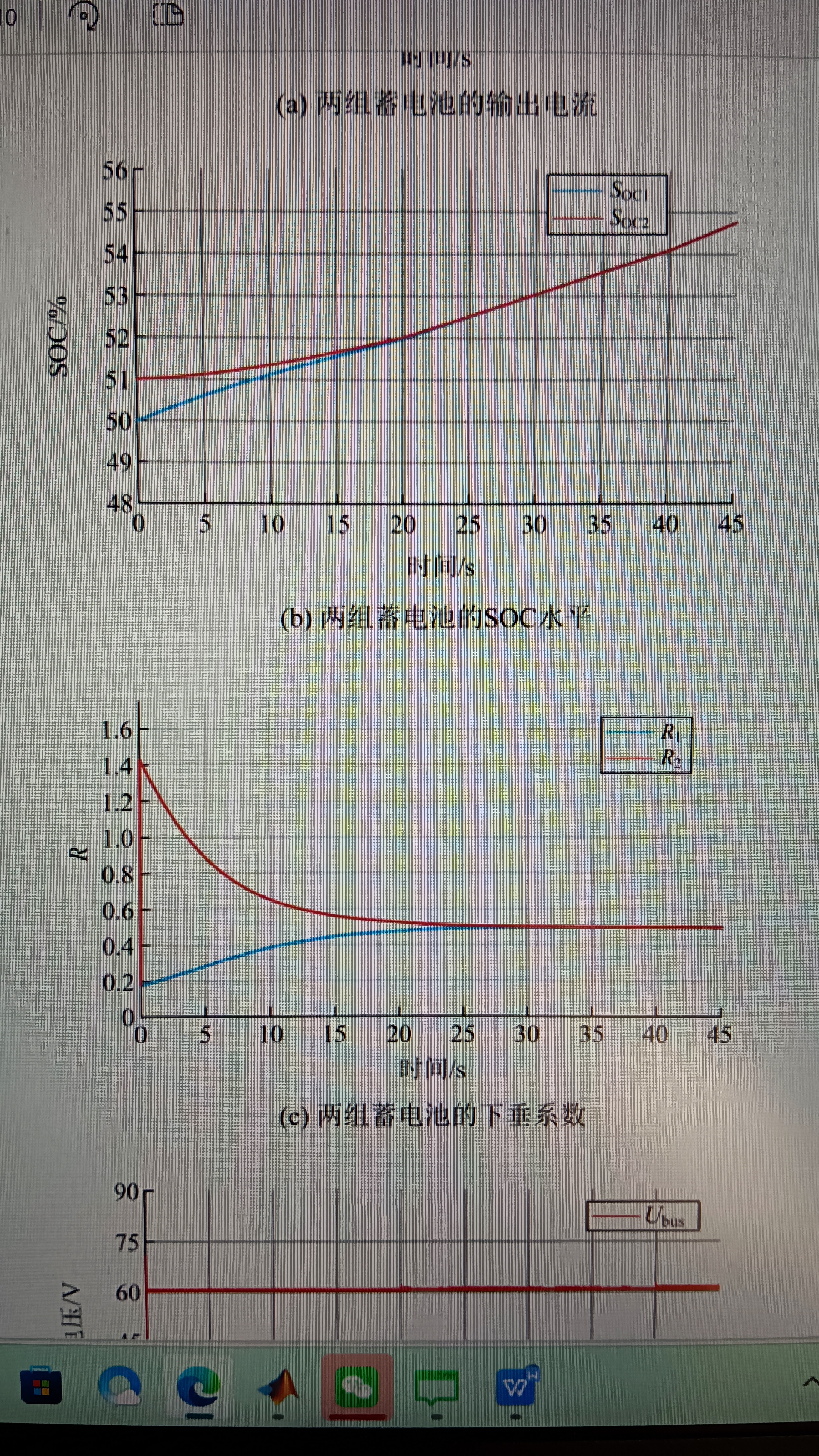

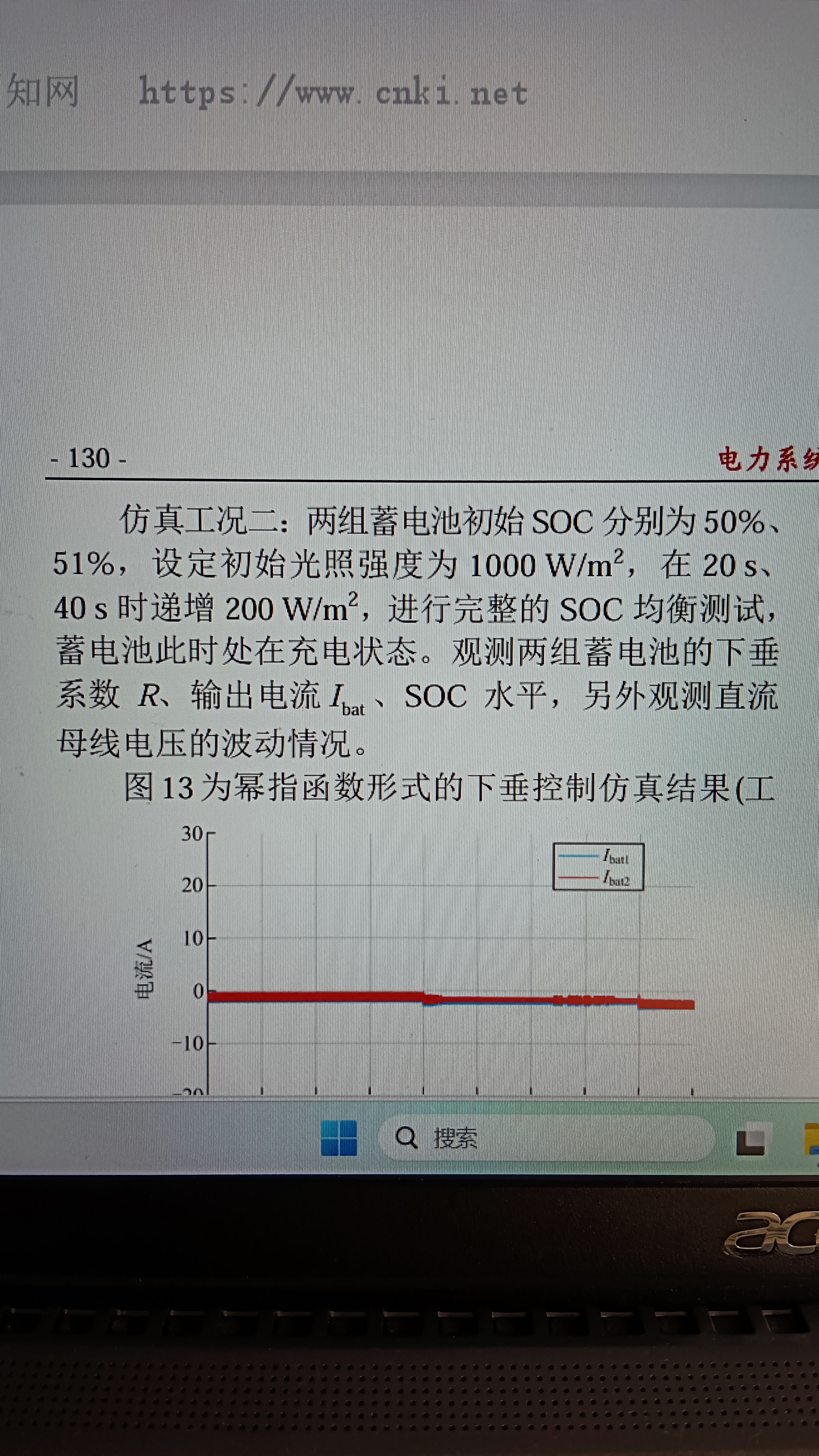

p1p2公式,在p3初始soc分别为50% 51%的情况,下垂系数我计算和仿真出来都在0.5附近,差别很小,绝不会是p4的1.2与0.4附近,p5是我的计算过程,还差均衡过程






  • 写回答

2条回答 默认 最新

  • 檀越@新空间 2026-03-18 13:13
    关注

    下午好🌅🌅🌅
    本答案参考通义千问

    根据你的描述,你正在研究下垂控制(Droop Control)与SOC均衡的仿真问题,特别是在p1、p2、p3、p4、p5这些节点之间的功率分配和SOC平衡。你提到在p3节点初始SOC为50%和51%的情况下,下垂系数计算值与仿真结果均在0.5附近,而p4节点的下垂系数应为1.2或0.4左右,但实际仿真中并未出现这种差异。此外,你还提到p5是你的计算过程,还差均衡过程

    下面我将从以下几个方面详细分析并提供解决方案:


    一、下垂控制原理回顾

    下垂控制是一种用于多源系统(如微电网、储能系统)中实现功率分配的控制策略,其核心思想是通过调整电压或频率来分配负载,使得各电源按比例承担负荷。

    公式:

    对于电压下垂控制,常用公式如下:

    $$ V = V_0 - K_p \cdot P $$

    其中:

    • $ V $:输出电压
    • $ V_0 $:参考电压
    • $ K_p $:下垂系数
    • $ P $:输出功率

    SOC均衡中,通常会结合下垂控制与SOC进行动态调节,以保证各储能单元的SOC趋于一致。


    二、你提到的问题分析

    1. p1、p2、p3节点的下垂系数计算与仿真结果接近0.5

    这说明你在这些节点上设置的下垂系数可能为0.5,或者由于某些原因导致仿真中自动调整到该值。

    2. p4节点的下垂系数应为1.2或0.4

    这表明你希望在p4节点使用不同的下垂系数,以实现更精细的功率分配或SOC均衡。

    3. p5是你的计算过程,还差均衡过程

    这说明你已经完成了部分计算,但尚未完成SOC均衡逻辑的实现。


    三、解决方案与步骤

    1. 检查下垂系数配置是否正确

    重点:确保每个节点的下垂系数是独立配置的。

    如果你在代码中使用了统一的下垂系数,那么所有节点都会表现出相似的行为。请检查以下内容:

    • 是否为每个节点(p1, p2, p3, p4, p5)单独设置了下垂系数?
    • 下垂系数是否在仿真模型中被正确加载?

    示例代码片段(伪代码):

    # 假设每个节点都有自己的下垂系数
    k_p1 = 0.5
    k_p2 = 0.5
    k_p3 = 0.5
    k_p4 = 1.2  # 你希望的值
    k_p5 = 0.4  # 你希望的值


    如果这些参数没有被正确应用,那么仿真结果就不会体现预期差异。


    2. 实现SOC均衡逻辑

    重点:SOC均衡需要结合下垂控制与SOC反馈。

    你可以采用以下方式实现SOC均衡:

    • 根据当前SOC调整下垂系数;
    • 在仿真中加入SOC反馈机制,动态调整各节点的功率分配。

    示例算法(伪代码):

    # 计算SOC偏差
    soc_diff = soc_current - soc_target

    # 动态调整下垂系数
    if soc_diff > 0:
        k_p = k_p_initial * (1 + alpha * soc_diff)  # 如果SOC高,降低下垂系数
    else:
        k_p = k_p_initial * (1 - beta * abs(soc_diff))  # 如果SOC低,提高下垂系数


    其中 alphabeta 是调整因子,可以根据实验调整。


    3. 使用MATLAB/Simulink或Python仿真验证

    重点:建议使用仿真工具验证下垂系数对SOC的影响。

    • 在Simulink中构建储能系统模型,分别设置不同下垂系数;
    • 监控各节点的SOC变化,观察是否达到均衡;
    • 通过数据记录功能,对比计算与仿真的差异。

    4. 优化SOC均衡算法

    重点:SOC均衡可以结合PI控制器或自适应算法。

    例如:

    • 使用PID控制器对SOC误差进行调节;
    • 引入自适应权重,根据SOC差异动态调整下垂系数。

    示例代码(Python):

    from scipy.integrate import odeint
    import numpy as np

    def soc_balance_model(state, t, k_p, soc_target):
        soc1, soc2 = state
        # 计算SOC偏差
        error = soc1 - soc2
        # 动态调整下垂系数
        k_p1 = k_p * (1 + 0.1 * error)
        k_p2 = k_p * (1 - 0.1 * error)

        # 简化模型:假设功率与SOC成反比
        d_soc1_dt = -k_p1 * (soc1 - soc_target)
        d_soc2_dt = -k_p2 * (soc2 - soc_target)

        return [d_soc1_dt, d_soc2_dt]

    # 初始SOC
    initial_soc = [0.5, 0.51]
    t = np.linspace(0, 100, 1000)
    solution = odeint(soc_balance_model, initial_soc, t, args=(0.5, 0.5))

    # 可视化SOC变化
    import matplotlib.pyplot as plt
    plt.plot(t, solution[:, 0], label='SOC1')
    plt.plot(t, solution[:, 1], label='SOC2')
    plt.legend()
    plt.show()


    四、总结与建议

    • 确认每个节点的下垂系数是独立配置的,特别是p4和p5;
    • 实现SOC反馈机制,使下垂系数能根据SOC动态调整;
    • 使用仿真工具验证计算结果,确保理论与实际一致;
    • 优化SOC均衡算法,提升系统的稳定性和效率。

    如果你愿意提供具体的代码或仿真模型,我可以进一步帮助你定位问题并优化SOC均衡逻辑。
